Descrizione

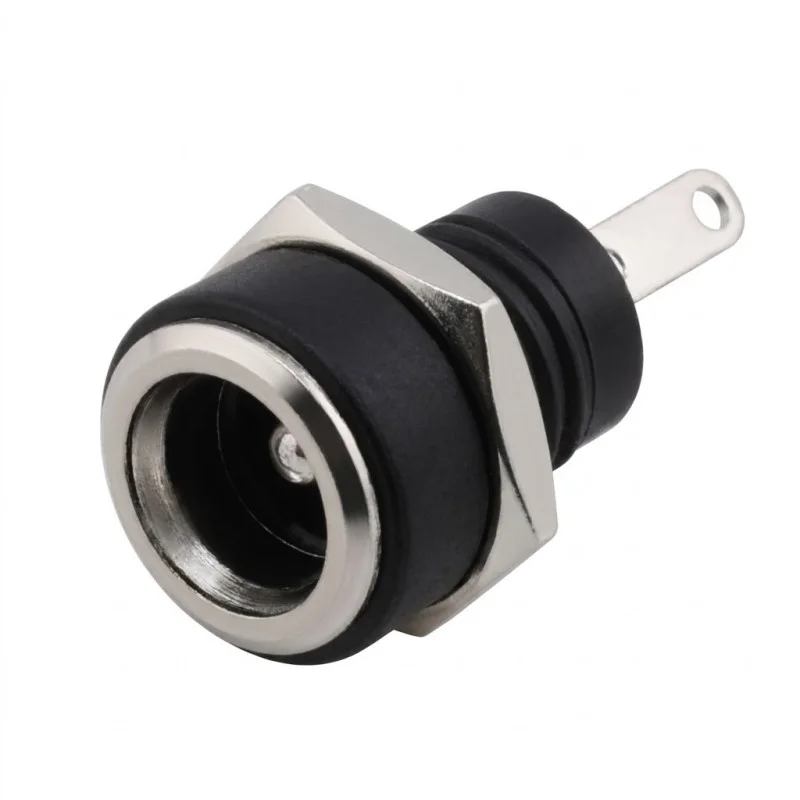

Paneluttaget för DC-strömförsörjning för montering genom panelen är avsett för strömanslutning med vanliga DC-adaptrar. 5,5×2,5 mm-varianten är lämplig för enheter som kräver en mekaniskt stark och repeterbar anslutning av strömkabeln via en gängad kontakt.
Tekniska specifikationer
Kontakttyp: DC-uttag (panel, hålmontering)
Kontaktstorlek: 5,5 × 2,5 mm
Modellnummer: DC-220B
Nominell spänning: 30V
Märkström: 0,5 A
Isolationsresistans: 100 M
Kontaktmotstånd: 0,03
Livslängd: 5000 cykler
Dielektrisk hållfasthet: AC 50 V (50 Hz), 1 min
Driftstemperatur: -30°C till +70°C
Monteringsgänga: M8
Anslutning: lödstift
Funktioner och egenskaper
Panelmontering med gänga och mutter för stabil mekanisk installation
Utförande lämpligt för hålmontering i frontpaneler och apparatskåp
Lödkontakter för direkt kabelanslutning eller införing i kablar
Utformad för upprepad anslutning och frånkoppling av strömkontakten
Idealisk för
Strömingångar för elektroniska enheter med DC-adapter
Industriella och laboratorieinstrument, styrenheter och testanordningar
Gör-det-själv-projekt och specialanpassad elektronik med panelmonteringskontakt
Paketinnehåll
1× DC-uttag för panelmontering 5,5×2,5 mm + fästmutter
Varför välja den här produkten?
Mekaniskt fäst vid panelen med M8-gänga
Standardiserad storlek 5,5×2,5 mm för kompatibilitet med motsvarande DC-kontakter
Installations- och bruksanvisning
Kontrollera måtten på öppningen i panelen och att den är kompatibel med materialtjockleken före installationen.
Använd lämplig temperatur och uppvärmningstid vid lödning för att undvika att skada kontaktens isolatorer.
Kontrollera anslutningens polaritet före idrifttagning, beroende på strömförsörjning och apparat.
Säkerhetsmeddelande
Produkten är avsedd för lågspännings-likströmstillämpningar; överskrid inte märkspänningen och märkströmmen.
Utför installationen med strömmen frånkopplad och undvik kortslutningar på lödterminalerna.
