Descrizione

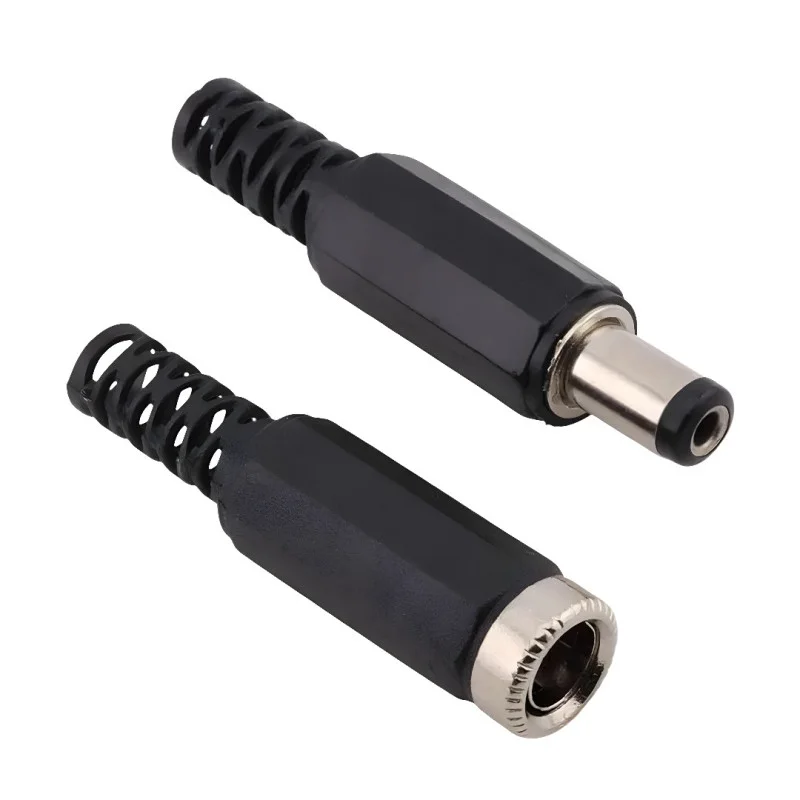

DC-strømstik (cylinder) til terminering af strømledninger i lavspændingsapplikationer. Stikket er designet til direkte montering på kablet, termineringen sker ved lodning, og dækslet giver grundlæggende mekanisk beskyttelse og trækaflastning. Produktet fås i to versioner: hanstik (DC-stik) og hunstik (DC-jack).
Tekniske specifikationer
Stiktype: DC-strømstik (strømforsyning)
Størrelse: 5,5 × 2,1 mm (ydre diameter 5,5 mm, indre diameter 2,1 mm)
Varianter: mand / kvinde
Montering: på kabel
Farve: sort
Ledningsforbindelsesmetode: lodning
Nominel spænding: maks. 36 V DC
Nominel strøm: 5 A
Kontakttrådsmateriale: metal
Isoleringsmateriale: plastik
Omtrentlige dimensioner: hanlængde ca. 44 mm; hunlængde ca. 40 mm
Funktioner og egenskaber
Standard DC-størrelse 5,5 × 2,1 mm til almindelige strømadaptere og enheder
Loddedesign til fast elektrisk forbindelse
Stikdæksel med trækaflastning til kabel
Velegnet til reparation og produktion af strømkabler
Ideel til
LED-belysning og LED-strips (lavspændingssystemer)
Strømforsyning til små elektronik- og gør-det-selv-projekter
Udskiftning af beskadigede DC-stik på kablet
Sammenkoblede strømkabler til laboratorie- og testformål
Pakkens indhold
1× DC-stik 5,5×2,1 mm i den valgte variant (han eller hun)
Hvorfor vælge dette produkt?
Tydelig defineret dimension på 5,5 × 2,1 mm for kompatibilitet med almindelige DC-strømsystemer
Loddetrådsforbindelser egnede til pålidelig kabelterminering
Tilgængelighed af han- og hunvarianter til power jumper-montering
Installations- og betjeningsvejledning
Før montering skal du kontrollere størrelsen på modstykket (5,5 × 2,1 mm) og den nødvendige polaritet for enheden.
Lod ledningerne fast til stikkenes kontakter, og kontroller derefter kablets mekaniske fastgørelse i trækaflastningen.
Efter tilslutning anbefaler vi at kontrollere polaritet og spænding med et multimeter, inden belastningen tilsluttes.
Overskrid ikke den nominelle strøm, og sørg for tilstrækkeligt ledertværsnit.
Sikkerhedsmeddelelse
Produktet er beregnet til lavspændings-DC-applikationer inden for det angivne område; må ikke anvendes til netspænding.
Følg sikkerhedsforanstaltningerne ved lodning, og undgå kortslutninger mellem kontakterne.
Forkert polaritet kan forårsage skade på den strømforsynede enhed.
