Descrizione

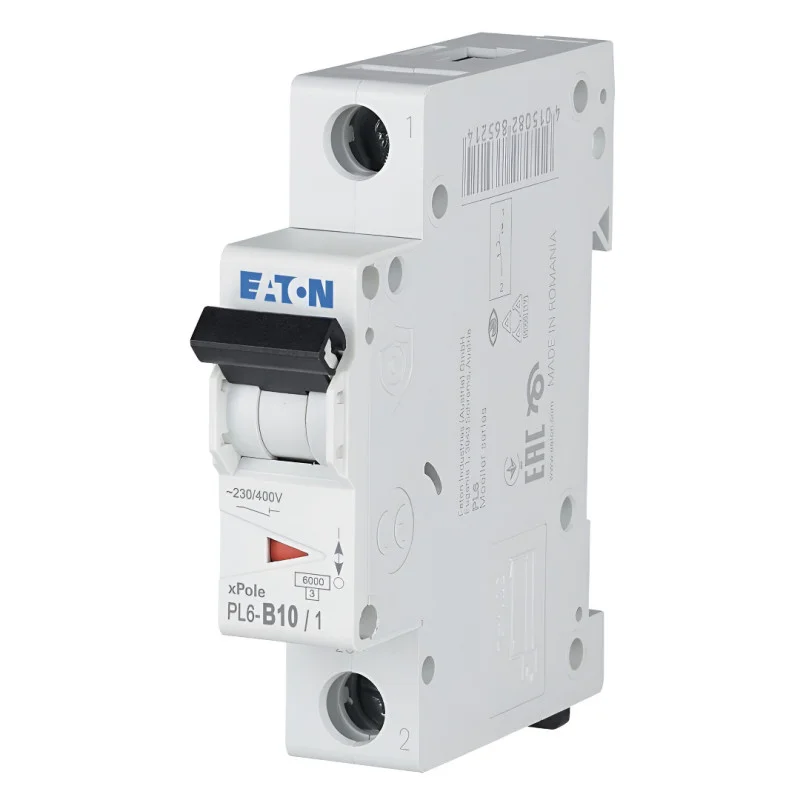

Eaton xPole PL6-B10/1 enpolig modulär automatsäkring är konstruerad för överströmsskydd av elektriska kretsar i distributionsanläggningar. Den tjänar till att skydda ledningar och anslutna enheter mot överbelastning och kortslutning. Konstruktionen för montering på apparatskena och enpoligt arrangemang är lämplig för vanliga distributionstillämpningar i bostads- och kommersiella installationer.
Tekniska specifikationer
Modell: Eaton PL6-B10/1
Produkttyp: MCB-brytare
Antal poler: 1
Antal faser: 1
Märkström: 10 A
Trippkarakteristik: B
Brytkapacitet: 6 kA
Märkspänning: 230/400 V AC
Nominell likspänning: 48 V DC
Skyddsklass: IP20
Modulbredd: 1
Typ av anslutningskontakter: gaffel
Montering: på instrumentpanelen
Tvärsnitt av den anslutna ledningen: 1 till 25 mm2
Vikt: 0,12 kg
Standard: IEC/EN 60898-1
Tillverkarkod: PL6-B10/1
EAN: 4015082865191
Funktioner och egenskaper
Överströmsskydd mot överbelastning och kortslutning.
Karakteristik B för kretsar med lägre startströmmar.
Enpolig design för att skydda enfaskretsar.
Modulär design för installation i kopplingsskåp.
Optisk signalering av kontaktposition.
På-av-indikering på manöverspaken.
Kompatibilitet med kopplingsplintar av motsvarande typ.
Idealisk för
Elledningar i hemmet.
Skydd av belysningskretsar.
Skydd för uttagskrets.
Installationsskåp i bostads- och kommersiella byggnader.
Paketinnehåll
1x Eaton xPole PL6-B10/1 strömbrytare
Varför välja den här produkten?
Tydligt definierade parametrar för kretsskydd 10 A med karakteristik B.
Brytkapacitet 6 kA för installationsbruk.
Kompakt enpolig design med en bredd på 1 modul.
DIN-skenemontering gör installation i vanliga fördelningsskåp enkel.
Överensstämmelse med IEC/EN 60898-1.
Installations- och bruksanvisning
Montera i en lämplig fördelningscentral på en skenskena.
Ledarnas anslutning måste motsvara det angivna tvärsnittet och måste utföras genom att terminalerna dras åt korrekt.
Före idrifttagning är det nödvändigt att kontrollera att brytaren är korrekt dimensionerad för den skyddade kretsen.
Produkten är avsedd för fast installation.
Säkerhetsmeddelande
Produkten drivs med 230/400 V AC. Felaktig hantering kan orsaka elektriska stötar.
Installation, utbyte och anslutning får endast utföras av en person med lämplig elbehörighet.
Koppla alltid bort strömmen och kontrollera att enheten är spänningslös före installation eller borttagning.
Felaktig kabeldragning eller olämplig dimensionering kan leda till överhettning, skyddsfel eller skador på installationen.
Använd endast produkten i installationer som uppfyller dess elektriska parametrar och IP20-skydd.
