Name: Elektrolytick SMD kondenztor (Old Package)-Spedizione veloce
SKU: 317486
Availability: InStock

Descrizione

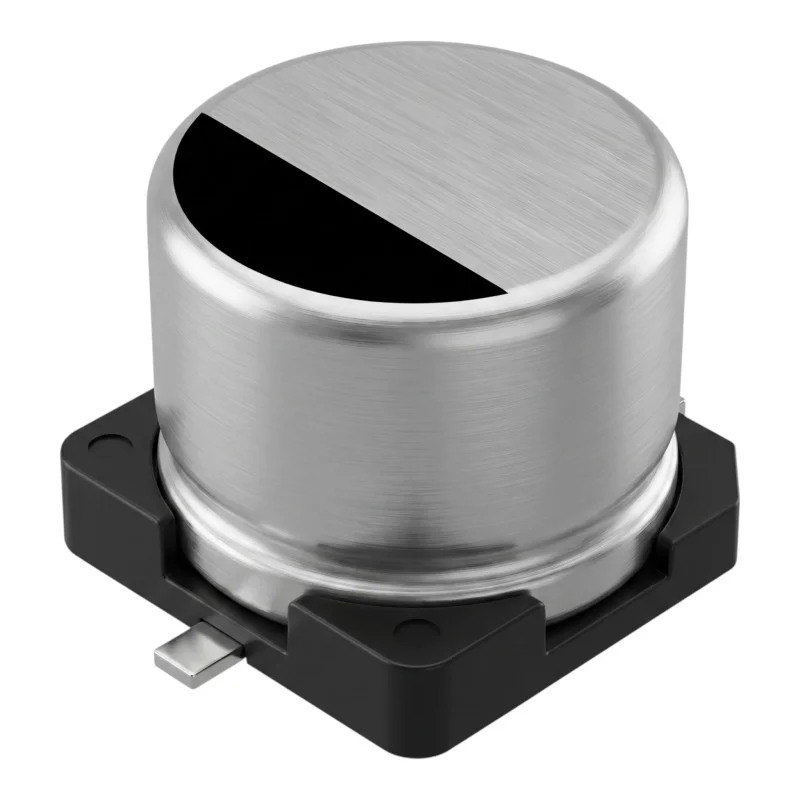

SMD hliníkový elektrolytický kondenzátor je pasívna elektronická súčiastka určená pre osadenie na dosky plošných spojov. Slúži na filtráciu, vyhladzovanie, blokovanie alebo akumuláciu elektrického náboja v elektronických obvodoch. Sortiment zahŕňa viacero variantov, ktoré sa líšia kapacitou, menovitým napätím a veľkosťou puzdra.

Technické špecifikácie

Typ súčiastky: hliníkový elektrolytický kondenzátor.

Prevedenie: SMD pre povrchovú montáž.

Konštrukcia: polarizovaný elektrolytický kondenzátor.

Charakter: pevný kondenzátor s danou kapacitou pre konkrétny variant.

Varianty: rôzne kapacity, rôzne menovité napätia a rôzne rozmery puzdra.

Použitie: elektronické obvody na všeobecné účely.

Predajná jednotka: 1 ks.

Funkcie a vlastnosti

Určené na spájkovanie na dosku plošných spojov technológiou povrchovej montáže.

Vhodné pre prácu v napájacích, filtračných a signálových častiach elektronických zariadení.

Polarizované prevedenie vyžaduje dodržanie správnej polarity pri zapojení.

Výber konkrétneho variantu je nutné vykonať podľa požadovanej kapacity, menovitého napätia a dostupného priestoru na DPS.

Ideálne pre

Opravy elektronických zariadení.

Vývoj a stavbu elektronických obvodov.

Filtračné a vyhladzovacie časti napájacích obvodov.

Servis dosiek plošných spojov so SMD súčiastkami.

Dopĺňanie zásob elektronických pasívnych súčiastok.

Obsah balenia

1 ks SMD hliníkový elektrolytický kondenzátor vo zvolenom variante.

Prečo zvoliť tento produkt

Jednotlivý predaj po 1 ks umožňuje nákup konkrétneho počtu súčiastok pre servis alebo výrobu.

SMD prevedenie je vhodné pre moderné dosky plošných spojov s povrchovou montážou.

Dostupnosť viacerých variantov umožňuje výber súčiastky podľa elektrických a rozmerových požiadaviek obvodu.

Hliníkový elektrolytický kondenzátor je vhodný pre obvody, kde sa vyžaduje polarizovaná kapacitná súčiastka.

Pokyny na inštaláciu a prevádzku

Pred montážou skontrolujte kapacitu, menovité napätie, rozmer puzdra a polaritu zvoleného variantu.

Kondenzátor spájkujte na zodpovedajúce SMD plôšky na doske plošných spojov.

Pri osadení dodržte polaritu vyznačenú na súčiastke a na doske plošných spojov.

Menovité napätie zvoleného variantu nesmie byť prekročené.

Montáž vyžaduje odbornú prácu s elektronickými súčiastkami a vhodné spájkovacie vybavenie.

Bezpečnostné upozornenia

Nesprávna polarita, prekročenie menovitého napätia alebo chybné zapojenie môže viesť k poškodeniu súčiastky, skratu, prehriatiu alebo poškodeniu zariadenia.

Kondenzátor neosadzujte ani nevymieňajte v zariadení pripojenom k napájaniu.

Pred manipuláciou overte, že sú kondenzátory v obvode vybité.

Použitie v obvodoch s nebezpečným napätím vyžaduje odbornú montáž a dodržanie bezpečnostných pravidiel pre prácu s elektrickým zariadením.

Kapacita Rozmer kondenzátora Napätie

1500 µF	10 × 10 mm	2.5 V
220 µF	6.3 × 6.9 mm	4 V
470 µF	6 × 6 mm	6 V
22 µF	4 × 5.5 mm	6.3 V
35 µF	4 × 5.5 mm	6.3 V
47 µF	5 × 5.5 mm	6.3 V
100 µF	6.3 × 5.4 mm	6.3 V
220 µF	6.3 × 6 mm	6.3 V
330 µF	6.3 × 7 mm	6.3 V
470 µF	6 × 7 mm	6.3 V
1000 µF	10 × 10 mm	6.3 V
22 µF	6 × 5.4 mm	10 V
33 µF	4 × 5 mm	10 V
47 µF	5 × 5 mm	10 V
100 µF	6 × 5 mm	10 V
220 µF	6 × 5 mm	10 V
330 µF	6.3 × 7 mm	10 V
470 µF	8 × 10 mm	10 V
680 µF	10 × 10 mm	10 V
1000 µF	10 × 10.5 mm	10 V
2.2 µF	4 × 4 mm	16 V
4.7 µF	4 × 5 mm	16 V
10 µF	4 × 5 mm	16 V
22 µF	6 × 4.4 mm	16 V
33 µF	5 × 5 mm	16 V
47 µF	6 × 5 mm	16 V
100 µF	6 × 5 mm	16 V
220 µF	6.3 × 7 mm	16 V
330 µF	8 × 10 mm	16 V
470 µF	8 × 10 mm	16 V
3.3 µF	4 × 5 mm	25 V
4.7 µF	4 × 5 mm	25 V
10 µF	4 × 5 mm	25 V
22 µF	4 × 5 mm	25 V
33 µF	5 × 5 mm	25 V
47 µF	6 × 5 mm	25 V
100 µF	6 × 7 mm	25 V
220 µF	8 × 10 mm	25 V
330 µF	8 × 10 mm	25 V
470 µF	10 × 10 mm	25 V
1 µF	4 × 5 mm	35 V
2.2 µF	4 × 5 mm	35 V
3.3 µF	4 × 5 mm	35 V
4.7 µF	4 × 5 mm	35 V
10 µF	5 × 5 mm	35 V
22 µF	6 × 5 mm	35 V
33 µF	6 × 5 mm	35 V
47 µF	6 × 5 mm	35 V
100 µF	6.3 × 7 mm	35 V
150 µF	8 × 10 mm	35 V
220 µF	8 × 10 mm	35 V
0.1 µF	4 × 5 mm	50 V
0.47 µF	4 × 5 mm	50 V
1 µF	4 × 5 mm	50 V
2.2 µF	4 × 5 mm	50 V
3.3 µF	4 × 5 mm	50 V
4.7 µF	5 × 5 mm	50 V
10 µF	6 × 5 mm	50 V
22 µF	6 × 5 mm	50 V
33 µF	6.3 × 7.7 mm	50 V
47 µF	6.3 × 7.7 mm	50 V
100 µF	8 × 10 mm	50 V
220 µF	10 × 10 mm	50 V
22 µF	6.3 × 7.7 mm	63 V
47 µF	8 × 10 mm	63 V
100 µF	10 × 10 mm	63 V
10 µF	8 × 7 mm	100 V
22 µF	8 × 10 mm	100 V
33 µF	10 × 10 mm	100 V
47 µF	10 × 10 mm	100 V
