Descrizione

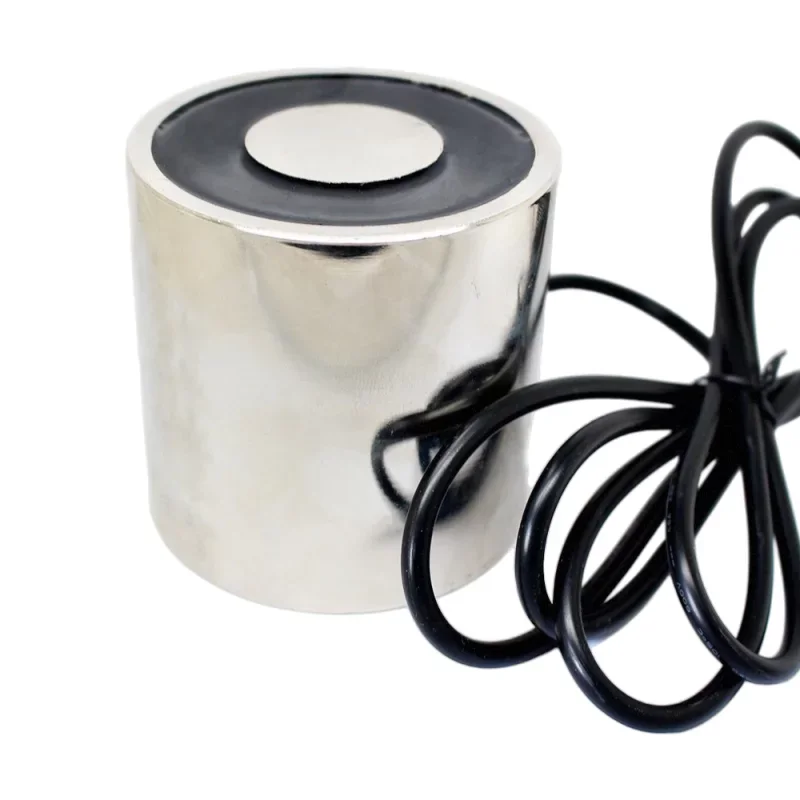

Plne zapuzdrený elektromagnet WF-P80/80 je určený pre aplikácie, kde je vyžadovaná vysoká prídržná sila pri kompaktnom prevedení a mechanickej ochrane vinutia. Vhodný je najmä pre priemyselné prípravky, upínacie systémy a manipulačnú techniku s napájaním DC.
Technické špecifikácie
Model: WF-P80/80
Prevedenie: plne zapuzdrené
Napájanie: DC 24 V alebo 12V (podľa varianty)
Prídržná sila: 200 kg
Rozmer: D80 x 80 mm
Montážny otvor: M8
Príkon: 27,4 W
Dĺžka prívodného kábla: 250 mm
Medzná teplota: 103 °C
Cena: za 1 ks
Funkcie a vlastnosti
Prídržná sila je stanovená pri teplote 20 °C pri kontakte s materiálom z mäkkej konštrukčnej ocele s lešteným povrchom na ťah smerujúci kolmo na povrch (1 kg 10 N).
Minimálna hrúbka kotvy je uvedená v tabuľke (*).
Vo výnimočných prípadoch môže byť rozdiel v prídržnej sile -10 % z uvedených hodnôt.
Zapúzdrenie zvyšuje odolnosť voči bežnému priemyselnému prostrediu a obmedzuje riziko mechanického poškodenia vinutia.
Ideálne pre
Upínacie a polohovacie prípravky
Manipulačnú techniku a zdvíhacie aplikácie s feromagnetickými dielmi
Priemyselnú automatizáciu
Testovacie a meracie pracovisko
Obsah balenia
Zapuzdrený elektromagnet WF-P80/80 s prívodným káblom 250 mm
Prečo zvoliť tento produkt
Vysoká prídržná sila pri napájaní DC 24 V alebo 12 V
Kompaktný rozmer 80 x 80 mm pre jednoduchú integráciu do zariadenia
Zapuzdrené prevedenie vhodné na priemyselné použitie
Definované podmienky merania prídržnej sily pre technické posúdenie aplikácie
Pokyny na inštaláciu a prevádzku
Na dosiahnutie deklarovanej prídržnej sily zaistite čistý, rovný a leštený kontakt s feromagnetickým materiálom a minimalizujte vzduchovú medzeru.
Pri návrhu mechaniky zohľadnite smer zaťaženia kolmo na povrch a požadovanú hrúbku kotvy.
Zaistite zodpovedajúce napájanie DC 24 V a dimenzovanie vodičov s ohľadom na príkon.
Pri prevádzke rešpektujte medznú teplotu 103 °C a zaistite podmienky pre odvod tepla podľa konštrukcie zariadenia.
Bezpečnostné upozornenie
Zariadenie je určené pre jednosmerné napätie, inštaláciu vykonávajte pri odpojenom napájaní.
Elektromagnet môže pri prevádzke dosahovať zvýšenú teplotu; zabráňte kontaktu s horľavými materiálmi a zaistite dostatočné chladenie v konštrukcii.
Pri uvoľnení napájania môže dôjsť k okamžitej strate prídržnej sily; v aplikáciách s rizikom pádu bremena použite zodpovedajúce mechanické istenie.
