Descrizione

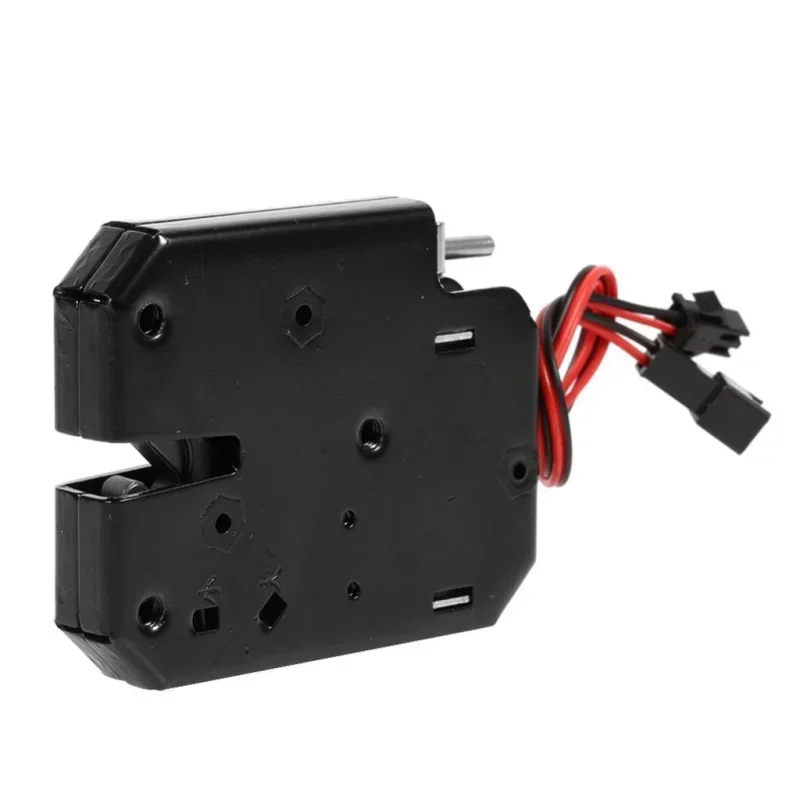

Det elektromagnetiska låset är utformat för att säkra dörrar och luckor i applikationer där elektrisk upplåsning och statussignalering krävs. I viloläge förblir låset stängt och efter att utlösningsspänningen har använts lossar det haken. Det inkluderar en anslutning för en kontrollampa eller en statussignal för att öppna och stänga dörren.
Tekniska specifikationer
Typ: elektromagnetiskt dörrlås
Arbetsläge: låst när ingen spänning är pålagd, upplåst när spänning är pålagd
Spänning/ström: 5V DC / 1,5A, 12V DC / 2A, 24V DC / 1A (beroende på variant)
Maximal spärrbelastning: 150 kg
Maximal tid underspänning: 0,5 s
Arbetstemperatur: -40 till 60 °C
Innerdelsmaterial: kolstål
Ytbehandling: svart pulverlackering (komaxit)
Mått: 73 x 58 x 13 mm
Kabellängd: 170 mm
Mekanisk livslängd: 500 000 cykler
Elektromagnetens livslängd: mer än 1 000 000 driftscykler
Signalutgång: brytande kontakt, öppen vid upplåsning, sluten vid låsning
Funktioner och egenskaper
Låset fungerar som en separat låsenhet med elektrisk upplåsning.
Designen möjliggör installation utan begränsningar av vänster- eller högerorientering.
Den inkluderar ett motstycke med en spärrfäste för mekanisk dörrlåsning.
Låset är utrustat med en statusåterkopplingsutgång.
Återkopplingstråden fungerar som en potentialfri brytkontakt för att signalera låsstatus.
I låst tillstånd är återkopplingskontakten stängd, i olåst tillstånd är kontakten öppen.
Denna utgång kan användas för en kontrollampa, styrenhetsingång, mikrokontroller eller säkerhetssystem som övervakar om låset är i låst tillstånd.
Återkopplingsutgången används inte för att strömförsörja låset, utan endast för att överföra information om kontaktens status.
Mekanismen har justerbar elasticitet för dörrar som väger 0,5 till 4 kg.
Idealisk för
dispenseringslådor
service- och självbetjäningsskåp
brevlådor och tidningslådor
kylboxar och skåp
förvaring och garderober
bibliotek och utlåningsboxar
Paketinnehåll
1x elektromagnetiskt lås
1x motstycke för lås
Varför välja den här produkten?
Den möjliggör elektrisk upplåsning och ger samtidigt en statussignal för att kontrollera låsets position.
Kolstålskonstruktionen är konstruerad för upprepad användning.
Kompakta mått gör den enkel att installera i mindre dörrar och lådor.
Det spänningsfria låsta driftläget är lämpligt för tillämpningar där låset ska förbli stängt efter ett strömavbrott.
Installations- och bruksanvisning
Kontrollera före installation att matningsspänningen och strömbelastningen överensstämmer med den strömförsörjning och styrkretsen som används.
Montera låset så att motstycket är i exakt position i förhållande till spärren och att det inte finns någon mekanisk spänning.
Använd signalledningarna endast som statuskontakt, inte för direkt strömförsörjning till lasten utan motsvarande mellansteg.
Observera en maximal öppningstid på 0,5 s.
Säkerhetsmeddelande
Produkten är en elektrisk komponent och kräver korrekt kabeldragning. Felaktig polaritet, felaktig spänning eller överbelastning kan skada låset eller strömkretsen.
Utför installation och anslutning med strömmen frånkopplad.
Vid installation i åtkomst-, doserings- eller låssystem, säkerställ mekanisk låsning och säker nödöppning.
Använd inte låset utanför de angivna temperaturförhållandena och utsätt det inte för miljöer som det inte är avsett för.
