Descrizione

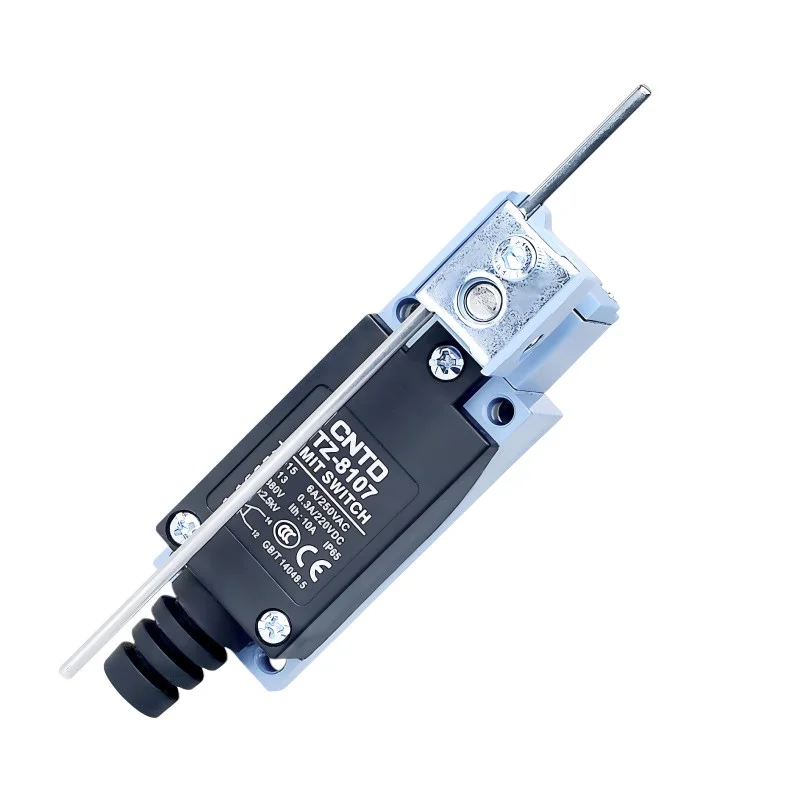

Der Endschalter CNTD TZ-8107 aus der TZ-8-Serie ist ein industrieller mechanischer Endschalter mit direktem Betätigungselement in Form einer massiven Metallstange. Er dient der präzisen Positionserfassung und dem mechanischen Anhalten, wenn ein direkter und eindeutiger Kontakt ohne elastischen Überstand erforderlich ist. Dank seiner robusten Bauweise und hohen mechanischen Belastbarkeit eignet er sich für den Dauerbetrieb in anspruchsvollen Industrieanwendungen.
Technische Spezifikationen
Typ: mechanischer Endschalter
Modell: TZ-8107
Steuerung: massiver Metallstab
Kontaktanordnung: 1× NO + 1× NC (Doppelkreis)
Betriebsgeschwindigkeit: 5 mm/s bis 0,5 m/s
Kontaktwiderstand: max. 25 m
Isolationswiderstand: min. 100 M (bei 500 VDC)
Durchschlagsfestigkeit: 1500 V AC / 1 Minute
Mechanische Lebensdauer: 1.000.000 Zyklen
Elektrische Lebensdauer: mehr als 500.000 Schaltzyklen
Betriebstemperatur: -20 °C bis +70 °C
Relative Luftfeuchtigkeit: 95 % rF
Schutzart: IP65
Abmessungen: 29 × 27 × 129 mm
Gewicht: 180 g
Nennspannungen und -ströme
| Widerstand (Wechselstrom) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Widerstand (Gleichstrom) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4A | 0,4A | |
| 250 V DC | 0,2A | 0,2A | |
| Induktion (Wechselstrom) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktiv (Gleichstrom) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 V DC | 3 A | 3 A | |
| Stoßstrom | 12 A | 24 A |
Funktionen und Merkmale
Massive Metallstange für präzise und wiederholbare Bewegungsübertragung
Hohe mechanische Festigkeit ohne elastischen Überhang
Doppelter Federkontaktmechanismus für lange Lebensdauer
Konstruktion aus Aluminiumlegierung und verstärktem Kunststoff
Wasser-, staub- und ölbeständig (IP65)
Stabile elektrische Parameter für Wechsel- und Gleichstromkreise
Ideal für
Industrielle Automatisierung
Förder- und Positionierungssysteme
CNC-Maschinen und Bearbeitungszentren
Montage- und Verpackungslinien
Präzise Erkennung von Endpositionen und mechanischen Anschlägen
Packungsinhalt
Endschalter CNTD TZ-8107
Warum sollten Sie sich für dieses Produkt entscheiden?
Genaue und klare Angabe der Nennspannungen und -ströme
Robustes Design, geeignet für industrielle Umgebungen
Lange mechanische und elektrische Lebensdauer
Zuverlässige Lösung für anspruchsvolle Anwendungen
Bewährte Qualität der CNTD TZ-8-Serie
