Descrizione

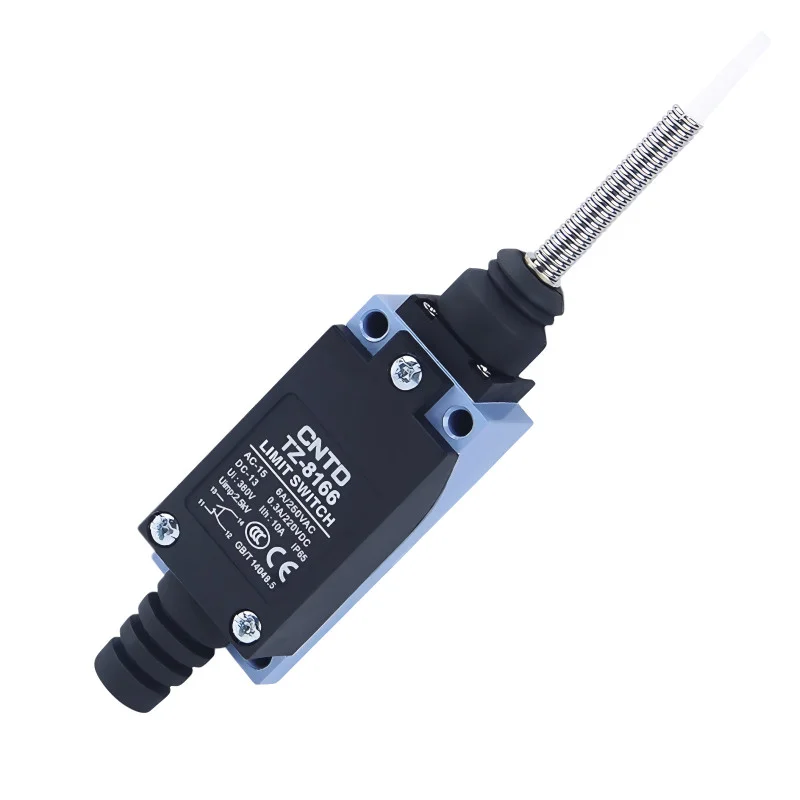

Der Endschalter CNTD TZ-8166 aus der TZ-8-Serie ist ein mechanischer Industrieschalter mit Feder und Kunststoffstange, der für die präzise Erfassung von Endpositionen, Stopps und linearen Bewegungen entwickelt wurde. Dank der geraden Feder eignet er sich ideal für Anwendungen mit begrenztem Platzangebot, bei denen hohe Schaltgenauigkeit und zuverlässiger Betrieb auch unter häufiger mechanischer Belastung erforderlich sind.
Technische Spezifikationen
Typ: mechanischer Endschalter
Modell: TZ-8166
Kontaktanordnung: 1× NO + 1× NC (Doppelkreis)
Kontaktwiderstand: max. 25 m
Isolationswiderstand: min. 100 M (bei 500 VDC)
Durchschlagsfestigkeit: 1500 V AC / 1 Minute
Betriebsgeschwindigkeit: 5 mm/s bis 0,5 m/s
Mechanische Lebensdauer: bis zu 1.000.000 Zyklen
Elektrische Lebensdauer: mehr als 500.000 Schaltzyklen
Betriebstemperatur: -20 °C bis +70 °C
Relative Luftfeuchtigkeit: max. 95 % rF
Schutzart: IP65
Gehäuseabmessungen: 29 × 27 × 175 mm
Gewicht: 135 g
Nennspannungen und -ströme
| Widerstand (Wechselstrom) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Widerstand (Gleichstrom) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4A | 0,4A | |
| 250 V DC | 0,2A | 0,2A | |
| Induktion (Wechselstrom) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktiv (Gleichstrom) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 V DC | 3 A | 3 A | |
| Stoßstrom | 12 A | 24 A |
Funktionen und Merkmale
Gerade Feder für präzises und wiederholbares Einrasten
Hohe Sensibilität bei kleinem Hub
Doppelter Federkontaktmechanismus für lange Lebensdauer
Robustes Gehäuse aus Aluminiumlegierung und verstärktem Kunststoff
Wasser-, staub- und ölbeständig (IP65)
Tüllenkonstruktion für einfache Kabelverbindung
Geeignet für Wechsel- und Gleichstromkreise
Ideal für
Industrielle Automatisierung
Förder- und Positionierungssysteme
CNC-Maschinen und Bearbeitungsgeräte
Montage- und Verpackungsmaschinen
Erkennung von Endpositionen und Stopps
Packungsinhalt
Endschalter CNTD TZ-8166
Warum sollten Sie sich für dieses Produkt entscheiden?
Bewährte Industrieserie CNTD TZ-8
Hohe Zuverlässigkeit und lange Lebensdauer
Präzises Schalten auch mit kleinen Schaltvorgängen
Universell einsetzbar in einer Vielzahl von Anwendungen
Stabile Parameter und hochwertige Konstruktion
