Descrizione

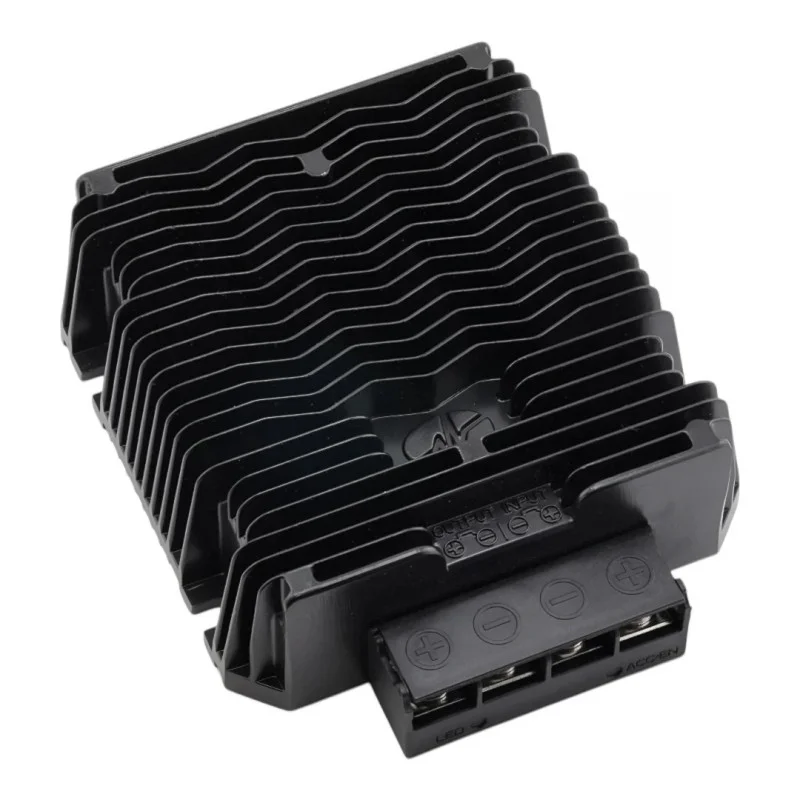

DC/DC átalakító 1044 V DC bemeneti feszültség stabilizált 24 V DC-vé alakítására. Akár 30 A-es nagy kimeneti áramot igénylő eszközök és rendszerek táplálására tervezték. A termék alkalmas ipari alkalmazásokban, közlekedéstechnikában, energiarendszerekben és egyéb DC tápegységgel rendelkező létesítményekben való használatra.
Műszaki adatok
Eszköztípus: nem szigetelt DC/DC átalakító
Bemeneti feszültség: 10-44V DC
Kimeneti feszültség: 24 V DC
Maximális kimeneti áram: 30 A
Maximális kimeneti teljesítmény: 720 W
Hatékonyság: akár 95,3%
Méretek: 140 × 120 × 42,5 mm
Környezeti üzemi hőmérséklet-tartomány: -40 és +55 °C között
Ház felületi hőmérséklet-tartománya: -40 és +80 °C között
Tárolási hőmérséklet: -55 és +100 °C között
Üzemi páratartalom: 5-95%, nem lecsapódó
Maximális bemeneti feszültség: 45 V DC
Bemeneti feszültségcsökkenés miatti leállítás: 810 V
Alulfeszültség-visszanyerés: 10-11 V
Maximális bemeneti áram: 78 A 10 V feszültségnél és teljes terhelésnél
Terhelés nélküli áram: 150180 mA 12 V-on
Kimeneti feszültség pontossága: ±2%
Feszültségszabályozás: ±2%
Szabályozás terhelésváltáskor: ±2%
Kimeneti túláramvédelem: 2931 A
Kimeneti ingadozás és zaj: 201400 mVpp
Kimeneti feszültség emelkedési ideje: 515600 ms
Indítási késleltetés: 1,2-3 ms
Túlmelegedés elleni védelem: 98 °C-os házhőmérséklet esetén aktiválódik
Rövidzárlatvédelem: igen, zárlatvédelem
Kapcsolási frekvencia: 130 ±10 kHz
A bemeneten megadott védelmi osztály: IP68
Súly: akár 1,2 kg
Funkciók és jellemzők
Szinkron egyenirányítás a nagyobb hatékonyság érdekében.
Nem elszigetelt kapcsolat a bemenet és a kimenet között.
Teljesen terhelhető kimenet a teljes névleges áramtartományban.
Beépített védelem túlterhelés, rövidzárlat, alulfeszültség és túlmelegedés ellen.
A hiba elhárítása után a működés automatikus folytatása.
Természetes hűtés ventilátor nélkül.
Beépített 120 A-es bemeneti biztosíték.
Opcionális távoli be-/kikapcsolási funkció EN bemeneten keresztül.
A kialakítás a nagyobb igénybevételt jelentő körülmények közötti működésre lett tervezve.
Ideális a következőkhöz:
24 V-os eszközök táplálása 1044 V DC fedélzeti és akkumulátoros rendszerekről.
Ipari egyenáramú elosztórendszerek.
Szállítóeszközök, járművek, targoncák és golfkocsik.
Hajó- és mobilberendezések.
Távközlési és energetikai alkalmazások.
Megfelelő paraméterekkel rendelkező tápegység elektromotoros és LED rendszerekhez.
A csomag tartalma
DC/DC átalakító 1044 V DC-ről 24 V DC-re
Miért válassza ezt a terméket?
A széles bemeneti feszültségtartomány lehetővé teszi a különféle egyenáramú rendszerekben való alkalmazást.
A 24 V DC kimenet akár 30 A áramerősséggel alkalmas nagyobb teljesítményű eszközök táplálására.
Az integrált védelmi funkciók csökkentik a károsodás kockázatát hiba vagy helytelen működési körülmény esetén.
A szigeteletlen kialakítás olyan helyekre alkalmas, ahol nincs szükség galvanikus leválasztásra.
A kompakt méretek megkönnyítik a műszaki egységekbe és elosztótáblákba való integrálást.
Telepítési és üzemeltetési utasítások
A telepítés során ügyelni kell a bemenet és a kimenet helyes polaritására.
Az ajánlott vezetékméret a bemeneti csatlakozáshoz 4 AWG, a kimeneti csatlakozáshoz pedig 12 AWG.
Hosszabb kábelezés esetén figyelembe kell venni a vezeték feszültségesését, és ki kell választani a megfelelő vezeték keresztmetszetét.
A gyártó hosszabb vezetékek futtatását javasolja az alacsonyabb áramerősségű oldalon, ennél a típusnál a bemeneti oldalon.
A megbízható működéshez elegendő hőelvezetést és szabad hűtési helyet kell biztosítani.
A telepítés hőmérsékleti viszonyainak meg kell felelniük a készülék üzemi határértékeinek.
Biztonsági figyelmeztetés
A készülék egy elektromos áramátalakító, és szakember telepítését igényli.
A termék nincs galvanikusan leválasztva, a bemenet és a kimenet nincs leválasztva. Ezt a tulajdonságot figyelembe kell venni a csatlakozás tervezésekor.
A helytelen bekötés rövidzárlatot, túlmelegedést, a csatlakoztatott berendezések vagy az inverter károsodását okozhatja.
Nagy áramerősség esetén megfelelő keresztmetszetű és megbízható mechanikus csatlakozókkal ellátott vezetőket kell használni.
Ne takarja le az inverter felületét, és ne telepítse hőelvezetés nélküli területre.
Összeszerelés, karbantartás vagy vezetékezési változtatások előtt mindig kapcsolja ki a készüléket az áramellátásról.
