Descrizione

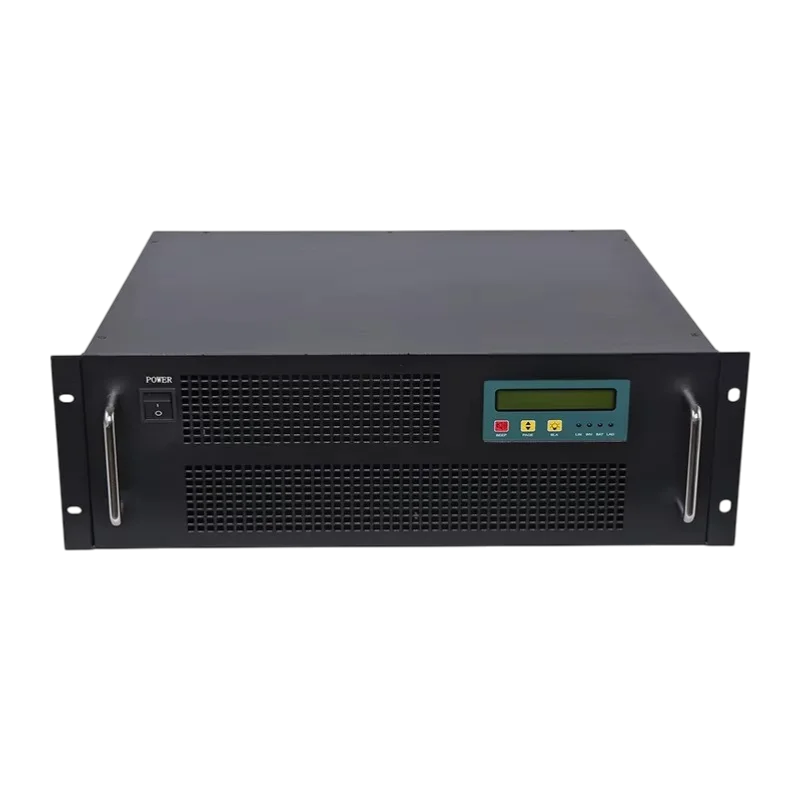

A feszültségátalakító 48 V egyenáramot 220240 V váltóáramra alakít át. A 19″-os, 4U magas rack változat kapcsolótáblákba, technológiai szekrényekbe, valamint tartalék vagy energiarendszerekbe való beépítésre szolgál, ahol RS485 kommunikációs interfésszel rendelkező központosított teljesítményátalakítóra van szükség.
Műszaki adatok
Modell: IPS-DTA10000-482-4U
Eszköztípus: DC/AC feszültségátalakító
Bemeneti feszültség: 48V DC
Működési bemeneti feszültségtartomány: 4058,8 VDC
Indítási feszültségtartomány: 42-57 VDC
AC bypass bemenet: 230 VAC
Kimeneti feszültség: 230 V AC
Kimeneti frekvencia: 50 Hz
Kimeneti feszültség alakja: tiszta szinusz hullám
Névleges teljesítmény: 10 kVA
Aktív teljesítmény: 8000 W
Kialakítás: 19″-os rack
Magasság: 4U
Kommunikációs interfész: RS485
Bypass kapcsolási idő: akár 5 ms
Szigetelési szilárdság a bemenet és a kimenet között: 1500 VAC 1 percig
Zajszint 1 m távolságban: akár 65 dB
Üzemi hőmérséklet: -20°C és +50°C között
Üzemi páratartalom: 0-90%, nem lecsapódó
Maximális üzemi magasság: 2000 m
Hatékonyság inverter üzemmódban 80%-os ohmos terhelés mellett: legalább 85%
Védelmi funkciók: bemeneti alulfeszültség és túlfeszültség elleni védelem, kimeneti túlterhelés és rövidzárlat elleni védelem
Túlterhelhetőség: 100-120% 60 másodpercig
Túlterhelhetőség: 121-150% 10 másodpercig
Funkciók és jellemzők
48 V egyenfeszültséget alakít át hálózati váltófeszültséggé a csatlakoztatott eszközök áramellátásához.
A 19″-os rack kialakítás lehetővé teszi a szabványos szekrényekbe és elosztótáblákba való telepítést.
A tiszta szinuszhullámú kimenet a tápfeszültség minőségére érzékeny eszközök táplálására szolgál.
Az integrált RS485 interfész lehetővé teszi a csatlakozást egy magasabb szintű felügyeleti vagy vezérlőrendszerhez.
A rövid kapcsolási idejű bypass olyan alkalmazásokban működik, ahol fontos az áramellátás folytonossága.
A kialakítás 48 V-os egyenfeszültségű tápellátási alkalmazásokhoz készült.
Ideális a következőkhöz:
48 V-os akkumulátorblokkokkal ellátott tartalék áramellátó rendszerek.
Telekommunikációs és adatátviteli telepítések 19″-os rackben.
Ipari és technológiai kapcsolótáblák.
48 V egyenfeszültségről 220240 V váltófeszültségre való átalakítást igénylő energiaellátó rendszerek.
Központi tápegység rackbe szerelt eszközökhöz.
A csomag tartalma
48 V DC / 220240 V AC feszültségátalakító 19″-os 4U kivitelben
Miért válassza ezt a terméket?
10 kVA / 8000 W teljesítményt ötvöz egy 19 hüvelykes rack kialakítással.
Támogatja az RS485-ön keresztüli kommunikációt a műszaki rendszerekbe való integrációhoz.
A megadott tiszta szinuszhullámú kimenet széles váltakozó áramú terhelési tartományhoz alkalmas.
A felsorolt védelmi funkciók a túlfeszültség, alulfeszültség, túlterhelés és rövidzárlat védelmi funkcióit kezelik.
Az üzemi paraméterek magukban foglalják az iparilag alkalmazható hőmérséklet- és páratartalom-tartományt, kondenzáció nélkül.
Telepítési és üzemeltetési utasítások
A telepítést 19″-os rackbe vagy más, megfelelő teherbírású és biztosított hőelvezetéssel rendelkező szerkezetbe kell végezni.
Fontos betartani a 48 V DC tápegység helyes polaritását és méretezését.
A váltakozó áramú csatlakozásnak meg kell felelnie a helyi elektromos előírásoknak.
Az RS485 kommunikációs interfészt csak kompatibilis eszközökkel és megfelelően elvezetett kábelezéssel csatlakoztassa.
A készüléket nedvességtől mentes környezetben, az előírt hőmérsékleti tartományon belül üzemeltesse.
Biztonsági figyelmeztetés
A készülék veszélyes bemeneti és kimeneti feszültséggel működik. Fennáll az áramütés, a rövidzárlat és a csatlakoztatott eszközök károsodásának veszélye.
A telepítést, csatlakoztatást és üzembe helyezést megfelelő villanyszerelői képesítéssel rendelkező személynek kell elvégeznie.
Bármilyen beavatkozás előtt válassza le az egyenáramú és a váltakozó áramú tápegységet, és ellenőrizze, hogy nincs-e feszültség.
A DC bemenet helytelen polaritású csatlakoztatása vagy a váltóáramú kimenet helytelen csatlakoztatása a készülék károsodásához vezethet.
Ne takarja le a szellőzőnyílásokat, és ne telepítse a készüléket olyan helyre, ahol nincs megfelelő hűtés.
Ne üzemeltesse a készüléket lecsapódó páratartalmú, víz vagy vezetőképes por jelenlétében.
