Descrizione
Jednofazowy filtr EMI z wbudowanym gniazdem IEC (C14) i bezpiecznikiem przeznaczony jest do tłumienia zakłóceń o wysokiej częstotliwości na wejściu zasilania urządzeń. Jest stosowany jako moduł zasilania wejściowego w panelu, gdzie upraszcza połączenie sieciowe i jednocześnie ogranicza rozprzestrzenianie się zakłóceń między siecią a podłączonymi urządzeniami.
Dane techniczne
Typ: filtr EMI sieciowy z wejściem IEC (filtr zasilania gniazdowego IEC)
Faza: jednofazowa
Model: CW2A-XX-T
Prąd znamionowy: 1A, 3A, 6A, 10A (w zależności od wariantu)
Napięcie znamionowe prądu przemiennego: 115/250 V AC
Częstotliwość znamionowa sieci: 50/60Hz
Kategoria klimatyczna: 25/085/21
Temperatura pracy: od -25 do +85 °C
Konstrukcja: obudowa z niklowanego metalu
Montaż: w panelu, mocowanie w otworze montażowym
Certyfikacja: CE, RoHS
Funkcje i cechy
Zintegrowane wejście IEC C14 do zasilania urządzeń z sieci
Filtrowanie EMI/RFI w celu tłumienia zakłóceń w typowych środowiskach przemysłowych i laboratoryjnych
Zabezpieczenie bezpiecznikowe zintegrowane w module (wersja Z bezpiecznikiem)
Nadaje się do redukcji zakłóceń zarówno w trybie wspólnym, jak i różnicowym (typowe połączenie filtrów EMI sieciowych)
Konstrukcja panelu umożliwiająca szybką integrację z szafkami i urządzeniami
Idealny dla
Wejścia zasilania dla urządzeń pomiarowych i testowych
Urządzenia przemysłowe i jednostki sterujące z zasilaniem sieciowym
Sprzęt i urządzenia audio/wideo wrażliwe na zakłócenia
Sprzęt wymagający poprawy parametrów EMC w przewodzie zasilającym
Zawartość opakowania

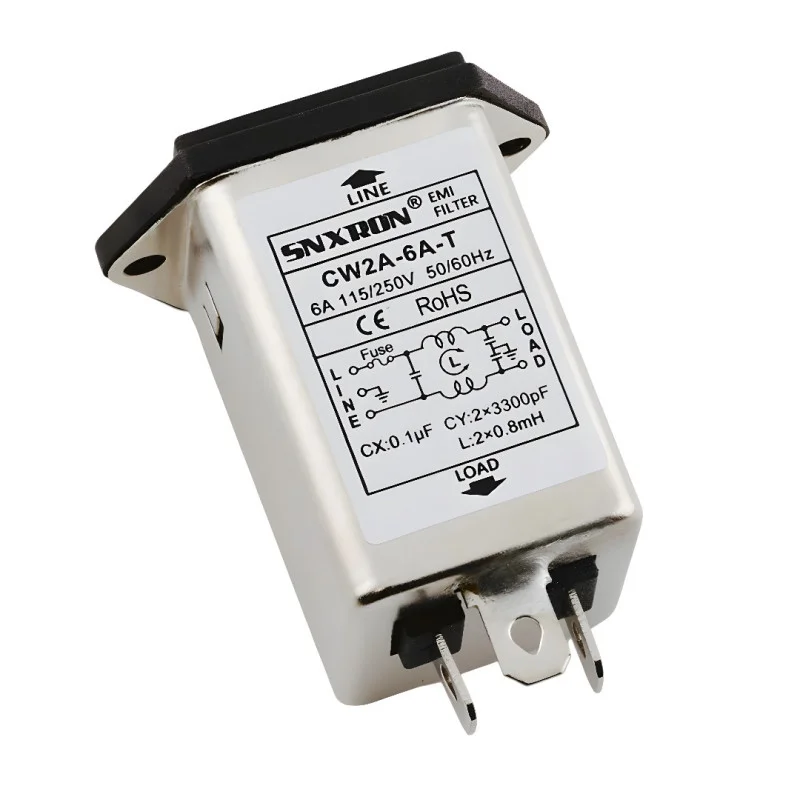

1× filtr EMI sieciowy z wejściem IEC C14, wersja z bezpiecznikiem (CW2A-6A-T)
Dlaczego warto wybrać ten produkt?
Łączy wejście sieciowe IEC i filtrowanie EMI w jednym module panelu
Zintegrowany bezpiecznik upraszcza konstrukcję zabezpieczenia zasilania wejściowego
Obudowa z ekranem metalowym zapewnia stabilną pracę i kontrolę emisji
Standardowy montaż panelowy z otworami montażowymi
Instrukcja instalacji i obsługi
Zamontować w panelu/szafie przewodzącej (uziemionej), aby zapewnić właściwą filtrację i funkcję ekranowania.
Należy zwrócić uwagę na prawidłowe podłączenie zacisków: wejściowego (LINE) z sieci i wyjściowego (LOAD) do urządzenia.
Podłącz przewód PE do przewodu ochronnego urządzenia. Prawidłowe uziemienie jest niezbędne do zapewnienia skuteczności filtru EMI.
Wybierając bezpiecznik, należy zastosować odpowiedni typ i wartość, biorąc pod uwagę wymagania konkretnego zastosowania i rodzaj zabezpieczenia zasilania.
Informacja o bezpieczeństwie
Produkt jest przeznaczony do pracy pod napięciem sieciowym do 250 V AC. Nieprawidłowa instalacja może spowodować porażenie prądem lub pożar.
Czynności związane z montażem i podłączeniem może wykonywać wyłącznie osoba wykwalifikowana, po odłączeniu zasilania.
Należy zapewnić odpowiednie ekranowanie i odciążenie przewodów zasilających zgodnie z konstrukcją urządzenia.
