Descrizione
Filtro EMI trifase a quattro fili per la soppressione delle interferenze elettromagnetiche nelle linee elettriche dei sistemi 3f. È destinato ad installazioni con carichi di corrente più elevati, dove è necessario limitare la propagazione delle interferenze tra la rete elettrica e le apparecchiature collegate (ad esempio quadri elettrici, alimentatori industriali, convertitori e altri dispositivi elettronici di potenza).
Specifiche tecniche
Tipo: filtro EMI trifase a quattro fili
Modello: CW4M-XXX-R
Corrente nominale: 3A, 6A, 10A, 20A, 30A (a seconda della variante)
Tensione nominale (CA): 380 V CA
Frequenza di rete operativa: 50/60 Hz
Montaggio: fissaggio tramite fori di montaggio
Collegamento: morsettiera
Corrente di dispersione: < 0,5 mA
Dimensioni: 97×55,5x45mm
Temperatura di esercizio: da -25 a +85 °C
Alloggiamento: involucro metallico nichelato
Certificazione (secondo i documenti): CE, RoHS
Funzioni e caratteristiche
Filtraggio delle interferenze sul ramo di alimentazione per applicazioni trifase + N (L1, L2, L3, N) con conduttore di protezione (G)
Design schermato in metallo per ridurre le radiazioni e migliorare le prestazioni EMC dell’assemblaggio
Collegamento terminale adatto per installazione fissa in quadri elettrici
Montaggio a vite tramite fori di montaggio per un fissaggio meccanicamente stabile
Ideale per
Quadri elettrici industriali e armadi di distribuzione
Alimentatori switching e rami di alimentazione
Convertitori di frequenza, servoazionamenti e altri dispositivi di potenza trifase
Applicazioni con requisiti EMC più elevati e soppressione delle interferenze tra la rete e il carico
Contenuto della confezione

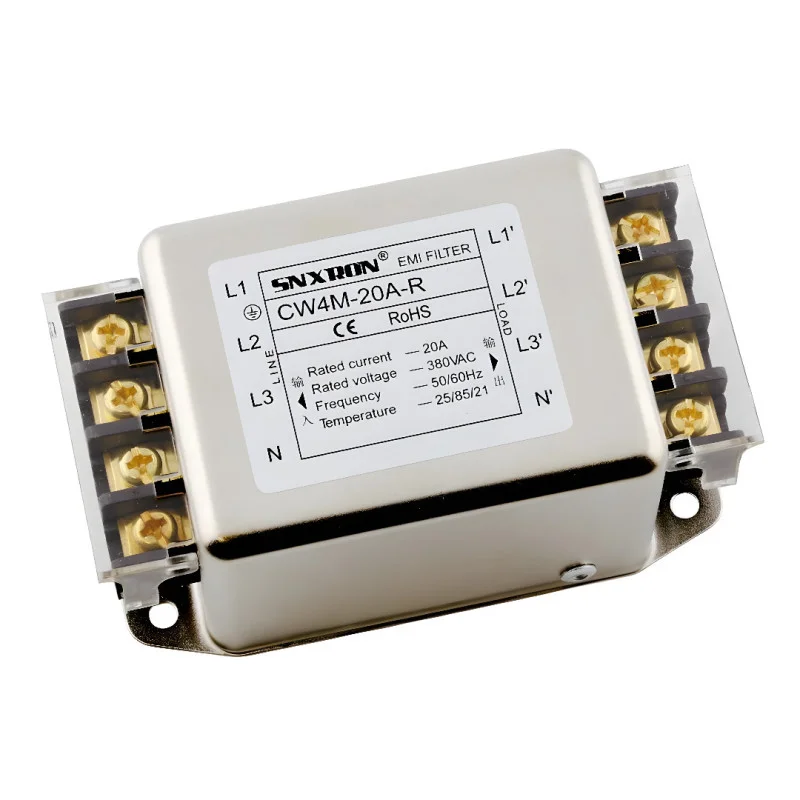

1× filtro EMI CW4M-20A-R
Perché scegliere questo prodotto?
Parametri elettrici chiaramente definiti per rete trifase 380 VAC e corrente 20 A
Design industriale con alloggiamento in metallo e morsettiera per installazione fissa
Soluzione adatta per ridurre la propagazione delle interferenze ad alta frequenza nelle linee elettriche
Istruzioni per l’installazione e l’uso
Collegare secondo le marcature dei terminali: ingresso (LINE) e uscita (LOAD) per L1, L2, L3 e N; collegare il conduttore di protezione al terminale G.
Per ottenere una filtrazione efficace, installare il filtro il più vicino possibile al punto in cui l’alimentazione entra nel dispositivo e ridurre al minimo la lunghezza dei cavi non schermati.
Assicurare un fissaggio meccanico saldo attraverso i fori di montaggio e una messa a terra affidabile dell’involucro metallico.
Avviso di sicurezza
Il dispositivo è progettato per funzionare con una tensione di rete pericolosa di 380 V CA. L’installazione deve essere eseguita solo da personale qualificato.
Scollegare sempre l’alimentazione e verificare che non ci sia tensione prima di procedere al montaggio, al cablaggio o alla manutenzione.
La messa a terra di protezione (G/PE) deve essere collegata correttamente e con bassa impedenza; una messa a terra non corretta può ridurre l’efficienza di filtrazione e aumentare il rischio di lesioni.
