Descrizione

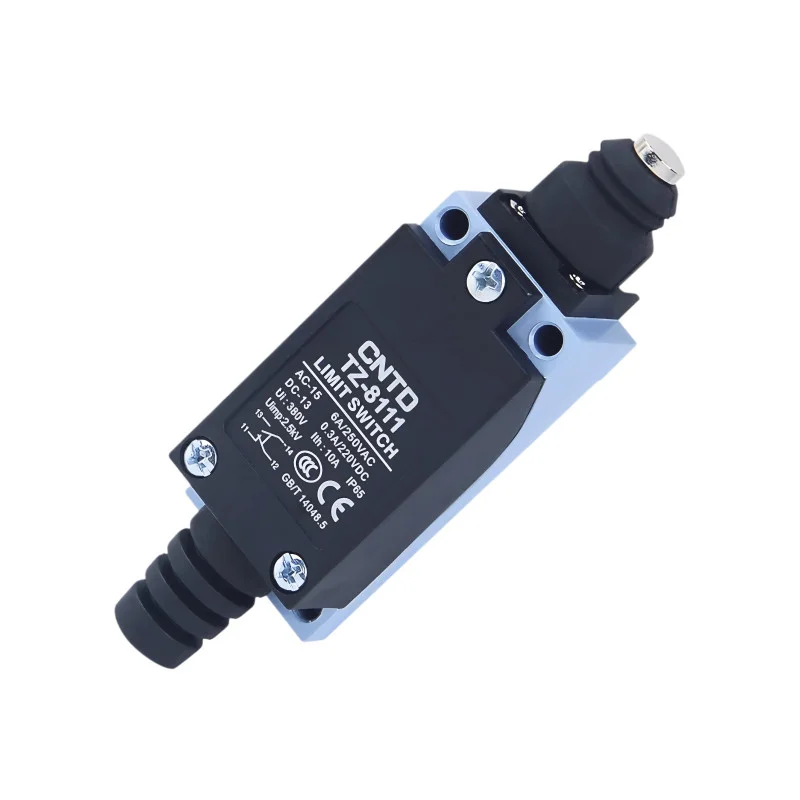

Il finecorsa CNTD TZ-8111 della serie TZ-8 è un finecorsa meccanico industriale con pistone a perno (a spinta), progettato per il rilevamento preciso e affidabile delle posizioni finali e degli arresti meccanici. Il design del perno consente la trasmissione diretta della forza senza sporgenza elastica, garantendo una commutazione univoca e un’elevata ripetibilità anche con cicli frequenti.
Specifiche tecniche
Tipo: finecorsa meccanico
Modello: TZ-8111
Attuatore: pistone a spinta perno
Disposizione dei contatti: 1× NO + 1× NC (doppio circuito)
Velocità di funzionamento: da 5 mm/s a 0,5 m/s
Resistenza di contatto: max. 25 m
Resistenza di isolamento: min. 100 M (a 500 VDC)
Rigidità dielettrica: 1500 VAC / 1 minuto
Durata meccanica: 1.000.000 di cicli
Durata elettrica: oltre 500.000 cicli di commutazione
Temperatura di esercizio: da -20°C a +70°C
Umidità relativa: 95% RH
Protezione: IP65
Dimensioni: 29 × 27 × 114 mm
Peso: 140 g
Tensioni e correnti nominali
| Resistivo (CA) | 125 V CA | 5 A | 5 A |
| 250 V CA | 5 A | 5 A | |
| Resistivo (CC) | 830 V CC | 5 A | 5 A |
| 125 V CC | 0,4 A | 0,4 A | |
| 250 V CC | 0,2 A | 0,2 A | |
| Induzione (CA) | 125 V CA | 3 A | 3 A |
| 250 V CA | 3 A | 3 A | |
| Induttivo (CC) | 830 V CC | 4 A | 4 A |
| 125 V CC | 3 A | 3 A | |
| 250 V CC | 3 A | 3 A | |
| sovracorrente | 12 A | 24 A |
Funzioni e caratteristiche
Pistone a perno per una commutazione precisa e univoca
Elevata ripetibilità senza distorsione elastica
Meccanismo di contatto a doppia molla per una lunga durata
Robusta lega di alluminio e alloggiamento in plastica rinforzata
Resistente all’acqua, alla polvere e all’olio (IP65)
Parametri elettrici stabili per applicazioni sia AC che DC
Ideale per
Automazione industriale
Sistemi di trasporto e posizionamento
Macchine CNC e centri di lavorazione
Linee di assemblaggio e confezionamento
Rilevamento preciso delle posizioni finali e degli arresti meccanici
Contenuto della confezione
Finecorsa CNTD TZ-8111
Perché scegliere questo prodotto?
Tabella chiara delle tensioni e delle correnti nominali
Elevata durata meccanica ed elettrica
Design industriale compatto e robusto
Funzionamento affidabile anche in condizioni difficili
Qualità comprovata della serie CNTD TZ-8
