Descrizione

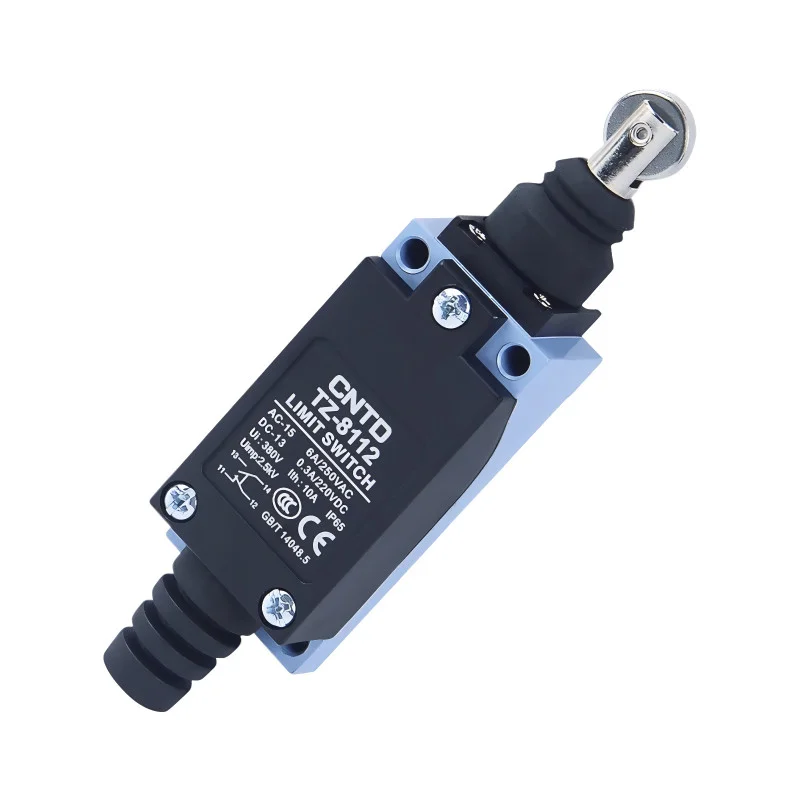

Il finecorsa CNTD TZ-8112 della serie TZ-8 è un finecorsa meccanico industriale con pistone a rullo dritto, progettato per il rilevamento preciso e ripetibile di posizioni finali e arresti meccanici. Il design a rullo riduce l’attrito e l’usura in caso di contatto con le parti in movimento, garantendo una commutazione fluida e una lunga durata anche a velocità di ciclo elevate.
Specifiche tecniche
Tipo: finecorsa meccanico
Modello: TZ-8112
Attuatore: pistone a rullo dritto
Disposizione dei contatti: 1× NO + 1× NC (doppio circuito)
Velocità di funzionamento: da 5 mm/s a 0,5 m/s
Resistenza di contatto: max. 25 m
Resistenza di isolamento: min. 100 M (a 500 VDC)
Rigidità dielettrica: 1500 VAC / 1 minuto
Durata meccanica: 1.000.000 di cicli
Durata elettrica: oltre 500.000 cicli di commutazione
Temperatura di esercizio: da -20°C a +70°C
Umidità relativa: 95% RH
Protezione: IP65
Dimensioni del corpo: 29 × 27 × 115 mm
Peso: 140 g
Tensioni e correnti nominali
| Resistivo (CA) | 125 V CA | 5 A | 5 A |
| 250 V CA | 5 A | 5 A | |
| Resistivo (CC) | 830 V CC | 5 A | 5 A |
| 125 V CC | 0,4 A | 0,4 A | |
| 250 V CC | 0,2 A | 0,2 A | |
| Induzione (CA) | 125 V CA | 3 A | 3 A |
| 250 V CA | 3 A | 3 A | |
| Induttivo (CC) | 830 V CC | 4 A | 4 A |
| 125 V CC | 3 A | 3 A | |
| 250 V CC | 3 A | 3 A | |
| sovracorrente | 12 A | 24 A |
Funzioni e caratteristiche
Rullo dritto che riduce l’attrito e l’usura meccanica
Commutazione fluida e precisa durante il movimento lineare
Meccanismo di contatto a doppia molla per una lunga durata
Robusta lega di alluminio e alloggiamento in plastica rinforzata
Resistente all’acqua, alla polvere e all’olio (IP65)
Parametri elettrici stabili per applicazioni sia AC che DC
Ideale per
Automazione industriale
Sistemi di trasporto
CNC e macchine utensili
Linee di assemblaggio e confezionamento
Rilevamento preciso delle posizioni finali e degli arresti con usura minima
Contenuto della confezione
Finecorsa CNTD TZ-8112
Perché scegliere questo prodotto?
Tabella chiara delle tensioni e delle correnti nominali
Elevata durata meccanica ed elettrica
Design del rullo per una ridotta usura
Funzionamento affidabile in condizioni industriali impegnative
Qualità comprovata della serie CNTD TZ-8
