Descrizione

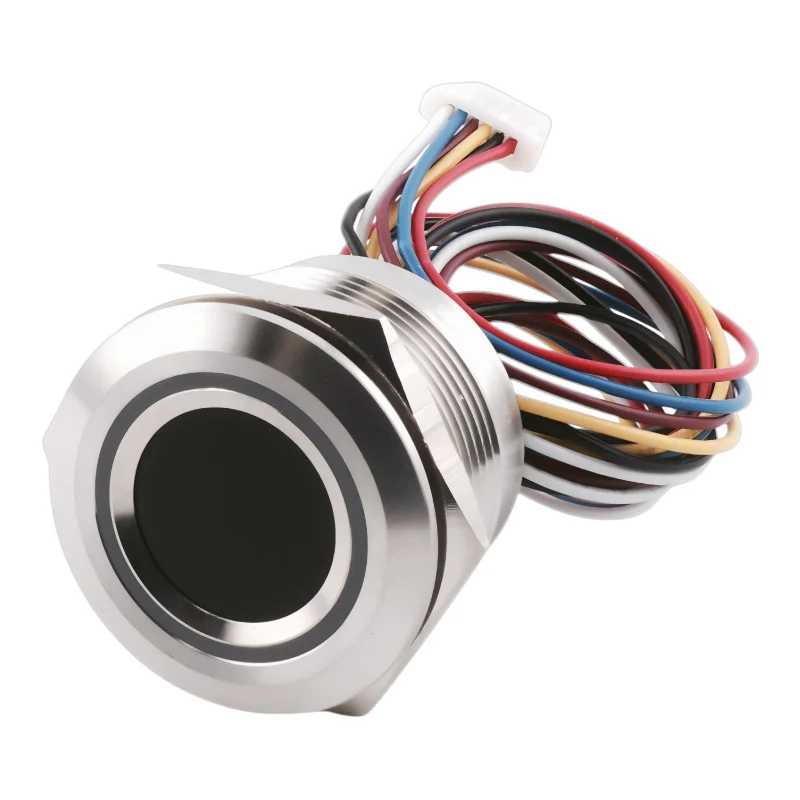

Das R503-Modul ist ein kompakter, hochpräziser Fingerabdrucksensor, der einen optischen Sensor mit einem leistungsstarken Fingerabdruckverarbeitungsalgorithmus kombiniert. Dank seiner schnellen Erkennung, der großen Speicherkapazität und der Unterstützung für UART-Kommunikation (TTL 3,3 V) eignet es sich für die Integration in Zugangskontrollsysteme, Steuerplatinen (z. B. K202) und andere Sicherheitsanwendungen.
Technische Daten
Stromversorgung: DC 3,3 V (Hauptstromversorgung); Berührungserkennung: 35 V
Abtaststrom: ca. 20 mA
Standby-Strom: 2 A durchschnittlich
Scangeschwindigkeit: < 0,2 s
Vergleichsgeschwindigkeit: 1:N < 10 ms/Fingerabdruck
Sensorauflösung: 508 dpi
Erfassungsbereich: Ø 15 mm
Sensormatrix: 192 × 192 px
Speicherkapazität: bis zu 200 Fingerabdrücke
Vorlagengröße: 1536 Bytes
FAR-Fehlerrate: < 0,001 %; FRR: < 1 %
Kommunikation: UART (3,3 V TTL), Standard-Baudrate 57.600 bps
Arbeitsumgebung: -20 bis +60 °C
Maße: Durchmesser 28 mm (innen 25 mm), Höhe 19 mm (auch 15 mm/32 mm Varianten)
Gehäusematerial: Zinklegierung (optional schwarzes Aluminium)
Funktionen und Features
Unterstützung für 1:1- (Authentifizierung) und 1:N- (Datenbanksuche) Modi
Speichern von Fingerabdrücken im internen Speicher des Moduls
Automatisches Lernen von Fingerabdrücken sechs Bilder zum Erstellen einer Vorlage
LED-Statusanzeige (rot, grün, blau, weiß, gelb, violett, türkis)
Möglichkeit zur Änderung der Sicherheitsstufe (1-5)
Unterstützung für Befehle zum Hoch-/Herunterladen von Vorlagen, Validieren und Löschen der Datenbank
Handshake-, Reset- und Sensordiagnosefunktionen
Geringer Verbrauch geeignet für Energiesparsysteme
Ideal für
Steuerplatinen (z. B. K202) und Zugangssysteme
Elektronische Schlösser und Sicherheitsvorrichtungen
Anwesenheits- und Identifikationssysteme
IoT-Projekte und eingebettete Geräte
Packungsinhalt
Fingerabdrucksensor R503
Kabel mit SH-Stecker 1,0 mm (6 Pins)
Benutzerhandbuch
Warum dieses Produkt wählen?
Kompakte und robuste Bauweise (Zinklegierung)
Schnelle und zuverlässige Fingerabdruckerkennung
Einfache Integration über UART (3,3 V TTL)
Möglichkeit zur individuellen Anpassung der LED-Anzeige
Unterstützt bis zu 200 gespeicherte Fingerabdrücke
Gebrauchsanweisung
1. Anschluss: Der Anschluss des Moduls erfolgt über einen 1,0 mm SH-Stecker (6 Pins).
Pin 1: VCC (3,3 V)
Pin 2: GND
Pin 3: TXD (Datenausgang, Verbindung mit RX des Hosts)
Pin 4: RXD (Dateneingang, Verbindung mit TX des Hosts)
Pin 5: WAKEUP (Signalausgabe bei Fingererkennung)
Pin 6: 3,35 V (Stromversorgung für die Berührungserkennung)
2. Fingerabdruck-Registrierung (AutoEnroll): Legen Sie Ihren Finger sechsmal auf, um eine Vorlage zu erstellen. Die LED zeigt den Fortschritt an (blau – Scanvorgang, gelb – Bild erfolgreich erfasst, grün – Vorlage erstellt, rot – Fehler).
3. Fingerabdruckprüfung (AutoIdentify): Das Modul erfasst den Fingerabdruck und vergleicht ihn mit der gespeicherten Datenbank. Das Ergebnis (Erfolg/Fehler) wird per LED signalisiert und per UART gesendet.
4. Datenbankverwaltung: Sie können die Fingerabdruckdatenbank mithilfe von Befehlen (Speichern, Löschen, Leeren) ergänzen, löschen oder vollständig löschen.
5. LED-Anzeige (AuraLedConfig): Möglichkeit, die Farbe (rot, blau, grün, gelb, lila, weiß, türkis) und den Effekt (blinkend, atmend, Dauerlicht) einzustellen.
6. Energiesparmodus: Das Modul unterstützt den Energiesparmodus, in dem nur die Berührungserkennung mit Strom versorgt wird (durchschnittlich 2 A). Bei Berührung mit dem Finger wird ein Signal zum Aufwecken des Hosts generiert.
Hinweis: Beim Anschluss ist auf eine stabile und rauscharme Stromversorgung (Welligkeit < 50 mV) zu achten. Beim ersten Start sendet das Modul automatisch das Byte 0x55 als Handshake.
