Descrizione

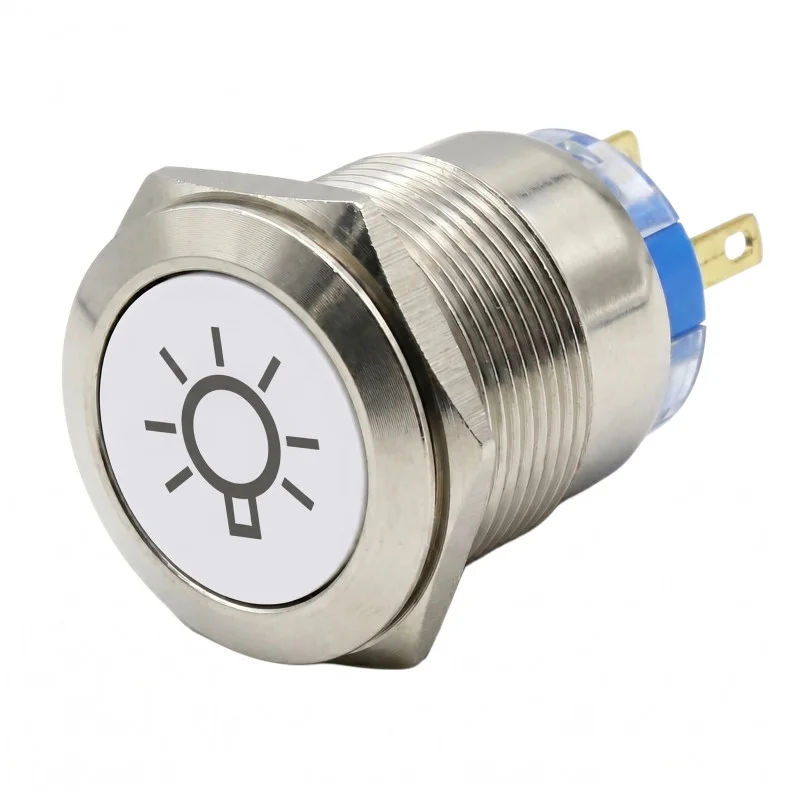

A piros LED háttérvilágítású fém kapcsoló elektromos áramkörök vezérlésére szolgál panelalkalmazásokban, vezérlőszekrényekben vagy világításkapcsolóként. A reteszelő kivitel a megnyomás után fenntartja a kiválasztott állapotot. Az IP65 védettség lehetővé teszi a használatot olyan környezetben, ahol magasabb követelmények vannak az elülső rész por és víz elleni védelmére megfelelő felszerelés esetén.
Műszaki specifikációk
Terméktípus: fém nyomógombos kapcsoló háttérvilágítással
Kapcsolás típusa: reteszelő
Háttérvilágítás színe: piros
LED háttérvilágítás maximális feszültsége: 12 V
Maximális kapcsolt terhelés: 250 V / 5 A
Érintkezők típusa: NO, NC
Szerelési átmérő: 19 mm
Kapcsoló átmérője: 22 mm
Védettség: IP65
Kivitel színe: ezüst
Funkciók és jellemzők
Panelbe szerelhető fém kivitel.
Piros háttérvilágítás a vezérlőelem vizuális jelzéséhez vagy tájékozódásához.
A reteszelő mechanizmus megnyomás után megtartja a bekapcsolt vagy kikapcsolt állapotot.
Az NO és NC érintkezők lehetővé teszik a bekötést záró és nyitó funkcióhoz is.
Az IP65 védettség biztosítja a kapcsoló elülső részének védelmét a szerelőfuratba történő megfelelő behelyezés esetén.
Ideális a következőkhöz
Világítás vezérlése beltéri és védett kültéri alkalmazásokban.
Paneles vezérlőelemek elektromos elosztószekrényekben és vezérlőpanelekben.
Reteszelő kapcsolást és piros háttérvilágítású optikai jelzést igénylő alkalmazások.
19 mm szerelési átmérőjű fém nyomógombos kapcsoló cseréje vagy kiegészítése.
A csomag tartalma
1x fém reteszelő kapcsoló piros háttérvilágítással
Miért válassza ezt a terméket
A kapcsoló egyetlen panelelemben egyesíti a reteszelő vezérlést, a LED háttérvilágítást és az NO/NC érintkezőket.
A műszaki paraméterek közé tartozik az IP65 védettség, a 19 mm-es szerelési átmérő és a 250 V / 5 A maximális kapcsolt terhelés.
A fém test és az ezüst kivitel megfelel a vezérlőpanelekben és műszaki telepítésekben való használatnak.
Telepítési és üzemeltetési utasítások
A kapcsolót egy megfelelő 19 mm-es szerelőfurattal rendelkező panelbe telepítse.
A LED háttérvilágítás tápellátását ne csatlakoztassa 12 V-nál nagyobb feszültségre.
Az elektromos bekötést az NO és NC érintkezők funkciójának és a kívánt vezérlési módnak megfelelően végezze.
Az IP65 védettség megőrzése érdekében a kapcsolót megfelelően mechanikusan be kell helyezni és meg kell húzni a panelben.
Biztonsági figyelmeztetések
A kapcsoló akár 250 V hálózati feszültségű elektromos áramkörökhöz készült, ezért szakszerű beszerelés szükséges.
Telepítés, karbantartás vagy a bekötés megváltoztatása előtt mindig válassza le az érintett áramkör tápellátását.
Ne lépje túl a 250 V / 5 A maximális kapcsolt terhelést.
A helytelen bekötés áramütés, rövidzárlat, túlmelegedés, illetve a kapcsoló és a csatlakoztatott berendezés károsodásának kockázatával jár.
A LED háttérvilágítást csak megfelelő feszültségű forráshoz csatlakoztassa.
