Descrizione

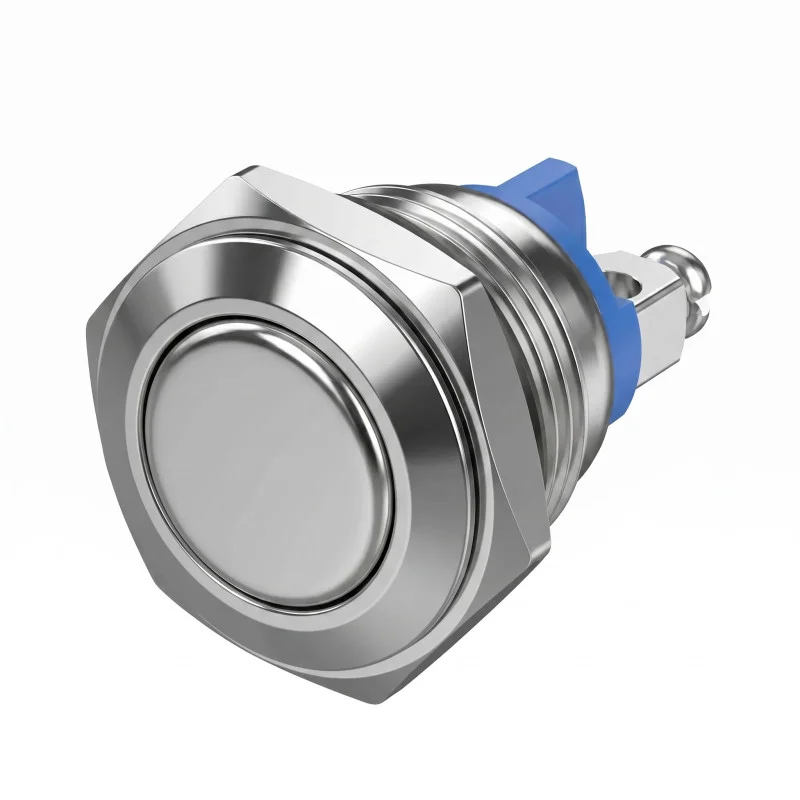

A fém nyomógombos kapcsoló panelbe vagy a készülék burkolatába történő beépítésre szolgál. Az áramkör kézi kapcsolására szolgál, és a fém kivitelnek, valamint az IP67-es védettségnek köszönhetően alkalmas a porral és vízzel szemben fokozott ellenállást igénylő alkalmazásokhoz.
Műszaki specifikációk
Terméktípus: nyomógombos kapcsoló
Test kivitele: fém
A kapcsoló külső átmérője: 18 mm
Beépítési átmérő: 16 mm
Méretek: 18 × 18 × 22 mm
Védettségi fokozat: IP67
Maximális terhelés: 250 V AC / 3 A
Maximális terhelés: 12 V / 15 A
Beépítés: panelbe a menetes test és anya segítségével
Funkciók és jellemzők
Nyomógombos vezérlés az áramkör kapcsolásához.
Fém test mechanikus rögzítéssel a szerelőnyílásba.
Az IP67 védettség biztosítja a por elleni védelmet és a vízbe történő ideiglenes merülés hatásai elleni védelmet az ennek a védettségi fokozatnak megfelelő feltételek mellett.
A szerkezet panelbe történő beépítésre készült.
Az elektromos csatlakozás a kapcsoló hátoldalán található érintkezőkkel van megoldva.
Ideális a következőkhöz
Elektromos berendezések vezérlőpanelei.
Elosztók és vezérlőszekrények.
Magasabb védettségi fokozatú fém panelkapcsolót igénylő berendezések.
Kisfeszültségű és hálózati vezérlőáramkörök a megadott elektromos értékeken belül.
A csomag tartalma
1× fém nyomógombos kapcsoló
Rögzítőanya a kapcsoló menetes testén
Miért válassza ezt a terméket
A megadott IP67 védettséggel rendelkezik a fokozott por- vagy nedvességtartalmú környezetben való használathoz.
A panelbe történő beépítés lehetővé teszi a szilárd rögzítést egy 16 mm átmérőjű furatba.
A fém kivitel alkalmas a mechanikusan jobban igénybe vett vezérlési pontokhoz.
A megadott elektromos értékek lehetővé teszik a használatot különböző típusú kapcsolt áramkörökben a maximális terhelés betartása mellett.
Telepítési és üzemeltetési utasítások
A kapcsolót 16 mm átmérőjű szerelőnyílásba telepítse.
Csatlakoztatás előtt ellenőrizze, hogy az áramkörben lévő feszültség és áramerősség nem haladja meg a kapcsoló megadott értékeit.
Szereléskor biztosítsa a rögzítőanya szoros meghúzását a menet vagy a kapcsoló testének károsodása nélkül.
A csatlakoztatásnak meg kell felelnie a kapcsolt áramkör funkciójának és az adott berendezés követelményeinek.
Biztonsági figyelmeztetések
250 V AC hálózati feszültséggel történő használat esetén áramütés veszélye áll fenn.
A hálózati feszültségű áramkörökbe történő beépítést és csatlakoztatást csak megfelelő elektrotechnikai képesítéssel rendelkező személy végezheti.
Telepítés, karbantartás vagy szétszerelés előtt mindig válassza le a kapcsolt áramkör tápellátását.
Ne lépje túl a megadott maximális feszültség- és áramértékeket.
A kapcsoló helytelen csatlakoztatása vagy túlterhelése túlmelegedés, rövidzárlat vagy a berendezés károsodásának kockázatához vezet.
