Descrizione

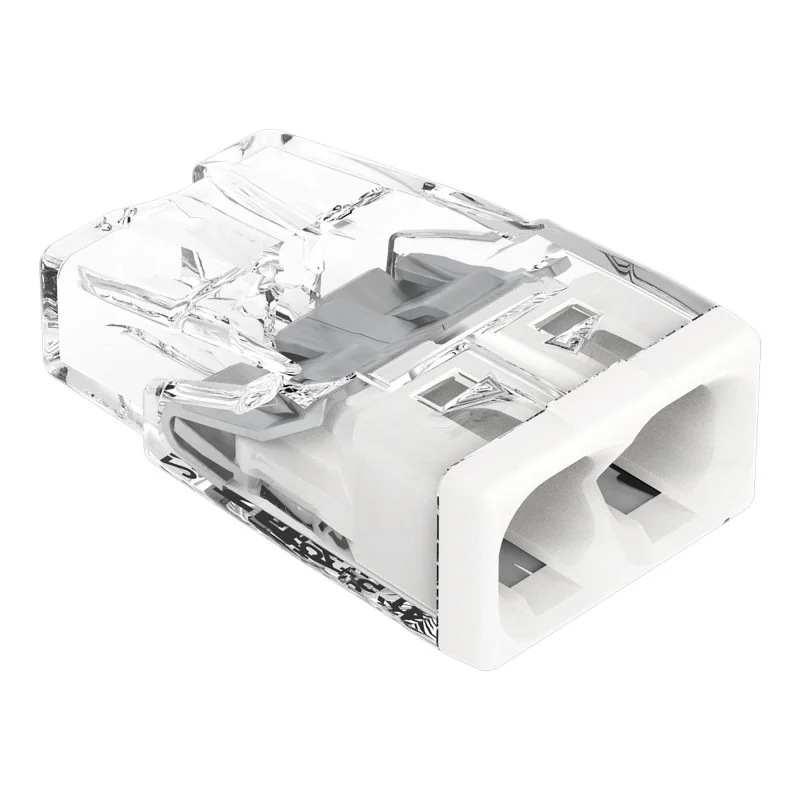

WAGO 2273-202 installationsterminalen bruges til at forbinde to massive ledere ved direkte indsættelse i kontakten. Den er beregnet til elektrisk installationsbrug på steder, hvor en hurtig, kompakt og tydelig forbindelse af ledere uden skrueforbindelser er påkrævet. Sælges i 1 stk.
Tekniske specifikationer
Model: WAGO 2273-202
Forbindelsesteknologitype: PUSH WIRE
Antal tilslutningspunkter: 2
Antal potentialer: 1
Designet til massive ledere
Ledningstværsnitsområde: 0,5 til 2,5 mm²
Afisoleringslængde: 11 mm
Forbindelsesretning: lateral
Nominel spænding: 450 V
Nominel strøm: 24 A
Designoverspænding: 4 kV
Overspændingskategori: II
Forureningsniveau: 2
Omgivende lufttemperatur under drift: op til +60 °C
Kontinuerlig driftstemperatur: 105 °C
Temperaturbetegnelse i henhold til EN 60998: T60
Kropsfarve: gennemsigtig
Husfarve: hvid
Isoleringsmateriale: polycarbonat (PC)
Brandbarhedsklasse i henhold til UL94: V2
Kontaktmateriale: elektrolytisk kobber
Kontaktoverflade: tin
Klemmefjedermateriale: kromnikkelfjederstål (CrNi)
Dimensioner: 10 x 5,8 x 16,7 mm
Vægt: 0,7 g
Funktioner og egenskaber
Skrueløs ledertilslutning ved direkte indføring.
Kompakt design til brug i installationsbokse på steder med begrænset plads.
Det gennemsigtige hus muliggør visuel inspektion af ledningsindføringen.
Terminalen er beregnet til tilslutning af massive ledere.
Designet understøtter hurtig montering uden brug af værktøj ved tilslutning af ledningen.
Ideel til
Elektriske installationer i private hjem og industri.
Tilslutning af faste ledninger i installations- og samledåser.
Reparationer og ændringer af faste linjer.
Installationer hvor der kræves en kompakt forbindelse af to ledere.
Pakkens indhold
1 stk. installationsterminaler WAGO 2273-202
Hvorfor vælge dette produkt?
Klart defineret antal tilslutningspunkter og defineret område for ledertværsnit.
Kompakte dimensioner til installation på begrænset plads.
Transparent design til kontrol af korrekt isætning af ledningen.
PUSH WIRE-teknologi uden skrueforbindelser.
Verificerede elektriske og temperaturparametre til installationsbrug.
Installations- og betjeningsvejledning
Afisoler ledningen 11 mm før tilslutning.
Terminalen er designet til massive ledere inden for det specificerede tværsnitsområde.
Før ledningen direkte ind i terminalen, indtil den stopper.
Udfør kun installationen, når strømforsyningen er afbrudt.
Sikkerhedsmeddelelse
Produktet er beregnet til elektriske installationer, og forkert brug kan resultere i elektrisk stød eller kortslutning.
Udfør kun installationen på spændingsløse ledninger.
Overhold det foreskrevne tværsnitsområde og længden af afisoleringen.
Brug ikke en beskadiget terminal eller ledninger med beskadiget isolering.
Installation i faste elektriske installationer skal udføres af en kvalificeret person.
