Descrizione

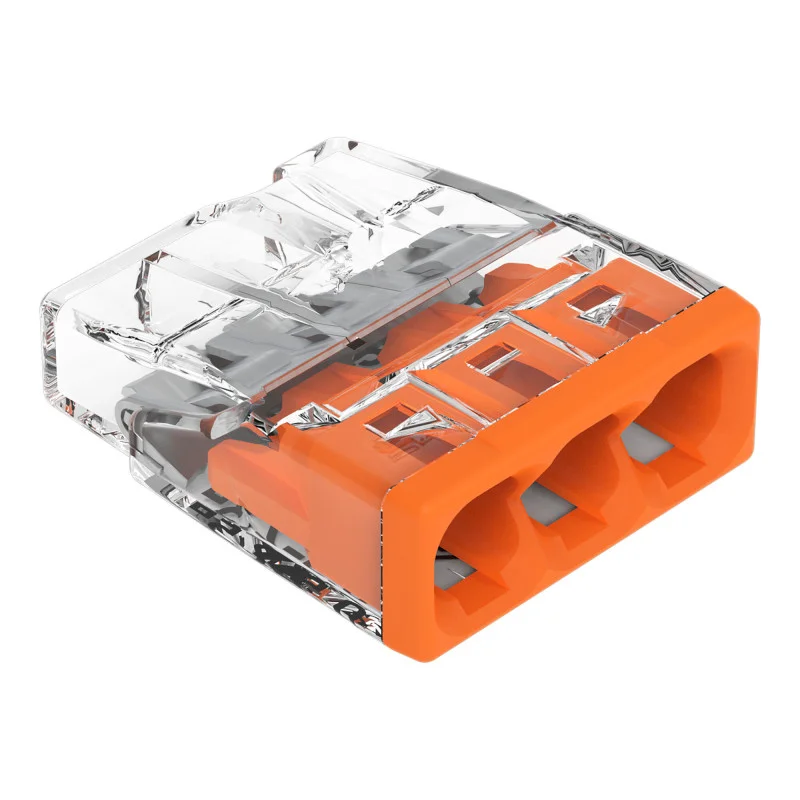

WAGO 2273-203 er en kompakt 3-vejs stikforbindelse til tilslutning af massive kobberledere i samledåser og andre elektriske installationsapplikationer. Push-in-designet muliggør hurtig og direkte isætning af lederen uden skruning. Det transparente hus gør det nemt at inspicere lederens isætning visuelt.
Tekniske specifikationer
Producent: WAGO
Model: 2273-203
Serie: 2273 KOMPAKT SKUBBRÅD
Produkttype: samledåsestik
Antal ture: 3
Nominel strøm: 24 A
Nominel spænding: 450 V
Ledningstværsnit: 2,5 mm2
Ledningsstørrelse: 16 AWG, 20 AWG
Monteringstype: kabel
Termineringstype: push-in-ledning
Kontaktmateriale: kobber
Farve: orange, klar
Maksimal driftstemperatur: 60 °C
Indkapslet: ja
Forsikret: nej
Certificering for farligt område: nej
Funktioner og egenskaber
Kompakt design til brug i installations- og fordelerskabe.
Push-in-ledertilslutning uden skrueterminaler.
Transparent hus til kontrol af korrekt isætning af ledningen.
3 separate indgange til tilslutning af tre ledninger.
Isoleret stikhus til elektrisk installation.
Ideel til
Tilslutning af ledninger i elektriske installationer i private hjem og industri.
Til brug i samle- og installationsdåser.
Hurtig og tydelig tilslutning af massive kobberledere.
Pakkens indhold
WAGO 2273-203 stik
Hvorfor vælge dette produkt?
Tydelig identificeret WAGO katalognummer 2273-203.
Kompakt design egnet til begrænset installationsplads.
Det gennemsigtige hus muliggør visuel inspektion af ledningsforbindelsen.
Push-in-tilslutningsmetoden forenkler monteringen uden skrueforbindelser.
De tekniske parametre på 24 A og 450 V svarer til brug i elektriske installationer inden for produktets tilsigtede anvendelsesområde.
Installations- og betjeningsvejledning
Designet til ledere i det sortiment og design, der svarer til produktspecifikationen.
Før ledningen isættes, er det nødvendigt at afisolere isoleringen korrekt og kontrollere, at ledningsenden er ubeskadiget.
Efter tilslutning anbefales det at verificere ledningens position visuelt gennem det gennemsigtige stik.
Udfør kun installationen i overensstemmelse med reglerne for elektriske installationer og med hensyntagen til produktets nominelle spænding og strøm.
Sikkerhedsmeddelelse
Produktet er beregnet til elektriske installationer; forkert tilslutning kan resultere i elektrisk stød, kortslutning eller overophedning af tilslutningen.
Kredsløbet skal afbrydes fra strømmen før montering eller adskillelse.
Installation ved 450 V må kun udføres af en person med passende faglige kvalifikationer.
Overskrid ikke produktets nominelle elektriske og temperaturmæssige parametre.
Brug ikke et beskadiget stik eller ledninger med beskadiget isolering eller uegnet design.
