Descrizione

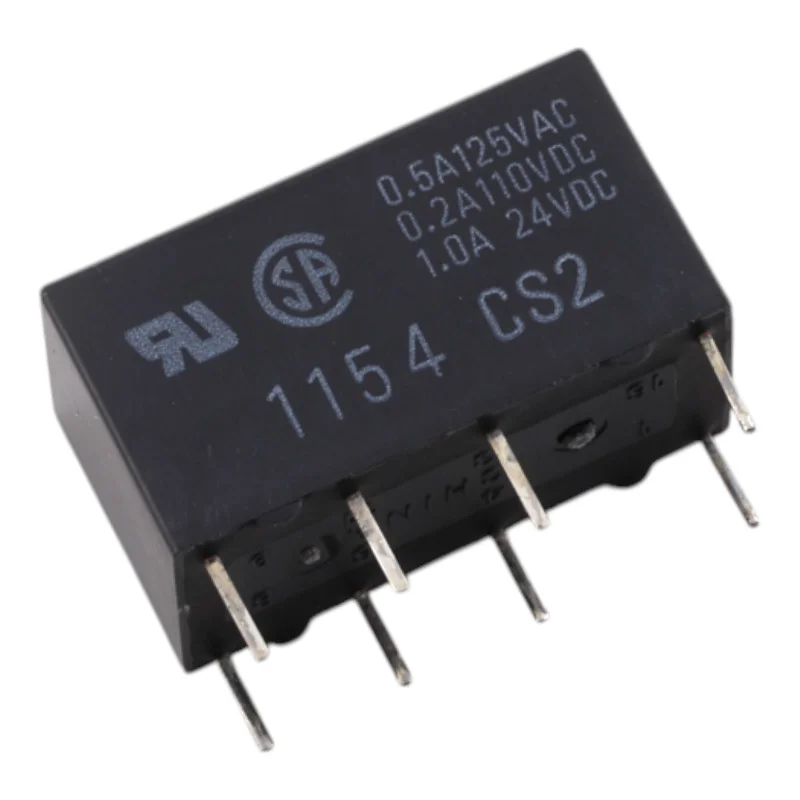

Az Omron G5V-2-H1 egy nagy tekercsérzékenységű (nagy érzékenységű) miniatűr jelrelé, amelyet alacsony és közepes teljesítményű áramkörök kapcsolására terveztek vezérlő- és mérőáramkörökben. A DPDT (2c) konfigurációnak köszönhetően két független érintkezőág egyidejű kapcsolását teszi lehetővé kompakt kialakításban.
Műszaki adatok
Modellsorozat: G5V-2
Verzió: G5V-2-H1
Névleges tekercsfeszültség: 24 V DC
Névleges tekercsáram: 8,33 mA
Tekercs ellenállása: 2880
Tekercsfogyasztás: körülbelül 200 mW
Érintkezők: DPDT (2c)
Érintkező típusa: kétágú keresztléc
Érintkező anyaga: Ag + Au-ötvözet
Névleges terhelés (ohmos): 0,5 A 125 VAC feszültségnél; 1 A 24 VDC feszültségnél
Névleges folyamatos áram (névleges átviteli áram): 2 A
Maximális kapcsolási feszültség: 125 VAC, 125 VDC
Maximális kapcsolási áram: 1 A
Érintkező ellenállás: max. 100 m
Kapcsolási idő: maximum 7 ms
Nyitási idő: max. 3 ms
Szigetelési ellenállás: min. 1000 M (500 VDC feszültségnél)
Dielektromos szilárdság a tekercs és az érintkezők között: 1000 VAC, 50/60 Hz 1 percig
Azonos polaritású érintkezők közötti átütési szilárdság (nagy érzékenység): 500 VAC, 50/60 Hz 1 percig
Különböző polaritású érintkezők közötti átütési szilárdság: 1000 VAC, 50/60 Hz 1 percig
Lökőfeszültség-állóság: 1500 V (10 x 160 µs)
Környezeti üzemi hőmérséklet: -25 °C és +70 °C között (jegesedés és páralecsapódás nélkül)
Üzemi környezeti páratartalom: 5% és 85% között
Súly: körülbelül 5 g
Funkciók és jellemzők
Nagy érzékenységű változat csökkentett tekercsfogyasztással az energiahatékony vezérlőáramkörökhöz
DPDT (2c) konfiguráció két jelág kapcsolására
Kétágú keresztléces kialakítású érintkezők a megbízható jelváltáshoz
Meghatározott kapcsolási idők gyors vezérlési alkalmazásokhoz
Magas szigetelési ellenállás és bevált dielektromos paraméterek a biztonságos áramkör-leválasztáshoz
Ideális a következőkhöz:
Vezérlő és automatizáló modulok
Mérőeszközök és tesztberendezések
Jelkapcsolás ipari és laboratóriumi elektronikában
Logikai és teljesítményrész közötti interfész galvanikus leválasztási követelménygel
A csomag tartalma
1x Omron G5V-2-H1 relé, 24 V DC tekercs
Miért válassza ezt a terméket?
Bevált jelzőrelék választéka meghatározott elektromos és szigetelési paraméterekkel
Nagy érzékenységű opció korlátozott tekercsfogyasztású alkalmazásokhoz
A DPDT érintkezők rugalmas vezetékezést tesznek lehetővé (két ág kapcsolása)
Az érintkezési és szigetelési paraméterek széles körű vezérlési alkalmazásokhoz alkalmasak
Telepítési és üzemeltetési utasítások
Tervezéskor vegye figyelembe a terhelés típusát (ohmos/induktív), és szükség esetén használjon zavarszűrő elemeket a túlfeszültség korlátozására a tágulás során.
Vegye figyelembe a 24 V DC tekercs névleges feszültségét, és biztosítson stabil tápellátást, beleértve a helyes polaritást is.
A hosszú távú megbízhatóság érdekében ellenőrizze a kapcsolási áramokat és feszültségeket valós üzemi körülmények között.
Biztonsági figyelmeztetés
A relé akár 125 VAC / 125 VDC feszültséget is képes kapcsolni; a veszélyes feszültségekkel való munkavégzéshez szakmai képesítés és a vonatkozó szabványok betartása szükséges.
A kezelés megkezdése előtt válassza le a készüléket a tápellátásról, és ellenőrizze, hogy nincs-e feszültség alatt.
