Granina sklopka YBLX-ME/8112, ravni valjak-Spedizione veloce

Descrizione

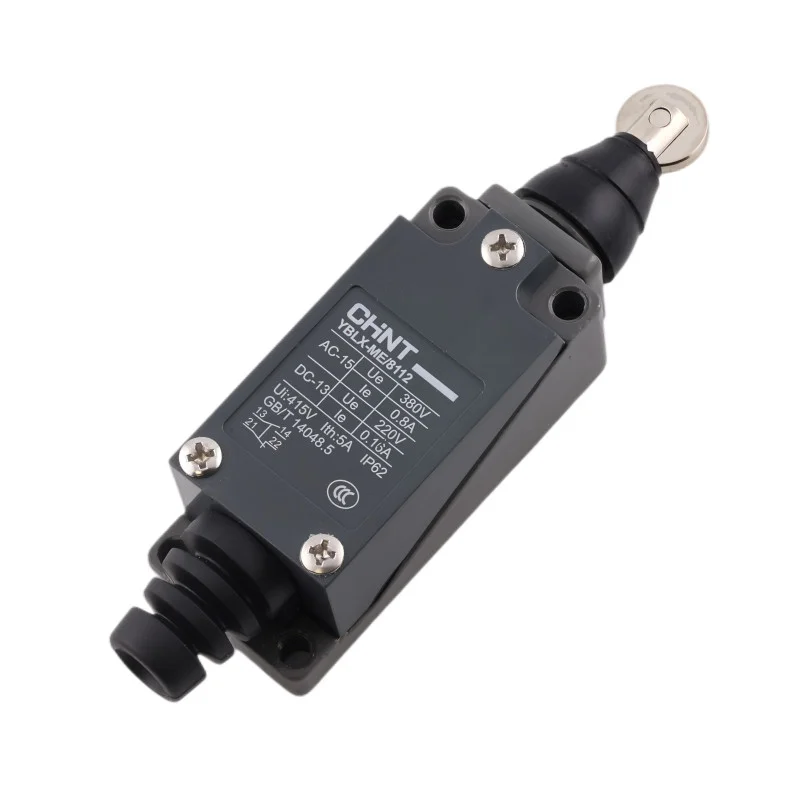

Granična sklopka CHND YBLX-ME/8112 je elektromehanička pozicijska sklopka s ravnim valjkom dizajnirana za detekciju krajnjeg položaja i kontrolu pozicijskog kretanja u industrijskim primjenama. Koristi se za pouzdanu signalizaciju kraja hoda, blokiranje kretanja i sekvencijalnu kontrolu strojnih mehanizama.

Tehničke specifikacije

Model: YBLX-ME/8112

Vrsta upravljačke glave: ravni valjak

Kontakti: 1NO + 1NC

Maksimalna radna sila (OF): 20 N

Maksimalni radni hod (PT): 5 mm

Minimalna razlika hoda (OT): 2 mm

Nazivni napon izolacije (Ui): 380 V

Kategorija upotrebe AC-15: Ue 380 V, Ie 0,8 A

Kategorija upotrebe DC-13: Ue 220 V, Ie 0,2 A

Razina zaštite: IP62

Dimenzije tijela: visina 120 mm (maks.), širina 28,5 mm (maks.), dubina 28 mm (maks.)

Razmak montaže: 56 mm

Montažne rupe: 2x Ø4,1 mm

Navoji za montažu/komponente: 2x M5

Promjer remenice: Ø13 mm

Funkcije i značajke

Mehaničko upravljanje s ravnim valjkom za osjet kretanja grebena, graničnika i kliznih dijelova

Kombinacija normalno zatvorenog i normalno otvorenog kontakta (1NC + 1NO) za upravljanje i signalizaciju

Kompaktni metalni dizajn pogodan za industrijska okruženja

Pogodno za upravljačke krugove u kategorijama AC-15 i DC-13

Idealno za

Krajnji položaji linearnih i rotacijskih mehanizama

Industrijski strojevi, transporteri, oprema za pakiranje i montažu

Signalizacija položaja u automatizaciji i upravljanju strojevima

Primjene gdje je potrebno mehaničko mjerenje puta

Sadržaj paketa

Granična sklopka CHINT YBLX-ME/8112

Zašto odabrati ovaj proizvod?

Standardizirani dizajn graničnih prekidača za industrijsku upotrebu

1NO + 1NC kontakti omogućuju fleksibilno ožičenje u upravljačkim krugovima

Mehanički dizajn s ravnim valjkom prikladan je za ponovljeno detektiranje položaja

Jasno definirane kategorije električne upotrebe AC-15 i DC-13

Upute za instalaciju i uporabu

Postavite prekidač na čvrstu površinu i osigurajte da je upravljački element opterećen u propisanom smjeru kretanja mehanizma.

Prilikom spajanja provjerite funkciju 1NO i 1NC kontakata i odaberite ispravne terminale prema potrebnoj upravljačkoj logici.

Osigurajte odgovarajuće mehaničke graničnike kako biste spriječili prekomjerno opterećenje regulatora.

Sigurnosna obavijest

Instalaciju i spajanje treba izvoditi samo kada je napajanje isključeno i to od strane kvalificirane osobe.

U strujnim krugovima s opasnim naponima, nepravilna instalacija može uzrokovati strujni udar ili oštećenje opreme.

Slijedite zahtjeve primjene za osigurače i zaštitu od kratkih spojeva i preopterećenja.
