Descrizione

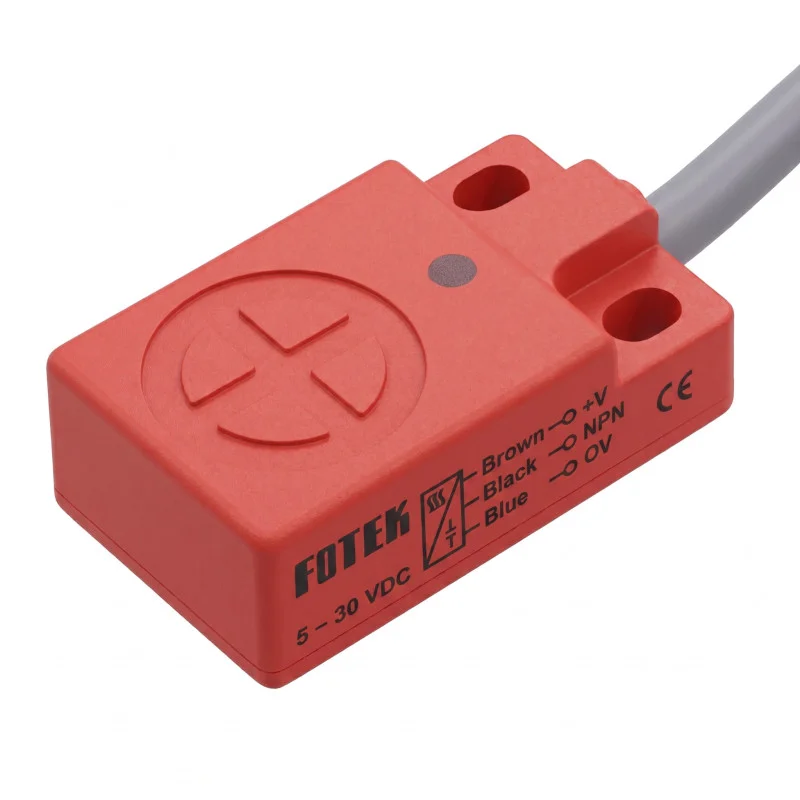

SP-05NB je indukčný snímač priblíženia v doskovom prevedení pre bezkontaktnú detekciu kovových objektov. Je určený na montáž do pevných mechanických zostáv, kde je požadované spínanie výstupu pri dosiahnutí nastavenej snímacej vzdialenosti. Prevedenie s káblom a obdĺžnikovým telom s montážnymi otvormi uľahčuje inštaláciu do strojov, prípravkov a automatizačných celkov.
Technické špecifikácie
Model: SP-05NB
Séria: PS Series Inductive Proximity Sensor
Typ prevedenia: plate type, doskové prevedenie
Výstupná metóda: NPN
Výstupný stav: NC
Snímacia vzdialenosť: 5,0 mm
Spôsob montáže: flushed
Snímací smer: vertical
Napájacie napätie: 1030 VDC
Odozva: 800 Hz
Maximálny výstupný prúd: 150 mA
Maximálny odber prúdu: 10 mA
Zvyškové napätie: menej ako 0,1 V
Zvodič zvlnenia napájania: menej ako 20 % Vp-p
Hysterézia: menej ako 10 % snímacej vzdialenosti
Tepelný drift: menej ako 10 µm na °C
Napäťový drift: menej ako 1 µm na V
Ochranné obvody: ochrana proti skratu a prepólovaniu
Pracovná teplota: -25 °C až +80 °C
Pracovná vlhkosť: 35% až 95% RH
Krytie: IP67
Farba snímacej plochy pre NPN: červená
Rozmery tela: 30,5 × 18,0 mm
Dĺžka tela bez kábla: 10,0 mm
Dĺžka kábla: 200 cm
Montážne otvory: 2 otvory
Funkcie a vlastnosti
Bezkontaktná indukčná detekcia kovových predmetov bez mechanického opotrebovania snímacej časti.
Doskové obdĺžnikové prevedenie vhodné na upevnenie pomocou skrutiek.
Zapustené prevedenie snímača pre montáž do roviny s okolitým materiálom.
NC výstup pre aplikácie, kde je požadovaný zopnutý stav v pokojovej polohe.
Trojvodičové DC zapojenie podľa schémy pre NPN variant.
Káblový vývod z tela snímača pre pevné pripojenie v inštalácii.
Krytie IP67 pre použitie v priemyselnom prostredí.
Ideálne pre
Detekciu kovových dielov v automatizačnej technike.
Polohovú kontrolu v prípravkoch, dopravníkoch a strojných zariadeniach.
Koncové a prítomné snímanie v priemyselných aplikáciách.
Inštalácia s obmedzeným montážnym priestorom, kde nie je vhodné valcové prevedenie snímača.
Obsah balenia
Indukčný snímač priblíženia SP-05NB s káblom.
Prečo zvoliť tento produkt
Overené technické parametre pre DC napájanie 1030 V.
Kombinácia doskového tela, zapustenej montáže a vertikálneho snímania pre presné mechanické začlenenie.
NC NPN prevedenie pre špecifické požiadavky riadiacich a signalizačných obvodov.
Integrovaná ochrana proti skratu a prepólovaniu zvyšuje odolnosť pri zapojení.
Krytie IP67 a široký rozsah pracovnej teploty podporujú nasadenie v priemyselnej prevádzke.
Pokyny na inštaláciu a prevádzku
Dodržte zapojenie vodičov podľa schémy pre NPN DC snímač.
Snímač inštalujte ako zapustený typ, aby boli zachované deklarované snímacie vlastnosti.
Napájacie napätie musí zodpovedať rozsahu 1030 VDC.
Záťaž pripájajte v súlade s výstupným zapojením NPN a neprekračujte maximálny výstupný prúd.
Pri montáži zaistite mechanickú stabilitu a ochranu kábla proti ťahu, ohybu a poškodeniu.
Bezpečnostné upozornenie
Výrobok je elektrický snímač určený pre správne navrhnuté DC obvody.
Nesprávne zapojenie môže viesť k poškodeniu snímača, skratu alebo poruche výstupu.
Montáž a zapojenie vykonávajte pri odpojenom napájaní.
Pri inštalácii v priemyselnom zariadení zaistite ochranu proti mechanickému poškodeniu kábla a tela snímača.
Odborná montáž je vhodná najmä pri zapojení do riadiacich systémov a strojných zariadení.
