Descrizione

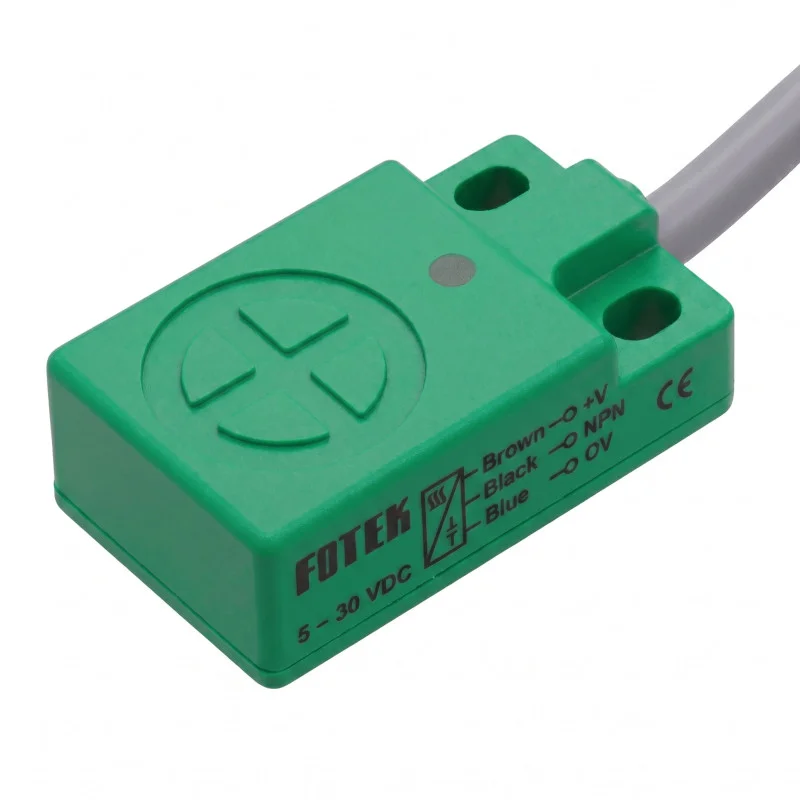

Indukčný približovací senzor FOTEK SP-05PB je bezkontaktný snímač určený na detekciu kovových objektov v automatizačných a strojných aplikáciách. Prevedenie s plochým telom umožňuje pevnú montáž do konštrukcií a zariadení, kde je požadovaná opakovateľná detekcia v krátkej vzdialenosti. Senzor je určený pre jednosmerné napájanie a používa tranzistorový výstup PNP.
Technické špecifikácie
Model: FOTOK SP-05PB
Produktový rad: PS Series Inductive Proximity Sensor
Typ senzora: indukčný približovací senzor
Prevedenie: plate type, doskové prevedenie
Výstupná metóda: PNP
Výstupný stav: NC
Snímacia vzdialenosť: 5,0 mm
Spôsob montáže: flushed
Snímací smer: vertical
Napájacie napätie: 10 až 30 VDC
Maximálny výstupný prúd: 150 mA
Maximálny odber prúdu: 10 mA
Zvyškové napätie: menej ako 0,1 V
Zvlnenie napájania: menej ako 20 % Vp-p
Hysterézia: menej ako 10 % snímacej vzdialenosti
Teplotný drift: menej ako 10 µm na °C
Napäťový drift: menej ako 1 µm na V
Ochranný obvod: ochrana proti skratu a prepólovaniu
Pracovná teplota: -25 °C až +80 °C
Pracovná vlhkosť: 35% až 95% RH
Krytie: IP67
Frekvencia odozvy: 800 Hz
Rozmery tela: 30,5 × 17,5 × 10,0 mm
Dĺžka tela v bočnom pohľade: 18,0 mm
Zapojenie vodičov: hnedý +10 až 30 VDC, modrý 0 V, čierny výstup
Funkcie a vlastnosti
Bezkontaktná indukčná detekcia kovových objektov bez mechanického opotrebovania.
Ploché puzdro na montáž na rovnú plochu zariadenia alebo do konštrukčného celku.
Zapustené prevedenie snímača na inštaláciu do kovového okolia podľa montážnych podmienok výrobcu.
Tranzistorový PNP výstup v prevedení NC.
Trojvodičové pripojenie pre jednosmerné napájanie a výstupný signál.
Ochrana proti skratu a prepólovaniu zvyšuje odolnosť pri zapojení.
Krytie IP67 umožňuje použitie v priemyselnom prostredí so zvýšenými nárokmi na odolnosť proti prachu a vode.
Ideálne pre
Polohovú detekciu kovových častí v strojoch a automatizačných systémoch.
Snímanie prítomnosti kovových dielov na prípravkoch, posuvných mechanizmoch a dopravníkoch.
Koncové a referenčné snímanie v priemyselných zariadeniach.
Integráciu do riadiacich systémov pracujúcich s PNP vstupmi.
Obsah balenia
Indukčný približovací senzor FOTEK SP-05PB s pripojovacím káblom.
Prečo zvoliť tento produkt
Jasne určený model s overiteľným označením SP-05PB.
Kombinácia doskového prevedenia, zapustenej montáže a PNP NC výstupu pre priemyselné snímacie úlohy.
Uvedené elektrické a prevádzkové parametre zodpovedajú špecifikácii výrobkového radu pre DC variant a rozmerovej tabuľke pre model SP-05PB.
Ochranné obvody a krytie IP67 podporujú nasadenie v technických aplikáciách s požiadavkou na prevádzkovú odolnosť.
Pokyny na inštaláciu a prevádzku
Pri zapojení dodržte vodiče podľa schémy: hnedý na kladný pól napájania, modrý na 0 V, čierny ako výstup.
Dodržte zapustený spôsob montáže zodpovedajúci prevedeniu senzora.
Pred uvedením do prevádzky overte kompatibilitu PNP NC výstupu so vstupom nadradeného zariadenia.
Montáž vykonávajte s ohľadom na snímací smer a pracovnú vzdialenosť senzora.
Bezpečnostné upozornenie
Nesprávne zapojenie môže viesť k poškodeniu senzora alebo pripojeného vstupu riadiaceho systému.
Pri inštalácii odpojte napájanie.
Zabráňte skratu výstupného vodiča a prekročeniu povoleného výstupného prúdu.
Inštaláciu do priemyselného zariadenia má vykonávať osoba so znalosťou elektrických obvodov a riadiacich vstupov.
