Descrizione

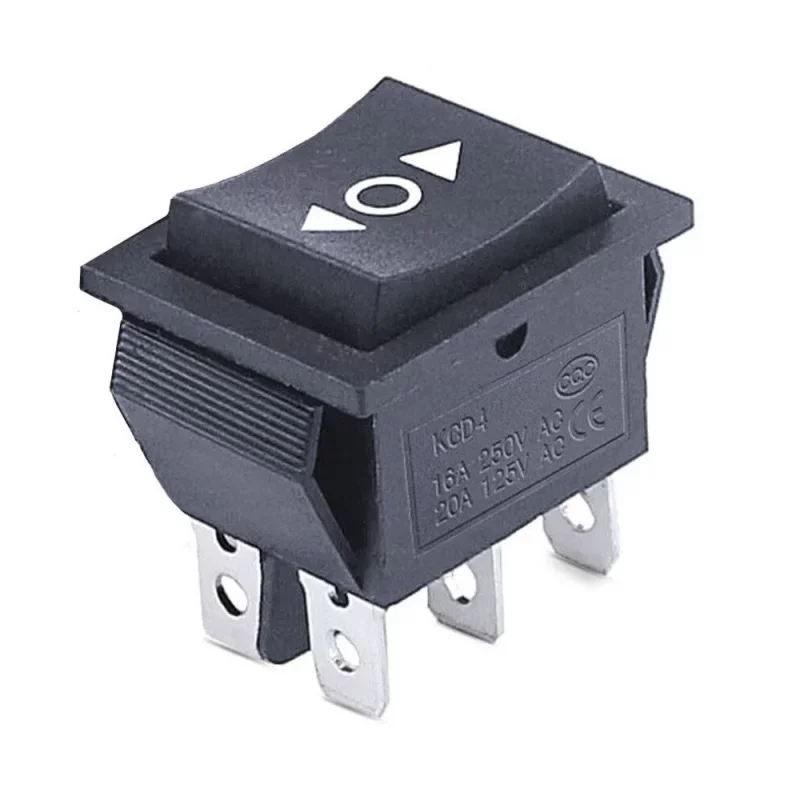

L’interrupteur à bascule rectangulaire de type KCD4 est conçu pour un montage sur panneau et la commutation de circuits à trois positions : MARCHE-ARRÊT-MARCHE. Il est de type momentané (sans verrouillage) : après relâchement, le levier revient à sa position initiale. Les pictogrammes fléchés facilitent l’orientation de l’utilisateur lors de la commande directionnelle.
Spécifications techniques
Type : KCD4
Fonction de contact : MARCHE-ARRÊT-MARCHE (interrupteur)
Version : sans verrouillage (couple)
Charge nominale : max. 250 V / 15 A
Charge nominale (alternative) : 125 V / 20 A
Nombre de broches : 6 broches
Connecteurs : Faston 6,3 mm
Protection : IP20
Couleur : noir
Marques sur le berceau : flèches
Trou de fixation (découpe) : 29,5 x 22,4 mm
Dimensions du boîtier : 31 x 25 x 35 mm
Hauteur d’installation (profondeur requise dans le panneau) : 28 mm
Fonctions et caractéristiques
Interrupteur à trois positions ON-OFF-ON pour la sélection du sens de marche ou deux modes avec position neutre
Conception de couple sans crantage pour un fonctionnement à court terme
Montage sur panneau dans une découpe rectangulaire
Bornes pour connexion rapide utilisant des connecteurs plats Faston de 6,3 mm
Pictogrammes sur le berceau pour une identification claire de la position
Idéal pour
Panneaux de commande et tableaux de distribution
Commande directionnelle des moteurs à courant continu (par exemple, marche avant/arrière) associée à un câblage approprié
Commande du mode de l’appareil avec position centrale d’arrêt
Applications industrielles et d’atelier, dispositifs de test
Contenu de l’emballage
1 interrupteur à bascule KCD4
Pourquoi choisir ce produit ?
Format KCD4 standard pour un remplacement facile dans les panneaux existants
Version à couple adapté aux commandes nécessitant un retour à la position de départ
Connexion simple via connecteur Faston 6,3 mm et montage rapide sur panneau
Conception du panneau : trou de montage et profondeur d’installation clairement définis
Instructions d’installation et d’utilisation
Avant l’installation, vérifiez la taille du trou de montage de 29,5 x 22,4 mm et la profondeur requise dans le panneau de 28 mm.
Pour les connexions, utilisez les connecteurs Faston 6,3 mm correspondants et des fils dimensionnés pour la charge actuelle de l’application.
Vérifiez la connexion des contacts par mesure ou selon le schéma de votre application (ON-OFF-ON, 6 broches).
Avis de sécurité
Lors de l’utilisation du produit sur une tension secteur de 220 à 250 V CA, il est impératif de respecter les principes de fonctionnement des équipements électriques. L’installation et la maintenance doivent être effectuées uniquement lorsque l’alimentation électrique est coupée.
Respectez les distances d’isolation, les fusibles et les enveloppes requis en fonction de l’application. L’indice de protection IP20 ne protège pas contre les infiltrations d’eau.
