Descrizione

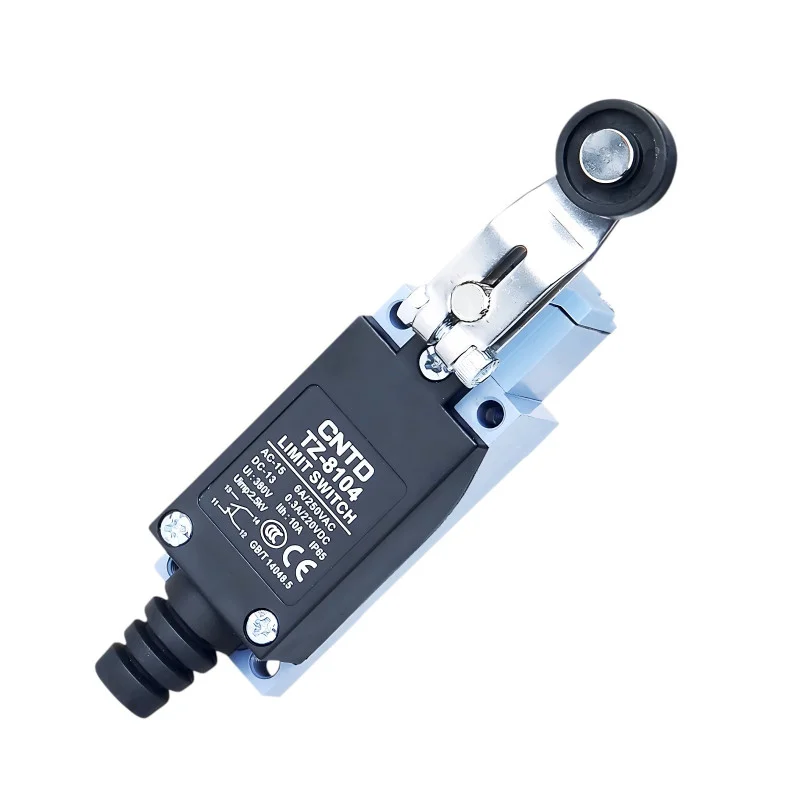

Le capteur de fin de course CNTD TZ-8104 de la série TZ-8 est un capteur mécanique industriel robuste, conçu pour la détection précise des positions d’extrémité et des butées mécaniques. Sa conception verticale, avec levier et galet métalliques, assure une transmission de mouvement fluide, une large plage de fonctionnement et une grande fiabilité, même sous charges mécaniques répétées dans des conditions d’utilisation exigeantes.
Spécifications techniques
Type : interrupteur de fin de course mécanique
Modèle : TZ-8104
Configuration des contacts : 1× NO + 1× NC (double circuit)
Résistance de contact : max. 25 m
Résistance d’isolement : min. 100 M (à 500 V CC)
Rigidité diélectrique : 1500 V CA / 1 minute
Vitesse de fonctionnement : 5 mm/s à 0,5 m/s
Durée de vie mécanique : jusqu’à 1 000 000 de cycles
Durée de vie électrique : plus de 500 000 cycles de commutation
Température de fonctionnement : -20 °C à +70 °C
Humidité relative : max. 95 % HR
Protection : IP65
Dimensions du boîtier : 29 × 27 × 128 mm
Poids : 178 g
Tensions et courants nominaux
| Résistif (CA) | 125 V CA | 5 A | 5 A |
| 250 V CA | 5 A | 5 A | |
| Résistif (CC) | 830 V CC | 5 A | 5 A |
| 125 V CC | 0,4A | 0,4A | |
| 250 V CC | 0,2A | 0,2A | |
| Induction (CA) | 125 V CA | 3 A | 3 A |
| 250 V CA | 3 A | 3 A | |
| Inductif (CC) | 830 V CC | 4 A | 4 A |
| 125 V CC | 3 A | 3 A | |
| 250 V CC | 3 A | 3 A | |
| Courant de surtension | 12 A | 24 A |
Fonctions et caractéristiques
Construction verticale avec levier et poulie en métal
Fonctionnement fluide avec un chevauchement de mouvement autorisé plus important
Mécanisme à double ressort pour une longue durée de vie
Boîtier robuste en alliage d’aluminium et plastique renforcé
Résistance à l’eau, à l’huile et à la poussière (IP65)
Conception traversante pour faciliter le câblage
Convient aux applications CA et CC
Idéal pour
Automatisation industrielle et lignes de production
Systèmes de convoyage et de manutention
Machines CNC et centres d’usinage
machines d’emballage et d’assemblage
Applications de positionnement et de sécurité
Contenu de l’emballage
Interrupteur de fin de course CNTD TZ-8104
Pourquoi choisir ce produit ?
Série industrielle éprouvée CNTD TZ-8
résistance mécanique élevée et paramètres stables
Longue durée de vie des contacts et des pièces mécaniques
Utilisation universelle dans une large gamme d’applications
Solution fiable avec un excellent rapport qualité-prix
