Descrizione

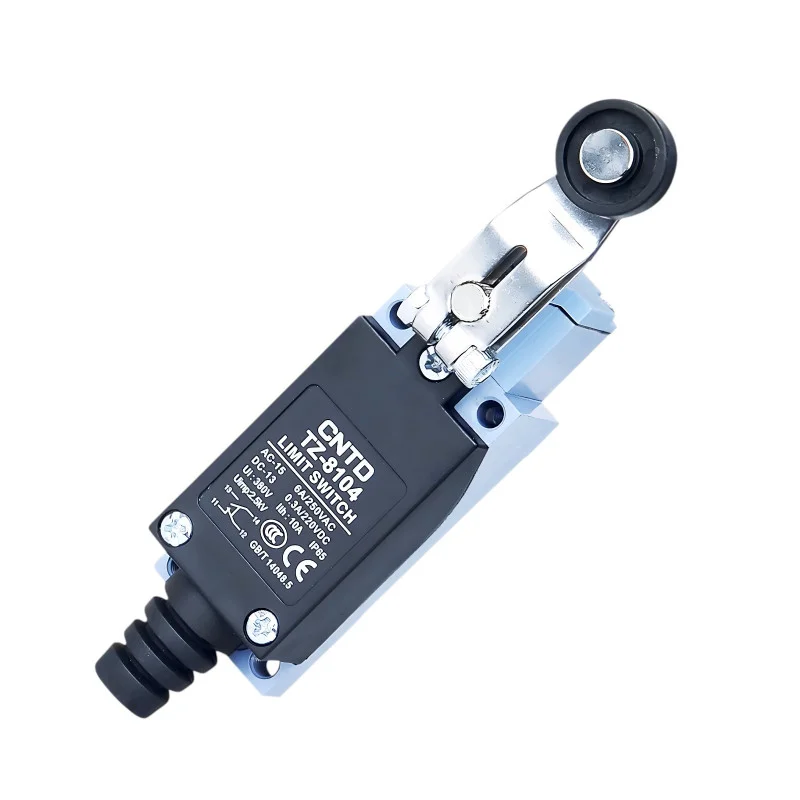

El interruptor de límite CNTD TZ-8104 de la serie TZ-8 es un robusto interruptor mecánico industrial diseñado para la detección precisa de posiciones finales y topes mecánicos. Su diseño vertical con palanca y rodillo metálicos permite una transmisión suave del movimiento, un mayor rango de trabajo y un funcionamiento fiable incluso bajo cargas mecánicas repetidas en condiciones de funcionamiento exigentes.
Especificaciones técnicas
Tipo: interruptor de límite mecánico
Modelo: TZ-8104
Disposición de contactos: 1× NO + 1× NC (circuito doble)
Resistencia de contacto: máx. 25 m
Resistencia de aislamiento: mín. 100 M (a 500 VCC)
Rigidez dieléctrica: 1500 VCA / 1 minuto
Velocidad de funcionamiento: 5 mm/s a 0,5 m/s
Vida mecánica: hasta 1.000.000 de ciclos
Vida eléctrica: más de 500.000 ciclos de conmutación
Temperatura de funcionamiento: -20°C a +70°C
Humedad relativa: máx. 95 % HR
Protección: IP65
Dimensiones del cuerpo: 29 × 27 × 128 mm
Peso: 178g
Tensiones y corrientes nominales
| Resistiva (CA) | 125 V CA | 5 A | 5 A |
| 250 V CA | 5 A | 5 A | |
| Resistiva (CC) | 830 VCC | 5 A | 5 A |
| 125 VCC | 0,4 A | 0,4 A | |
| 250 VCC | 0,2 A | 0,2 A | |
| Inducción (CA) | 125 V CA | 3 A | 3 A |
| 250 V CA | 3 A | 3 A | |
| Inductivo (CC) | 830 VCC | 4 A | 4 A |
| 125 VCC | 3 A | 3 A | |
| 250 VCC | 3 A | 3 A | |
| Corriente de sobretensión | 12 A | 24 A |
Funciones y características
Construcción vertical con palanca y polea metálicas.
Funcionamiento suave con mayor superposición de movimientos admisible
Mecanismo de contacto de doble resorte para una larga vida útil.
Aleación de aluminio resistente y carcasa de plástico reforzado.
Resistencia al agua, al aceite y al polvo (IP65)
Diseño de orificio pasante para una fácil conexión del cableado.
Adecuado para aplicaciones de CA y CC.
Ideal para
Automatización industrial y líneas de producción
Sistemas de transporte y manipulación
Máquinas CNC y centros de mecanizado
Máquinas de embalaje y montaje
Aplicaciones de posicionamiento y seguridad
Contenido del paquete
Interruptor de límite CNTD TZ-8104
¿Por qué elegir este producto?
Serie industrial probada CNTD TZ-8
Alta resistencia mecánica y parámetros estables.
Larga vida útil de los contactos y piezas mecánicas.
Uso universal en una amplia gama de aplicaciones.
Solución confiable con excelente relación precio-rendimiento
