Descrizione

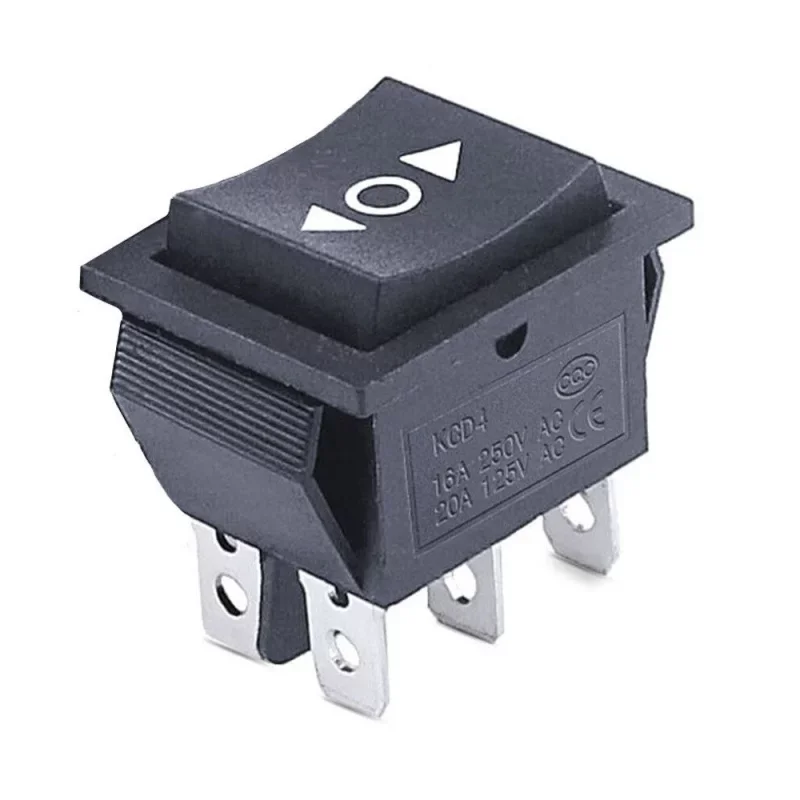

L’interruttore a bilanciere rettangolare tipo KCD4 è progettato per il montaggio a pannello e per commutare circuiti in tre posizioni ON-OFF-ON. Il design è senza blocco (momentaneo), ovvero dopo il rilascio la leva ritorna nella posizione iniziale. I pittogrammi a freccia facilitano l’orientamento dell’operatore durante il controllo direzionale.
Specifiche tecniche
Tipo: KCD4
Funzione contatto: ON-OFF-ON (interruttore)
Versione: senza bloccaggio (coppia)
Carico nominale: max. 250 V / 15 A
Carico nominale (alternativa): 125 V / 20 A
Numero di pin: 6 pin
Connettori: Faston 6,3 mm
Protezione: IP20
Colore: nero
Segni sulla culla: frecce
Foro di montaggio (ritaglio): 29,5 x 22,4 mm
Dimensioni del corpo: 31 x 25 x 35 mm
Altezza di installazione (profondità richiesta nel pannello): 28 mm
Funzioni e caratteristiche
Interruttore ON-OFF-ON a tre posizioni per la selezione della direzione o due modalità con posizione neutra
Design di coppia senza arresto per funzionamento a breve termine
Montaggio a pannello in un ritaglio rettangolare
Terminali per collegamento rapido tramite connettori piatti Faston da 6,3 mm
Pittogrammi sulla culla per una chiara identificazione della posizione
Ideale per
Pannelli di controllo e quadri elettrici
Controllo direzionale dei motori CC (ad esempio avanti/indietro) in combinazione con un cablaggio appropriato
Controllo della modalità del dispositivo con posizione centrale di spegnimento
Applicazioni industriali e di officina, dispositivi di prova
Contenuto della confezione
1x interruttore a bilanciere KCD4
Perché scegliere questo prodotto?
Formato standard KCD4 per una facile sostituzione nei pannelli esistenti
Versione di coppia adatta per il controllo dove è richiesto il ritorno alla posizione di partenza
Collegamento semplice tramite Faston da 6,3 mm e montaggio rapido a pannello
Foro di montaggio e profondità di installazione chiaramente definiti per la progettazione del pannello
Istruzioni per l’installazione e l’uso
Prima dell’installazione, verificare che le dimensioni del foro di montaggio siano 29,5 x 22,4 mm e che la profondità richiesta nel pannello sia di 28 mm.
Per i collegamenti, utilizzare i corrispondenti connettori Faston da 6,3 mm e cavi dimensionati per il carico di corrente dell’applicazione.
Verificare il collegamento dei contatti mediante misurazione o secondo lo schema della propria applicazione (ON-OFF-ON, 6 pin).
Avviso di sicurezza
Quando si utilizza il prodotto con una tensione di rete di 220-250 V CA, è necessario seguire i principi di lavoro sulle apparecchiature elettriche. Eseguire l’installazione e la manutenzione solo quando l’alimentazione è scollegata.
Rispettare le distanze di isolamento, i fusibili e gli involucri richiesti in base all’applicazione specifica. L’involucro IP20 non protegge dall’ingresso di acqua.
