Descrizione
L’interruttore a pulsante con ritenuta è destinato al montaggio a pannello e alla commutazione di circuiti elettrici negli elementi di comando dei dispositivi. Grazie alla funzione di ritenuta, rimane nella posizione di accensione o spegnimento dopo la pressione, il che è adatto per il controllo continuo di accensione e spegnimento.
Specifiche tecniche
Tipo di prodotto: interruttore a pulsante con ritenuta
Colore della versione: argento
Diametro di montaggio: 10 mm
Diametro dell’interruttore: 13 mm
Tensione e corrente massime: 250 V AC, 3 A
Grado di protezione: IP65
Dimensioni: 13.6 x 13.6 x 21.5 mm
Versione per montaggio a pannello
Corpo filettato per il fissaggio nel foro di montaggio
Funzioni e caratteristiche
Meccanismo di ritenuta per mantenere la posizione dopo la pressione
Comando a pulsante per la commutazione diretta del circuito elettrico
Struttura compatta adatta per l’installazione in pannelli e coperture di dispositivi
Il grado di protezione IP65 garantisce la protezione contro la polvere e contro i getti d’acqua in condizioni corrispondenti a questa classe di protezione

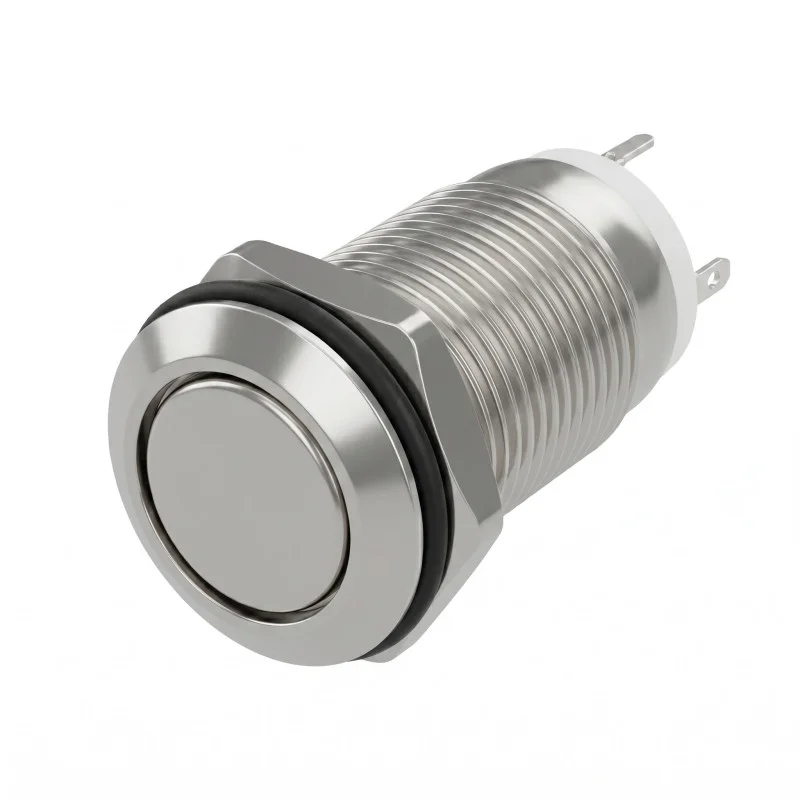

Versione circolare argento con testa piatta del pulsante
Ideale per
Pannelli di controllo di dispositivi elettrici
Accensione e spegnimento di circuiti elettrici a bassa potenza entro i limiti dei parametri indicati
Integrazione in armadi per apparecchiature, coperture e pannelli
Applicazioni in cui è richiesta la funzione di ritenuta del pulsante
Contenuto della confezione
1x interruttore a pulsante con ritenuta
Perché scegliere questo prodotto
I parametri indicati di 250 V AC e 3 A consentono l’uso per circuiti elettrici corrispondenti senza superare il carico nominale
Il diametro di montaggio di 10 mm facilita l’integrazione in pannelli con il foro corrispondente
Il comando con ritenuta è adatto per le funzioni in cui l’interruttore deve rimanere nella posizione selezionata
Il grado di protezione IP65 supporta l’uso in ambienti con maggiori requisiti di protezione contro polvere e acqua
Istruzioni per l’installazione e il funzionamento
Installare l’interruttore solo in un pannello con il foro di montaggio corrispondente.
Durante il collegamento, non superare i parametri elettrici massimi indicati di 250 V AC e 3 A.
Collegare i contatti in modo che non vi sia sollecitazione meccanica sui conduttori o sui morsetti.
Dopo il montaggio, verificare il saldo posizionamento dell’interruttore nel pannello e il corretto funzionamento della ritenuta.
Avvertenze di sicurezza
Il prodotto è un componente elettrico destinato al collegamento in un circuito elettrico.
Lavorando con una tensione di 250 V AC sussiste il rischio di scossa elettrica, cortocircuito, surriscaldamento o danneggiamento del dispositivo.
Il montaggio e il collegamento devono essere eseguiti solo da una persona con adeguata qualifica professionale.
Eseguire tutti i collegamenti con l’alimentazione scollegata.
Non utilizzare l’interruttore al di fuori del carico elettrico indicato e al di fuori delle condizioni corrispondenti al grado di protezione IP65.
