Descrizione

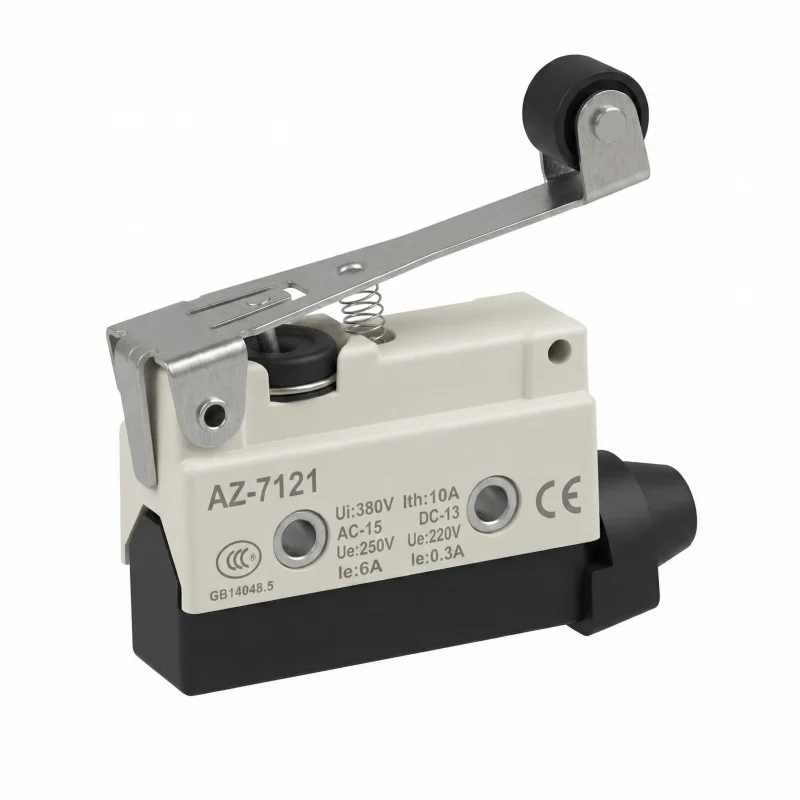

L’interruttore di finecorsa AZ-7121 è un elemento di commutazione elettromeccanico progettato per il rilevamento di posizione, finecorsa e movimento meccanico in applicazioni industriali e tecniche. Il design con leva angolata e rullo consente il controllo del meccanismo di contatto quando è a contatto con una parte mobile della macchina o del meccanismo. La protezione IP65 ne consente l’utilizzo in ambienti con elevata presenza di polvere e spruzzi d’acqua.
Specifiche tecniche
Modello: AZ-7121
Tipo di prodotto: interruttore di fine corsa
Tipo di testa: leva ad angolo con rullo
Contatti: 1x NO, 1x NC
Tensione nominale: 250 V
Corrente nominale: 10 A
Grado di protezione: IP65
Peso: 60 g
Funzioni e caratteristiche
Controllo meccanico tramite leva con rullo per rilevare il movimento o raggiungere la posizione finale.
La combinazione di contatti NO e NC consente il collegamento sia per circuiti di segnalazione che di controllo.
Il design sigillato con protezione IP65 limita l’ingresso di polvere e resiste agli schizzi d’acqua.
Adatto per l’installazione in parti di apparecchiature relative al controllo, al posizionamento e alla sicurezza, dove è richiesto un interruttore meccanico.
Ideale per
Automazione industriale e macchinari.
Rilevamento delle posizioni finali delle parti mobili.
Arresti meccanici, guide, coperture e meccanismi di comando.
Circuiti di controllo e segnalazione con attivazione tramite interruttore meccanico.
Contenuto della confezione
1 interruttore di finecorsa AZ-7121
Perché scegliere questo prodotto?
Combinazione collaudata di contatti NA e NC per una più ampia gamma di opzioni di connessione.
Il design con leva angolare e rullo è adatto per commutazioni meccaniche ripetute tramite movimento.
La protezione IP65 aumenta la durata nel tempo quando utilizzata in operazioni tecniche.
Soluzione elettromeccanica compatta per un rilevamento affidabile della posizione.
Istruzioni di installazione e funzionamento
Eseguire l’installazione in modo tale che la leva di comando non venga sollecitata al di fuori della sua direzione di lavoro.
Montare l’interruttore su una superficie solida e assicurarsi che sia correttamente allineato meccanicamente con l’elemento controllato.
Durante il collegamento, rispettare la designazione dei contatti NO e NC.
Per mantenere la schermatura, assicurarsi che la tenuta sia adeguata e che i fili collegati siano instradati correttamente.
Avviso di sicurezza
Il prodotto funziona con una tensione fino a 250 V, pertanto sussiste il rischio di scosse elettriche in caso di collegamento o manipolazione errati.
L’installazione e il collegamento elettrico devono essere eseguiti da personale in possesso delle qualifiche professionali adeguate.
Scollegare sempre l’alimentazione del dispositivo prima dell’installazione, della manutenzione o della sostituzione.
Non superare il carico elettrico nominale dei contatti.
Un carico meccanico improprio può danneggiare l’interruttore o causarne il malfunzionamento.
