Descrizione

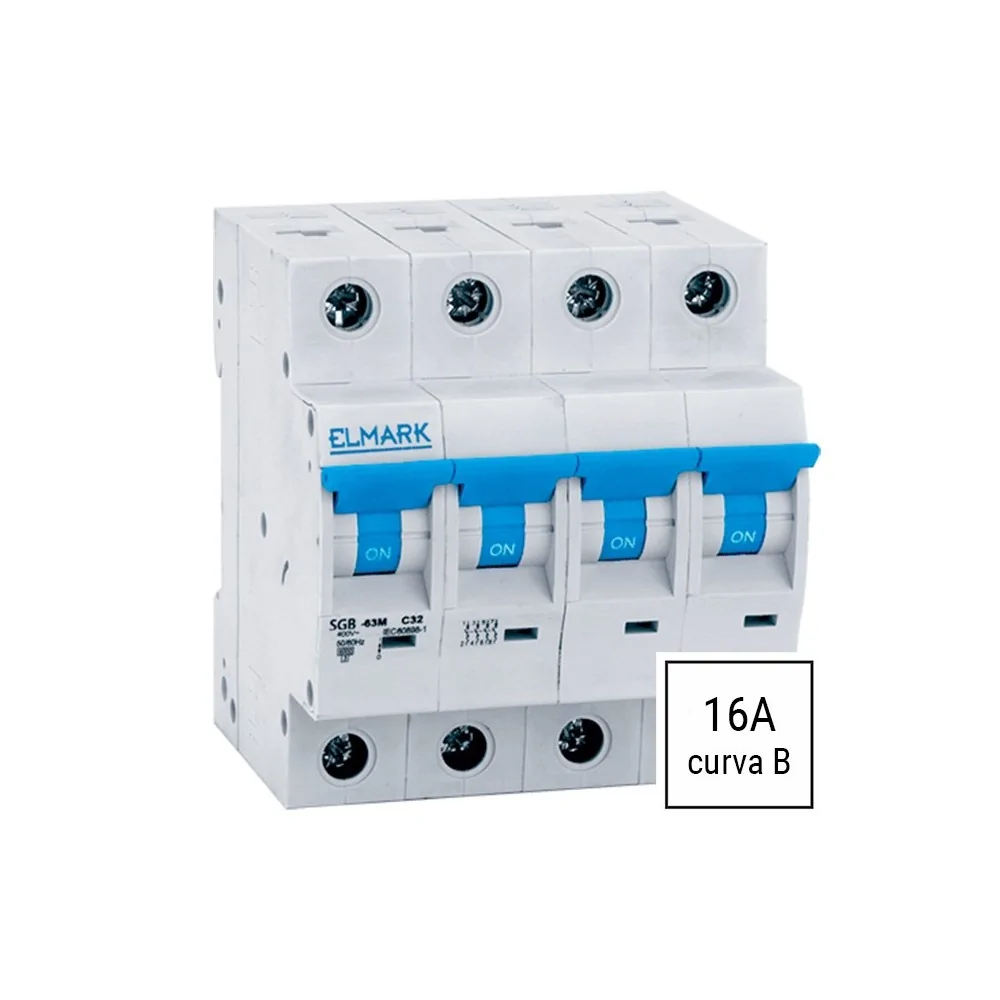

Interruttore magnetotermico curva B 4P 16A: per linee lunghe e generatori
Questo interruttore magnetotermico da 16A tetrapolare appartiene alla serie C60N ELMARK con curva B. La curva B scatta magneticamente tra 3 e 5 volte la corrente nominale più sensibile della curva C (5-10 volte) ed è la scelta corretta per linee lunghe, generatori, trasformatori e carichi con correnti di spunto contenute. Il modello 4P interrompe contemporaneamente le tre fasi e il neutro, isolando completamente il circuito a valle.
Curva B vs curva C: quale interruttore magnetotermico scegliere
La differenza tra curva B e curva C riguarda la soglia di scatto magnetico quella che interviene istantaneamente sui cortocircuiti. La curva C (5-10 volte In) è la più comune: adatta a prese, luci e carichi domestici standard dove all’avvio si generano correnti di spunto più elevate. La curva B (3-5 volte In) di questo interruttore magnetotermico è più sensibile e si usa dove le correnti di spunto sono basse linee molto lunghe, generatori, trasformatori di piccola taglia, circuiti elettronici.
Consiglio dell’elettricista: se un interruttore magnetotermico curva C scatta senza motivo apparente all’avvio di un carico, potrebbe indicare che la corrente di spunto supera 5-10 volte In. In quel caso va verificato da un tecnico se sia necessario rivedere la taglia dell’interruttore, la curva di intervento o le caratteristiche del carico.
