Descrizione
Interruttore Magnetotermico Differenziale 10A 300mA Tipo A Curva C

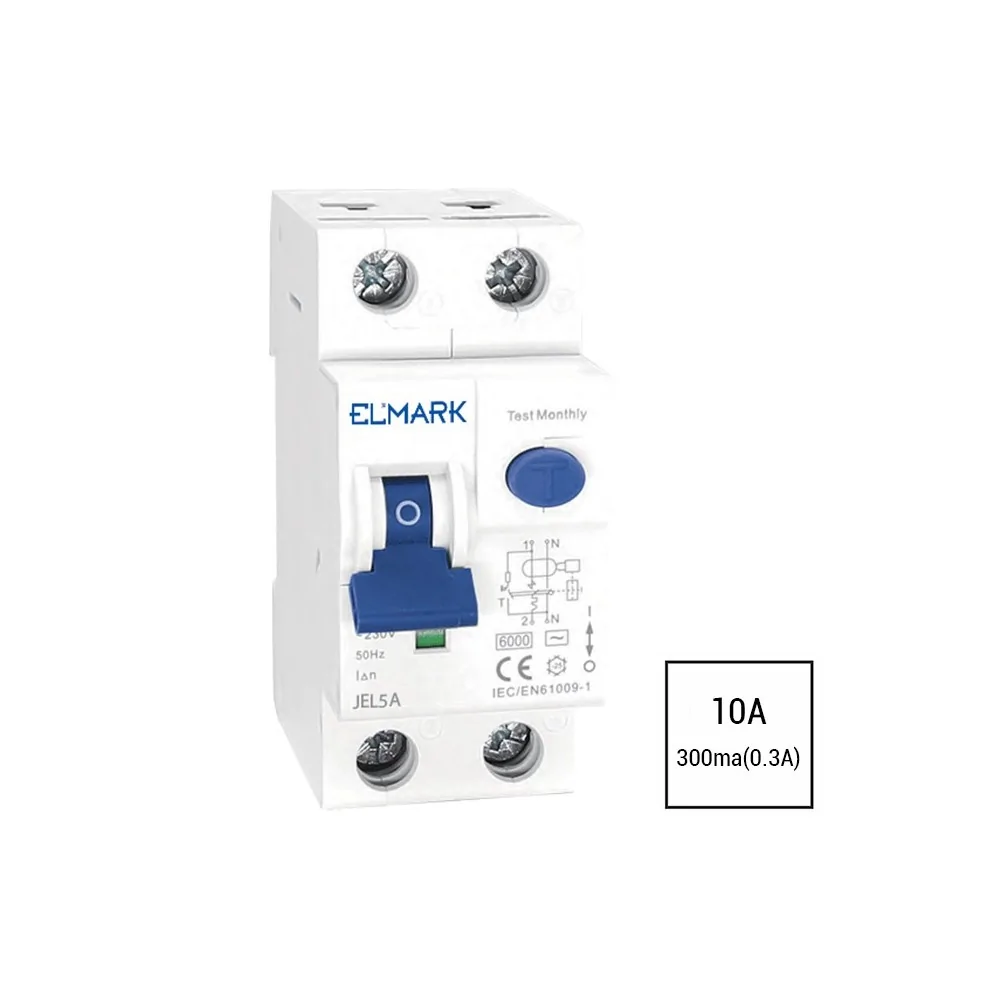

L’interruttore magnetotermico differenziale 10A 300mA (0,3A) tipo A ELMARK 40013A è un RCBO pensato per la protezione generale dell’impianto elettrico. A differenza del 30mA che protegge le persone, il 300mA rileva dispersioni di corrente elevate che potrebbero causare surriscaldamenti, archi elettrici e potenziali incendi.
Con una portata di 10A (circa 2.3 kW a 230V), questo dispositivo è ideale per proteggere piccoli sottoquadri, linee luce generali in ambienti commerciali o industriali, e circuiti dove non è richiesta la protezione differenziale ad alta sensibilità.
Il tipo A rileva anche le correnti pulsanti generate da apparecchi elettronici moderni, mentre la curva C tollera i picchi di corrente all’avvio di lampade e trasformatori. L’installazione su guida DIN in soli 2 moduli permette di risparmiare spazio nel quadro.
Certificato secondo IEC/EN 61009-1 e testato per funzionare da -10°C a +65°C. Il potere di interruzione di 6kA lo rende adatto alla maggior parte degli impianti civili e commerciali.
Quando Usare un Interruttore Magnetotermico Differenziale 10A 300mA
Il magnetotermico differenziale 10A 300mA ha applicazioni specifiche in impianti strutturati:
Alimentazione sottoquadri piccoli Protegge la linea che alimenta un quadretto secondario (bagno, cantina, garage) senza scattare per le piccole dispersioni fisiologiche dei circuiti a valle che hanno i loro 30mA dedicati.
Linee luce generali In capannoni, magazzini e ambienti industriali leggeri dove l’illuminazione generale non richiede protezione 30mA ma deve essere protetta da dispersioni gravi.
Circuiti di servizio Alimentazione di quadri di controllo, sistemi di supervisione, apparecchiature tecniche che non sono accessibili al pubblico.
Selettività con i 30mA a valle Installato a monte, garantisce che in caso di guasto scatti prima il 30mA della linea interessata. Il 300mA interviene solo per dispersioni molto elevate o cumulative.
Per la protezione delle persone nei circuiti terminali, usa sempre il 30mA.
Differenza tra 30mA e 300mA
30mA (0,03A) = Salvavita Protegge le persone dalle scosse elettriche. Interviene con dispersioni molto piccole, prima che la corrente attraverso il corpo diventi pericolosa. Obbligatorio per i circuiti terminali secondo la norma CEI 64-8.
300mA (0,3A) = Protezione generale/antincendio NON protegge le persone (la soglia è troppo alta). Protegge l’impianto da dispersioni elevate che potrebbero causare incendi. Si usa a monte dell’impianto o per linee non accessibili.
Installazione nel Quadro Elettrico
L’interruttore magnetotermico differenziale 10A 300mA si monta su guida DIN da 35mm e occupa 2 moduli (36mm di larghezza). È un dispositivo 1P+N: fase e neutro entrano dall’alto ed escono dal basso.
Viene tipicamente posizionato a monte di sottoquadri o come protezione di linee dorsali. Il pulsante di test va premuto periodicamente per verificare il corretto funzionamento.
L’installazione deve essere eseguita da un elettricista qualificato nel rispetto della norma CEI 64-8. Per la protezione delle persone sui circuiti terminali, abbina sempre un magnetotermico differenziale 30mA.
Domande Frequenti Il 300mA protegge dalle scosse elettriche?
No, il 300mA NON protegge le persone. La soglia di 300mA è troppo alta per prevenire l’elettrocuzione. Per la protezione delle persone serve il 30mA (0,03A). Il 300mA serve per la protezione generale dell’impianto e la prevenzione incendi.
