Descrizione
Interruttore Magnetotermico Differenziale 20A 30mA 1 Modulo Tipo A Curva C

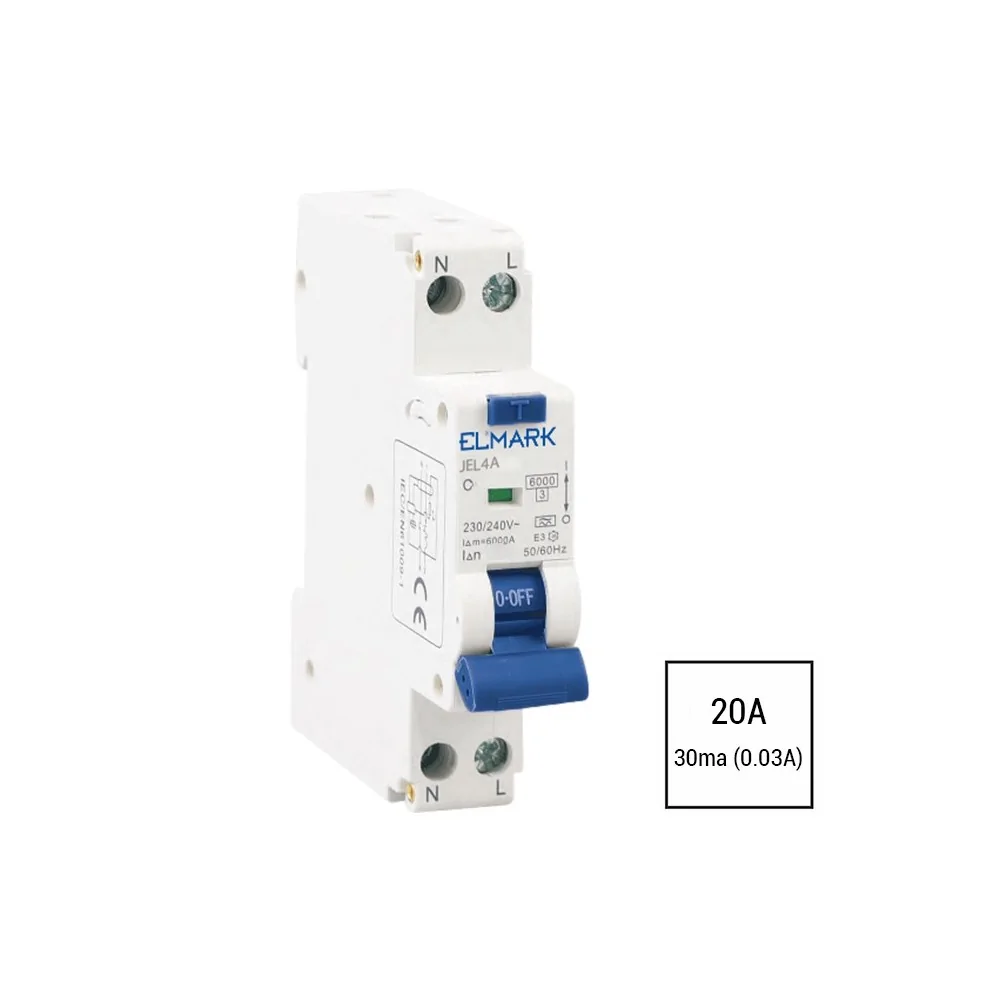

L’interruttore magnetotermico differenziale 20A 30mA (0,03A) tipo A ELMARK 40503A è un RCBO compatto che occupa solo 1 modulo DIN (18mm). Combina in un unico dispositivo salvaspazio la protezione differenziale (salvavita), magnetica (cortocircuiti) e termica (sovraccarichi).
Con una portata di 20A a 230V, questo dispositivo può proteggere carichi fino a circa 4.6 kW. È l’amperaggio ideale per elettrodomestici potenti che richiedono una linea dedicata. La sensibilità di 30mA garantisce la protezione delle persone dalle scosse elettriche.
Il tipo A rileva sia le correnti alternate sinusoidali che le correnti pulsanti unidirezionali. La curva C tollera i picchi di inserzione tipici degli elementi riscaldanti.
Questo modello è di tipo elettronico, il che significa che richiede la presenza della tensione di rete per funzionare. Per applicazioni dove è necessaria la protezione anche in assenza di tensione, considera i modelli elettromagnetici.
Quando Usare un Magnetotermico Differenziale 20A 1 Modulo
Il magnetotermico differenziale 20A 1 modulo è la scelta ideale per linee dedicate con carichi importanti:
Scaldabagno elettrico Protezione dedicata per boiler elettrici da 1500W a 3000W, tipicamente installati in bagno o ripostiglio.
Forno elettrico I forni da incasso richiedono spesso una linea dedicata da 20A per funzionare in sicurezza.
Prese potenziate cucina Per alimentare robot da cucina potenti, macchine del pane, friggitrici ad aria e altri piccoli elettrodomestici da cucina.
Asciugatrice Le asciugatrici a resistenza possono assorbire fino a 3-4 kW, ben protette da un 20A dedicato.
Per carichi ancora più pesanti consulta i modelli da 25A o 32A.
Vantaggi del Formato 1 Modulo
Il formato da 1 modulo (18mm) offre vantaggi concreti rispetto ai classici RCBO da 2 moduli:
Risparmio spazio 50% Occupa la metà dello spazio, permettendo di proteggere più circuiti nello stesso quadro.
Stessa protezione Offre identica protezione differenziale 30mA tipo A, magnetica e termica dei modelli più grandi.
Linee dedicate Ogni elettrodomestico importante può avere il suo RCBO dedicato senza occupare troppo spazio.
Installazione nel Quadro Elettrico
L’interruttore magnetotermico differenziale 20A 1 modulo si monta su guida DIN da 35mm e occupa solo 18mm di larghezza. Il collegamento è 1P+N: fase (L) e neutro (N) entrano dall’alto ed escono dal basso.
I cavi devono essere dimensionati per almeno 20A (sezione minima 4mm²). L’impianto deve avere il conduttore di protezione (PE) separato dal neutro. Il pulsante di test va premuto periodicamente.
L’installazione deve essere eseguita da un elettricista qualificato nel rispetto della norma CEI 64-8. Per maggiori informazioni sui magnetotermici differenziali da 2 moduli consulta la categoria dedicata.
Domande Frequenti Quanti kW regge un magnetotermico differenziale 20A?
A 230V monofase, un 20A può proteggere carichi fino a circa 4.6 kW (20A × 230V = 4.600W). È l’amperaggio ideale per scaldabagno, forno e asciugatrice.
