Descrizione
Interruttore Magnetotermico Differenziale 25A 300mA Tipo A Curva C

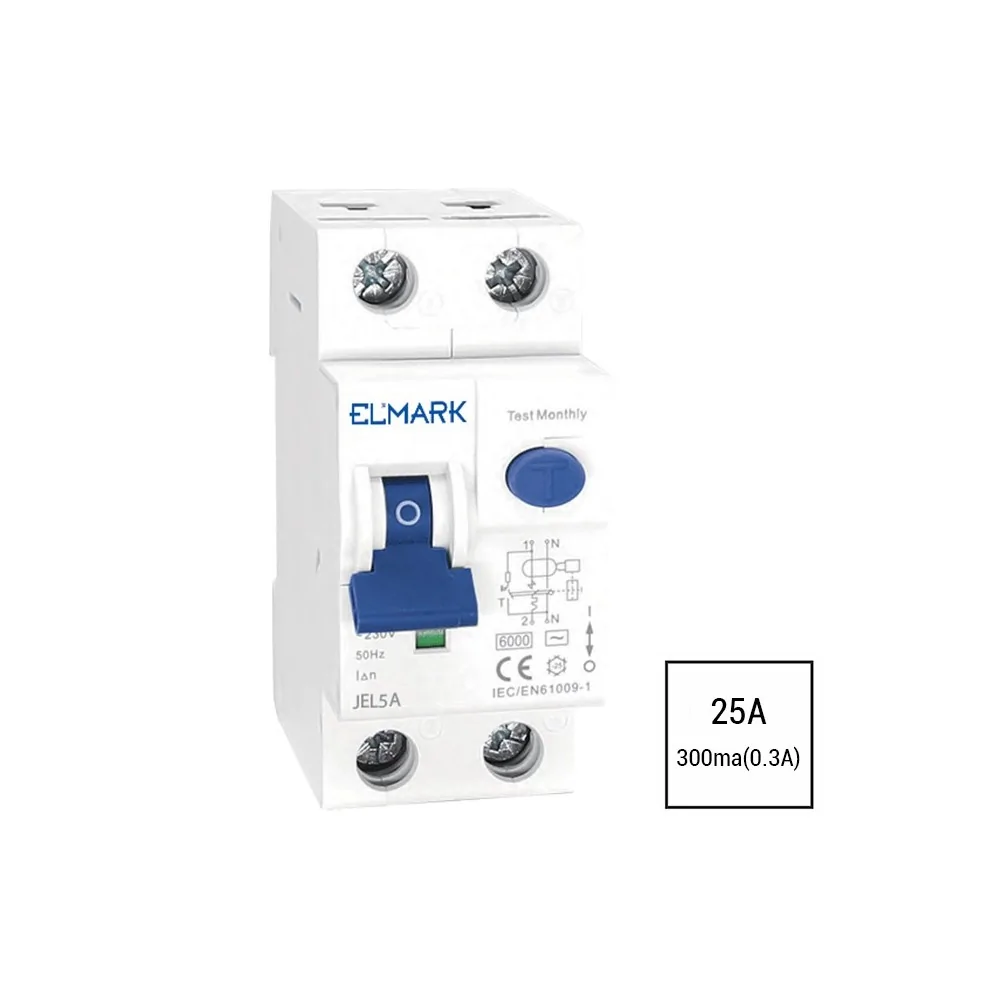

L’interruttore magnetotermico differenziale 25A 300mA (0,3A) tipo A ELMARK 40023A è un RCBO pensato per la protezione generale dell’impianto elettrico. A differenza del 30mA che protegge le persone, il 300mA rileva dispersioni di corrente elevate che potrebbero causare surriscaldamenti, archi elettrici e potenziali incendi.
Con una portata di 25A (circa 5.7 kW a 230V), questo dispositivo è ideale per proteggere quadri generali, montanti e linee principali in appartamenti, uffici e locali commerciali.
Il tipo A rileva anche le correnti pulsanti generate da forni a induzione, elettrodomestici con elettronica di potenza e inverter, mentre la curva C tollera i picchi di corrente all’avvio di resistenze e motori. L’installazione su guida DIN in soli 2 moduli permette di risparmiare spazio nel quadro.
Certificato secondo IEC/EN 61009-1 e testato per funzionare da -10°C a +65°C. Il potere di interruzione di 6kA lo rende adatto alla maggior parte degli impianti civili e commerciali.
Quando Usare un Interruttore Magnetotermico Differenziale 25A 300mA
Il magnetotermico differenziale 25A 300mA ha applicazioni specifiche in impianti strutturati:
Quadri generali appartamento Come interruttore generale a monte dei 30mA delle singole linee, garantisce selettività e protezione antincendio per tutto l’impianto fino a 5.7 kW.
Montanti condominiali Protegge la linea che dal contatore sale all’appartamento, dove non serve protezione 30mA ma è richiesta protezione differenziale generale.
Sottoquadri cucine professionali Alimentazione di quadri dedicati a forni, friggitrici e attrezzature di cottura in ristoranti e pizzerie.
Linee dorsali industriali Protezione di linee che alimentano gruppi di utenze in capannoni, magazzini e laboratori.
Per la protezione delle persone nei circuiti terminali, usa sempre il 30mA.
Differenza tra 30mA e 300mA
30mA (0,03A) = Salvavita Protegge le persone dalle scosse elettriche. Interviene con dispersioni molto piccole, prima che la corrente attraverso il corpo diventi pericolosa. Obbligatorio per i circuiti terminali secondo la norma CEI 64-8.
300mA (0,3A) = Protezione generale/antincendio NON protegge le persone (la soglia è troppo alta). Protegge l’impianto da dispersioni elevate che potrebbero causare incendi. Si usa a monte dell’impianto o per linee non accessibili.
Installazione nel Quadro Elettrico
L’interruttore magnetotermico differenziale 25A 300mA si monta su guida DIN da 35mm e occupa 2 moduli (36mm di larghezza). È un dispositivo 1P+N: fase e neutro entrano dall’alto ed escono dal basso.
Il cavo deve essere dimensionato per almeno 25A (sezione minima 4mm²). Viene tipicamente posizionato subito dopo il contatore o come protezione di linee dorsali. Il pulsante di test va premuto periodicamente.
L’installazione deve essere eseguita da un elettricista qualificato nel rispetto della norma CEI 64-8. Per la protezione delle persone sui circuiti terminali, abbina sempre un magnetotermico differenziale 30mA.
Domande Frequenti Il 300mA protegge dalle scosse elettriche?
No, il 300mA NON protegge le persone. La soglia di 300mA è troppo alta per prevenire l’elettrocuzione. Per la protezione delle persone serve il 30mA (0,03A). Il 300mA serve per la protezione generale dell’impianto e la prevenzione incendi.
