Descrizione
Interruttore Magnetotermico Differenziale 40A 30mA 1 Modulo Tipo A Curva C

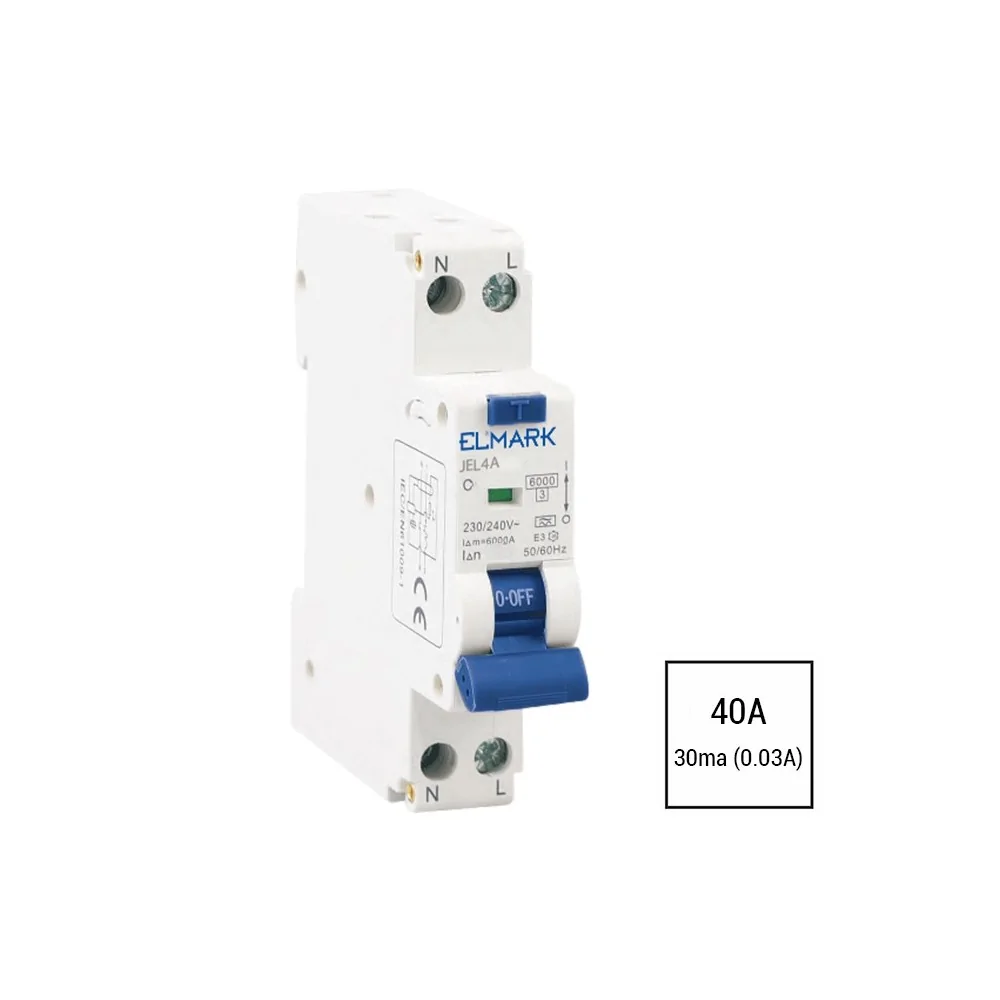

L’interruttore magnetotermico differenziale 40A 30mA (0,03A) tipo A ELMARK 40506A è un RCBO compatto che occupa solo 1 modulo DIN (18mm). Combina in un unico dispositivo salvaspazio la protezione differenziale (salvavita), magnetica (cortocircuiti) e termica (sovraccarichi).
Con una portata di 40A a 230V, questo dispositivo può proteggere carichi fino a circa 9.2 kW. È il massimo amperaggio disponibile nella serie da 1 modulo, ideale per linee generali potenziate. La sensibilità di 30mA garantisce la protezione delle persone dalle scosse elettriche.
Il tipo A rileva sia le correnti alternate sinusoidali che le correnti pulsanti unidirezionali generate da inverter e apparecchiature con elettronica di potenza. La curva C tollera i picchi di inserzione.
Questo modello è di tipo elettronico, il che significa che richiede la presenza della tensione di rete per funzionare. Per applicazioni dove è necessaria la protezione anche in assenza di tensione, considera i modelli elettromagnetici.
Quando Usare un Magnetotermico Differenziale 40A 1 Modulo
Il magnetotermico differenziale 40A 1 modulo è la scelta per la massima potenza monofase in formato compatto:
Linea generale appartamento potenziato Come interruttore generale per appartamenti con contratto potenziato (oltre 6 kW), villette e abitazioni con elevati consumi elettrici.
Sottoquadri monofase Protezione generale di sottoquadri per zone della casa, garage, taverne, mansarde con impianto separato.
Negozi e piccole attività Linea generale per piccoli negozi, uffici e attività commerciali monofase con contratto potenziato.
Alimentazione macchinari monofase potenti Compressori, saldatrici monofase e altri macchinari industriali leggeri che richiedono protezione dedicata.
Per potenze superiori a 9 kW è necessario passare al trifase.
Vantaggi del Formato 1 Modulo
Il formato da 1 modulo (18mm) offre vantaggi concreti rispetto ai classici RCBO da 2 moduli:
Risparmio spazio 50% Occupa la metà dello spazio, permettendo di proteggere più circuiti nello stesso quadro.
Stessa protezione Offre identica protezione differenziale 30mA tipo A, magnetica e termica dei modelli più grandi.
Massima potenza minimo ingombro Il 40A rappresenta il massimo amperaggio disponibile in formato 1 modulo per impianti monofase.
Installazione nel Quadro Elettrico
L’interruttore magnetotermico differenziale 40A 1 modulo si monta su guida DIN da 35mm e occupa solo 18mm di larghezza. Il collegamento è 1P+N: fase (L) e neutro (N) entrano dall’alto ed escono dal basso.
I cavi devono essere dimensionati per almeno 40A (sezione minima 10mm²). L’impianto deve avere il conduttore di protezione (PE) separato dal neutro. Il pulsante di test va premuto periodicamente.
L’installazione deve essere eseguita da un elettricista qualificato nel rispetto della norma CEI 64-8. Per maggiori informazioni sui magnetotermici differenziali da 2 moduli consulta la categoria dedicata.
Domande Frequenti Quanti kW regge un magnetotermico differenziale 40A?
A 230V monofase, un 40A può proteggere carichi fino a circa 9.2 kW (40A × 230V = 9.200W). È il massimo amperaggio disponibile per impianti monofase.
