Descrizione

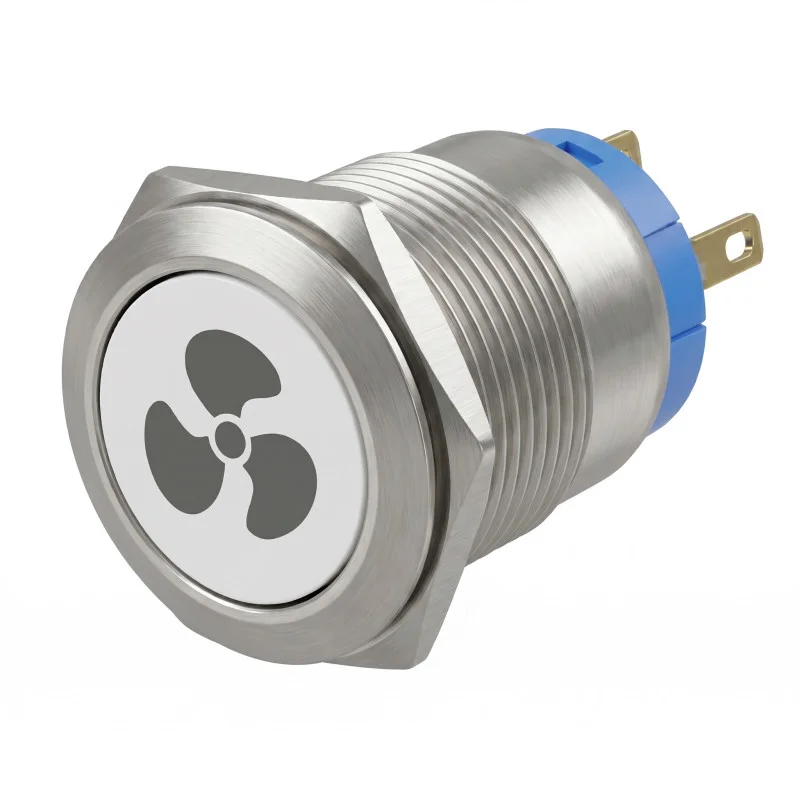

L’interruttore da pannello metallico con retroilluminazione a LED rossa e simbolo del ventilatore è destinato al controllo di circuiti elettrici in pannelli, quadri elettrici, armadi di comando e installazioni elettriche personalizzate. Il design con montaggio a foro consente un fissaggio stabile nel pannello frontale e una chiara identificazione della funzione controllata.
Specifiche tecniche
Tipo di prodotto: interruttore da pannello metallico
Colore del corpo: argento
Retroilluminazione: LED rosso
Simbolo sul pulsante: ventilatore
Diametro dell’interruttore: 22 mm
Diametro di montaggio: 19 mm
Grado di protezione: IP65
Tensione massima della retroilluminazione a LED: 12 V
Tensione e corrente di commutazione massime: 250 V / 5 A
Tipo di contatti: NO, NC
Commutazione: con ritenuta
Dimensioni: 2,2 cm x 2,2 cm x 3,9 cm
Funzioni e caratteristiche
L’interruttore combina il controllo meccanico del circuito elettrico e la segnalazione visiva tramite retroilluminazione a LED rossa.
I contatti NO e NC consentono il collegamento come elemento di chiusura o apertura secondo i requisiti dell’applicazione specifica.
La ritenuta mantiene l’interruttore nella posizione selezionata dopo la pressione.
Il design metallico è adatto per il montaggio a pannello in elementi di comando e coperture di dispositivi.
Il grado di protezione IP65 fornisce protezione contro la polvere e i getti d’acqua se montato correttamente in un pannello adeguato.
Il simbolo del ventilatore facilita l’identificazione della funzione controllata sul pannello frontale.
Ideale per
Pannelli di controllo di ventilatori e sistemi di ventilazione.
Quadri elettrici, armadi di comando e pannelli tecnici.
Progetti di installazione elettrica personalizzati che richiedono un interruttore da pannello con retroilluminazione.
Applicazioni in cui è richiesta la distinzione della funzione controllata tramite il simbolo del ventilatore.
Contenuto della confezione
1x Interruttore metallico con retroilluminazione a LED rossa e simbolo del ventilatore
Perché scegliere questo prodotto
Include una retroilluminazione che consente l’indicazione visiva dello stato o della funzione in base al cablaggio.
Offre contatti NO e NC per opzioni di cablaggio più ampie nei circuiti di controllo.
Il design da pannello con diametro di montaggio di 19 mm consente l’installazione in un foro predisposto.
Il grado di protezione IP65 supporta l’uso in ambienti con maggiori requisiti per la protezione dell’elemento di comando.
Il simbolo del ventilatore riduce il rischio di confondere la funzione controllata nel pannello.
Istruzioni per l’installazione e il funzionamento
Prima dell’installazione, verificare la conformità della tensione della retroilluminazione a LED, della tensione di commutazione, della corrente e del tipo di contatti con il cablaggio specifico.
Installare l’interruttore in un pannello con un foro di montaggio corrispondente.
Eseguire il cablaggio dei contatti NO e NC in base alla funzione desiderata del circuito controllato.
Per mantenere il grado di protezione IP65, l’interruttore deve essere posizionato e serrato correttamente in un pannello di design adeguato.
L’installazione in apparecchiature elettriche deve essere eseguita solo da una persona con adeguate qualifiche elettrotecniche.
Avvertenze di sicurezza
Il prodotto può essere utilizzato in circuiti con tensione di commutazione fino a 250 V, pertanto esiste il rischio di scosse elettriche in caso di manipolazione errata.
Scollegare sempre il dispositivo dall’alimentazione prima del montaggio, dello smontaggio o della modifica del cablaggio.
Non superare la tensione e la corrente di commutazione massime specificate.
Non collegare la retroilluminazione a LED a una tensione superiore a quella specificata.
Un cablaggio errato può causare cortocircuiti, surriscaldamento, danni all’interruttore o danni al dispositivo collegato.
