Descrizione

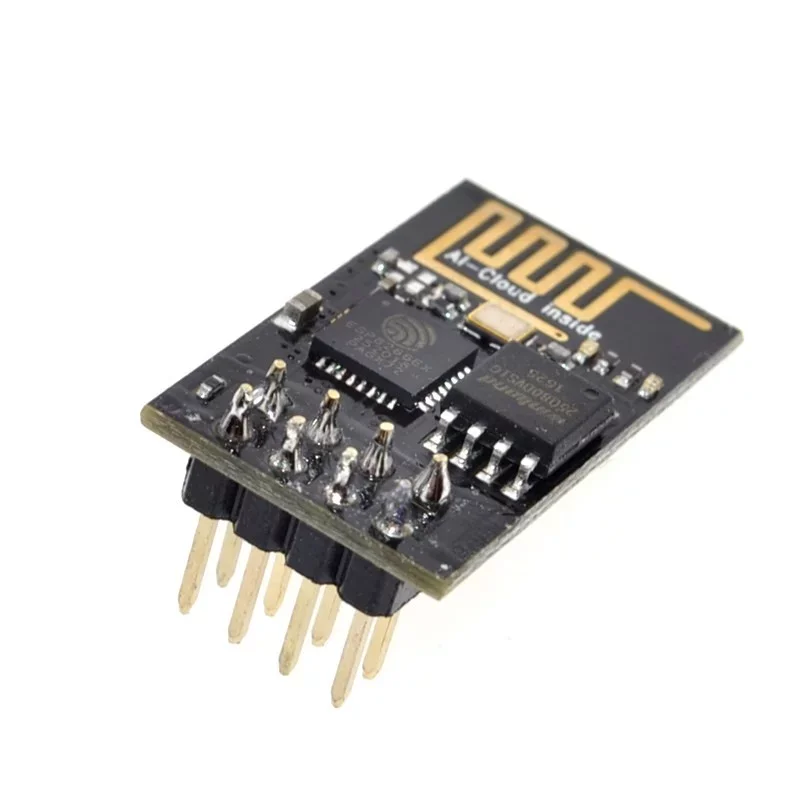

ESP8266-sirumoduuli on pitkälle integroitu siru, joka on suunniteltu vastaamaan uuden verkottuneen maailman tarpeisiin. Se tarjoaa täydellisen ja kattavan Wi-Fi-verkkoratkaisun, jonka avulla voit joko isännöidä sovellusta tai hyödyntää kaikkia verkko-ominaisuuksia toisesta langattomasta toteutuksesta.
Käytetyssä ESP8266-sirussa on integroitu mikrokontrolleri, jota voit käyttää tai olla käyttämättä. Jos käytät sitä, sinun ei tarvitse kytkeä arduinoa lainkaan. Tässä kortissa on 2 IO-porttia ja UART (RXD TXD).
Jos liität digitaalisen lämpömittarin/ilmankosteusmittarin tähän moduuliin, määritä WIFI DHCP-asiakkaaksi ja katso lämpötila matkapuhelimesta, tietokoneesta tai mistä tahansa internetistä!
Tekniset tiedot:
SDIO 2.0, SPI, UART
32-nastainen QFN-kotelo
Erittäin pieni piirilevyn koko
Piirilevyllä on integroitu antenni
Integroitu RF-kytkin, balun, 24dBm PA, DCXO ja PMU
Integroitu RISC-prosessori, piirin sisäinen muisti ja ulkoinen muistiliitäntä
Moduulissa on ohjelma, jolla voidaan kommunikoida sarjalinkillä käyttäen yksinkertaisia AT-komentoja.?
QOS-hallinta
I2S-liitäntä
Integroitu WEP-, TKIP-, AES- ja WAPI-salaus ja -turva
Tukee APSD:tä VoIP-sovelluksia varten
Ei ulkoisia RF-komponentteja.
Verkko:
802.11 b/g/n
Wi-Fi Direct (P2P), soft-AP
Integroitu TCP/IP-pino
Integroitu TR-kytkin, balun, LNA
Integroidut PLL:t, ohjaimet, DCXO:t ja tehonhallintayksiköt
+ 19,5 dBm lähtöteho 802.11b
Integroitu 32-bittinen CPU voidaan käyttää sovellusprosessorina
SDIO 1.1/2.0, SPI, UART
STBC, 1×1 MIMO, 2×1 MIMO
A-MPDU & A-MSDU aggregaatio ja 0,4 ms suojaväli
Valmiustilan virrankulutus Tukee kolmea toimintatilaa: AP, STA, AP+STA.
Lähetysetäisyys: jopa 400 m (avoimella alueella).
Virtalähteen jännite: 3.3V DC
Käyttövirta: Enintään 300 mA
Käyttölämpötila: -10 – 60°C
Mitat: 25x15x11 mm
Paino: 2g
Varoitus:
VAROITUS: Älä kytke suoraan 5 V:n RX- ja TX-UART-signaaleihin (esim. USB-UART-muuntimista) – moduuli vahingoittuu.
Tämä on tehokas WIFI-versio, jolla on hyvä läpäisy ympäristön läpi. Ruuhka-aikoina virrankulutus voi olla melko suuri. Se tarvitsee vähintään 300mA. Arduino Unon 3,3 voltin virtalähde ei riitä tämän moduulin virransyöttöön. Sinun on annettava se erikseen.
