Descrizione

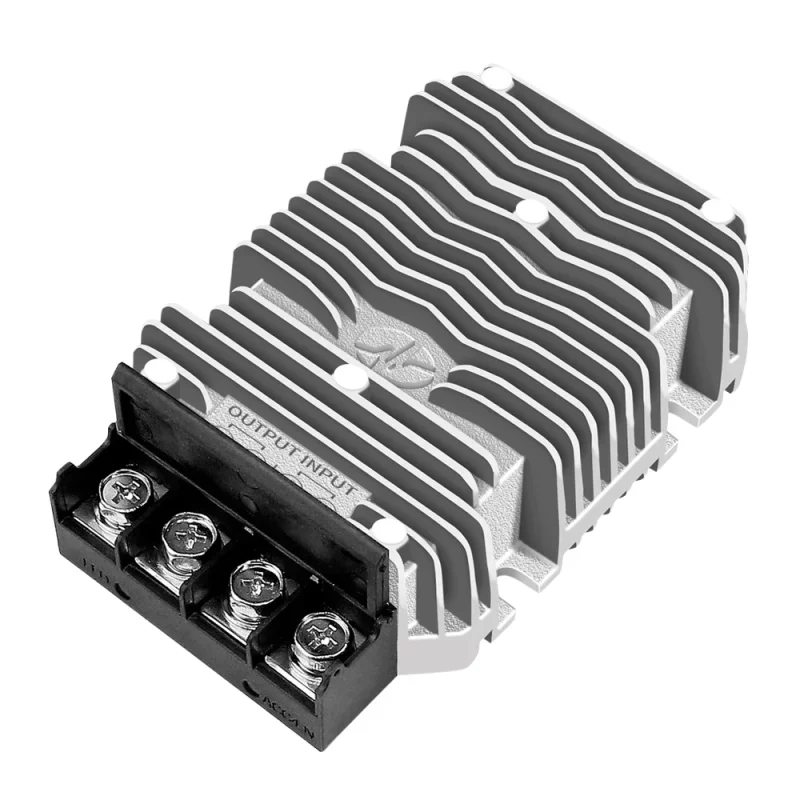

DC-DC-muunnin 12 V:n laitteiden virransyötön vakauttamiseen 24 V:n ajoneuvojärjestelmistä. Se on suunniteltu sovelluksiin, joissa on vaihteleva tulojännite 1836 V DC:n alueella ja joissa vaaditaan jopa 50 A:n lähtövirtaa. Alumiiniripotettu kotelo mahdollistaa luonnollisen jäähdytyksen ja lisääntyneen resistanssin ansiosta se sopii vaativampiinkin käyttöolosuhteisiin.
Tekniset tiedot
Malli: WG-24S1250M
Tyyppi: eristämätön DC-DC-muunnin (yhteismaadoitus tulo/lähtö)
Tulojännite: 1836 V DC (24 V DC)
Lähtöjännite: 12 V DC
Lähtövirta: maks. 50A
Maksimiteho: 600 W
Hyötysuhde: 96,9 % (Vin 24V, 25 °C)
Kytkentätaajuus: 100 kHz (±10 kHz)
Lähtöaaltoilu ja kohina: tyyp. 50 mVp-p, maks. 200 mVp-p (Vin 1836V, Iout 50A, oskilloskoopin kaistanleveys 20 MHz)
Ohjaustarkkuus: ±2 %
Linjan säätö: ±2%
Kuorman säätö: ±2%
Käyttöympäristön lämpötila: -40 – +50 °C
Kotelon lämpötila: -40 – +80 °C
Säilytyslämpötila: -55 – +100 °C
Käyttökosteus: 595 % suhteellinen kosteus, ei tiivistyvä
Jäähdytys: luonnollinen jäähdytys
Mitat: 100 x 80 x 36 mm
Paino: 580 g
Keskimääräinen vikaantumisaika: 200 000 h (Uin 24V, Iout 50A)
Suojaustaso: IP67
Toiminnot ja ominaisuudet
Synkroninen tasasuuntaus korkean hyötysuhteen ja tehotiheyden saavuttamiseksi
Suojaukset: oikosulkua, ylikuormitusta ja alijännitettä vastaan
Automaattinen alijännitteen palautus
Integroitu sulake tulon positiivisessa navassa: 60A
Mahdollisuus etäohjaukseen ON/OFF (valinnainen versiosta riippuen)
RoHS- ja CE-vaatimustenmukaisuus
Ihanteellinen
Ajoneuvot ja liikkuvat laitteet, joissa on 24 V:n ajoneuvoverkko (virransyöttö 12 V:n laitteille)
Teolliset sovellukset ja automaatio
Televiestintälaitteet
Meriasennukset ja ulkokäyttöön tarkoitetut sovellukset, joissa on lisääntyneet kestävyysvaatimukset
12 V:n LED-järjestelmien ja muiden paljon virtaa kuluttavien 12 V:n laitteiden virransyöttö
Pakkauksen sisältö
DC-DC-muunnin WG-24S1250M
Miksi valita tämä tuote?
Laaja tulojännitealue 1836 V DC 24 V järjestelmille, joissa on jännitevaihteluita
12 V:n tasavirtalähtö, jopa 50 A, paljon virtaa vaativiin 12 V:n laitteisiin
Korkea hyötysuhde jopa 96,9 % määritellyissä olosuhteissa
Kompaktit mitat 100 x 80 x 36 mm (ohut muotoilu)
Kestävä alumiinikotelo, jossa on luonnollinen jäähdytys ja IP67-suojausluokka
Asennus- ja käyttöohjeet
Huomioi tulon ja lähdön oikea napaisuus ja varmista muuntimen mekaaninen tukeva kiinnitys.
Käytä enintään 50 A:n virroille sopivan poikkileikkauksen omaavia johtoja ja minimoi linjan pituus; pidemmille johdoille on suositeltavaa valita suurempi poikkileikkaus.
Varmista lämmön haihtuminen kotelosta ja asennus paikkaan, jossa on riittävä ilmankierto; jäähdytys on suunniteltu luonnolliseksi.
Lähtö on eristämätön, joten on tarpeen ottaa huomioon yhteinen maa tulon ja lähdön välillä.
Turvallisuushuomautus
Laite toimii jopa 36 V:n tasajännitteillä ja suurilla virroilla; oikosulun tai virheellisen asennuksen sattuessa johdot voivat kuumentua merkittävästi ja on olemassa asennuksen vaurioitumisriski.
Suorita asennus virta katkaistuna ja käytä annetulle virralle mitoitettuja johtoja ja sulakkeita.
Kosteammissa ympäristöissä on noudatettava kaapeloinnin ja läpivientien asianmukaisen tiivistyksen periaatteita koko asennuksen kestävyyden ylläpitämiseksi.
