Name: Kabel grzejny do ogrzewania podogowego SH20 230 V, 20 W/m-Spedizione veloce
SKU: 1148334336
Availability: InStock

Descrizione

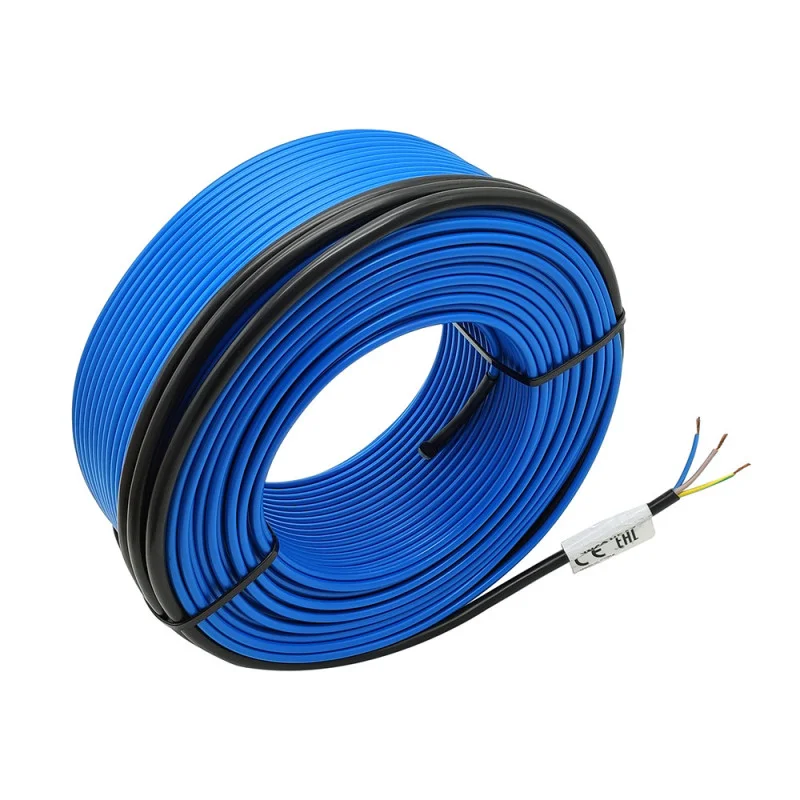

Przewód grzejny SH20 przeznaczony jest do elektrycznego ogrzewania podłogowego we wnętrzach. To niezawodne i sprawdzone rozwiązanie do komfortowej regulacji temperatury oraz główne źródło ogrzewania powierzchni podłóg. Dzięki stałej mocy 20 W na metr, zapewnia równomierny rozkład ciepła i długotrwałą, stabilną pracę przy zasilaniu 230 V AC.

Dane techniczne

Model: SH20

Typ: kabel grzejny do ogrzewania podłogowego

Napięcie zasilania: 230 V AC ±10%

Moc właściwa: 20 W/m

Liczba przewodów: 2

Materiał przewodnika: miedź

Typ przewodu: linka

Izolacja: fluoropolimer

Powłoka zewnętrzna: PVC

Maksymalna temperatura otoczenia: 105 °C

Minimalna temperatura montażu: 5 °C

Minimalny promień gięcia: 38 mm

Średnica zewnętrzna kabla: 5 mm

Długość przewodu zasilającego: 2 m (czarny)

Certyfikacja: CE, RoHS

Zastosowanie: ogrzewanie podłogowe w pomieszczeniach

Jak wybrać odpowiednią długość kabla grzewczego

Wybór odpowiedniej długości kabla grzejnego zależy od całkowitej wymaganej mocy i wielkości ogrzewanej powierzchni. Kabel SH20 ma stałą moc 20 W na metr długości, więc moc całkowitą oblicza się po prostu mnożąc długość kabla.

10 m kabla = 200 W

15 m kabla = 300 W

20 m kabla = 400 W

25 m kabla = 500 W

50 m kabla = 1000 W

W przypadku ogrzewania podłogowego zazwyczaj stosuje się moc powierzchniową 100150 W/m², w zależności od rodzaju pomieszczenia, konstrukcji podłogi i poziomu izolacji termicznej. Długość przewodu należy dobrać tak, aby całkowita moc odpowiadała tej wartości. Przewodu nigdy nie skraca się właściwa długość jest zawsze dobierana zgodnie z projektem.

Eksperckie wyjaśnienie funkcji

Kabel grzejny SH20 działa na zasadzie grzania rezystancyjnego. Po podłączeniu do sieci 230 V AC, przez przewód przepływa prąd elektryczny, który pod wpływem oporu elektrycznego zamienia się w ciepło. Ciepło to jest równomiernie przekazywane do konstrukcji podłogi, gdzie jest akumulowane i stopniowo oddawane do pomieszczenia.

Kabel przeznaczony jest do montażu w jastrychu, masie samopoziomującej lub pod płytkami. Aby zapewnić prawidłowe działanie i bezpieczeństwo, należy go zawsze stosować w połączeniu z termostatem podłogowym i czujnikiem temperatury, które zapewniają regulację i ochronę przed przegrzaniem.

Idealny dla

Ogrzewanie podłogowe elektryczne w łazienkach

Salony i korytarze

Kuchnia i pomieszczenia gospodarcze

Dodatkowe i główne ogrzewanie wnętrza

Zawartość opakowania

Przewód grzejny SH20 o wybranej długości

Dołączony kabel zasilający 2 m

Ważna informacja praca z napięciem 230 V

Produkt zasilany jest napięciem sieciowym 230 V AC.

Instalację może wykonać wyłącznie osoba wykwalifikowana, zgodnie z obowiązującymi przepisami elektrycznymi.

Przewodu grzejnego nie wolno skracać, krzyżować ani uszkadzać mechanicznie.

Podłączenie musi zostać wykonane poprzez odpowiedni termostat i elementy zabezpieczające.

Nieprawidłowa instalacja może spowodować uszkodzenie urządzenia, porażenie prądem lub pożar.

Dlaczego warto wybrać ten produkt?

Sprawdzony kabel grzejny o stałej mocy

Równomierne i wydajne rozprowadzanie ciepła

Nadaje się do długotrwałej pracy ciągłej

Materiały wysokiej jakości i certyfikat CE

Profesjonalne rozwiązania dla ogrzewania podłogowego

Przegląd dostępnych wariantów kabla grzejnego SH20

Poniższa tabela pozwala na szybki dobór odpowiedniej długości kabla grzejnego w zależności od wymaganej mocy. Każdy model ma stałą moc 20 W na metr i jest przeznaczony do zasilania prądem zmiennym 230 V.

Model Całkowita wydajność Woltaż Odporność w temp. 20 °C Długość kabla Długość kabla zasilającego Średnica zewnętrzna Kolor

SH20-5	100 W	220V	484 omów	5 metrów	2,25 m	4,6 ± 1 mm	Niebieski
SH20-10	200 W	220V	242 omów	10 metrów	2,25 m	4,6 ± 1 mm	Niebieski
SH20-15	300 W	220V	161 omów	15 metrów	2,25 m	4,6 ± 1 mm	Niebieski
SH20-20	400 W	220V	121 omów	20 metrów	2,25 m	4,6 ± 1 mm	Niebieski
SH20-25	500 W	220V	97 omów	25 metrów	2,25 m	4,6 ± 1 mm	Niebieski
SH20-30	600 W	220V	81 omów	30 metrów	2,25 m	4,6 ± 1 mm	Niebieski
SH20-35	700 W	220V	69 omów	35 metrów	2,25 m	4,6 ± 1 mm	Niebieski
SH20-40	800 W	220V	61 omów	40 metrów	2,25 m	4,6 ± 1 mm	Niebieski
SH20-45	900 W	220V	54	45 metrów	2,25 m	4,6 ± 1 mm	Niebieski
SH20-50	1000 W	220V	48	50 metrów	2,25 m	4,6 ± 1 mm	Niebieski
SH20-60	1200 W	220V	40 omów	60 metrów	2,25 m	4,6 ± 1 mm	Niebieski
SH20-70	1400 W	220V	35 omów	70 metrów	2,25 m	4,6 ± 1 mm	Niebieski
SH20-80	1600 W	220V	30 omów	80 metrów	2,25 m	4,6 ± 1 mm	Niebieski
SH20-90	1800 W	220V	27 omów	90 metrów	2,25 m	4,6 ± 1 mm	Niebieski
SH20-100	2000 W	220V	24	100 metrów	2,25 m	4,6 ± 1 mm	Niebieski
SH20-110	2200 W	220V	22	110 metrów	2,25 m	4,6 ± 1 mm	Niebieski
SH20-120	2400 W	220V	20 omów	120 metrów	2,25 m	4,6 ± 1 mm	Niebieski
SH20-130	2600 W	220V	19 omów	130 metrów	2,25 m	4,6 ± 1 mm	Niebieski
SH20-140	2800 W	220V	17 omów	140 metrów	2,25 m	4,6 ± 1 mm	Niebieski
