Descrizione

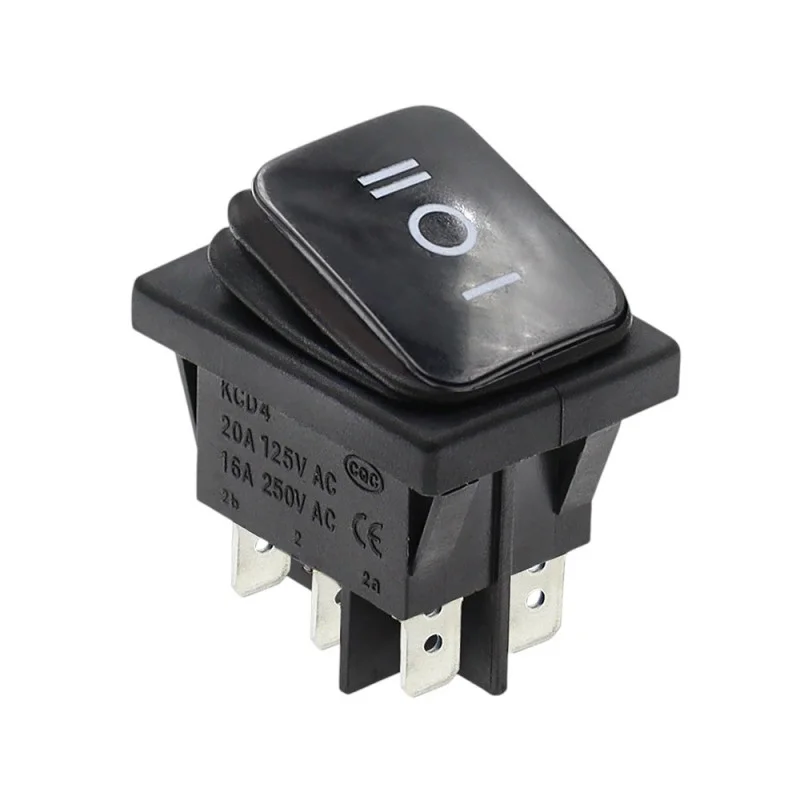

A KCD4 típusú téglalap alakú billenőkapcsoló, panelre szerelhető, háromállású (I / O / II) áramkörök kapcsolására szolgál. Az IP65-ös védelemnek köszönhetően olyan alkalmazásokhoz is alkalmas, ahol fokozott védelemre van szükség a por és a fröccsenő víz ellen.
Műszaki adatok
Típus: KCD4
Funkció: BE-KI-BE (I / O / II állás)
Névleges terhelés: 16 A 250 V AC feszültségnél
Max. feszültség: 250 V
Rögzítőfurat: 30 x 22 mm
Méretek: 31 x 25 x 35 mm
Beépítési magasság (a panelben szükséges mélység): 28 mm
Üzemi hőmérséklet: -25 és +80 °C között
Védelem: IP65
Csatlakozó: 6,3 mm-es Faston jack
Csapok száma: 6
Kialakítás: fekete
Funkciók és jellemzők
Háromállású kialakítás két áramkör közötti váltáshoz, középső kikapcsolt pozícióval
Pozíciórögzítés a stabil kapcsolási állapot beállításához
Bölcső piktogramok: I / O / II
Panelre szerelés téglalap alakú kivágásban
Csatlakozók 6,3 mm-es Faston lapos csatlakozókkal történő csatlakoztatáshoz
IP65 védelem fokozott por- vagy fröccsenő vízszennyezett környezetben való használatra
Ideális a következőkhöz:
Vezérlőpanelek és kapcsolótábla-alkalmazások
Ipari berendezések és szervizellenőrzés
Háromállású vezérlést igénylő teljesítmény- és kapcsolóáramkörök
IP65 védelmet igénylő alkalmazások a panel előlapján
A csomag tartalma
KCD4 billenőkapcsoló
Miért válassza ezt a terméket?
Világosan definiált ON-OFF-ON funkció I/O/II jelöléssel
Szabványosított panelre szerelhető 30 x 22 mm-es furatba
Könnyű csatlakozás 6,3 mm-es Faston csatlakozóval
IP65 védelem a nagyobb igénybevételt jelentő működési körülményekhez
Telepítési és üzemeltetési utasítások
Telepítés előtt ellenőrizze a rögzítőfurat méretét (30 x 22 mm) és a panelben szükséges 28 mm-es helymélységet.
A csatlakozásokhoz használja a megfelelő 6,3 mm-es Faston csatlakozókat és az alkalmazás aktuális terhelésének megfelelő méretű vezetékeket.
A vezetékezést a készülék kapcsolási rajza szerint igazítsa az adott BE-KI-BE funkcióhoz; üzembe helyezés előtt javasoljuk a csatlakozókiosztás ellenőrzését.
Biztonsági figyelmeztetés
A termék veszélyes feszültséggel (legfeljebb 250 V AC) való működésre van tervezve. A telepítést és szervizelést csak lekapcsolt tápfeszültség mellett, megfelelően képzett személy végezheti.
Kövesse a vezetékek biztosítékokra és méretezésére vonatkozó követelményeket az alkalmazására vonatkozó szabványok és paraméterek szerint.
