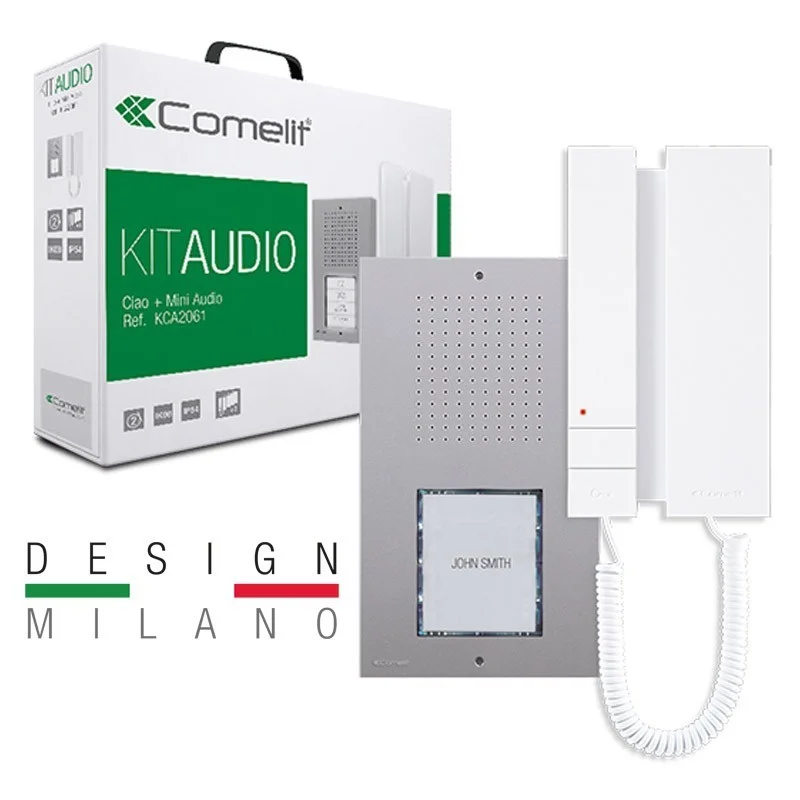

Descrizione
Il kit è predisposto per l’espansione a 1/2/4 bussate
Il kit comprende:
N°1 art. CA2100P – pulsantiera CIAO da parete predisposta per 1/2/4 pulsanti,
N°1 art. 2738W – citofono MINI a 2 pulsanti,
N°1 art. CA9210 – 2 pulsanti doppia altezza per pulsantiera CIAO,
N°1 art. CA9211 – 4 pulsanti singoli per pulsantiera CIAO,
N°1 art. CA9213 – 1 pulsante ampio per pulsantiera CIAO,
N° 1 art. 1209 – alimentatore kit video. Sistema digitale 2 fili Simplebus2.
Cablaggio 2 fili.
CA2100P
Pulsantiera modulare serie Ciao con frontale in alluminio pressofuso e retroilluminazione bianca a led dei
cartellini portanome. Da completare con 1/2/4/8 pulsanti di chiamata (art. CA9213, CA9210, CA9211 e
CA9212 rispettivamente) acquistabili separatamente. Dotata di una modalità di programmazione smart dei
pulsanti. Provvista di supporto per linstallazione a parete. Alla pulsantiera è possibile affiancare (sia
orizzontalmente, che verticalmente) fino a 4 moduli pulsanti art. CA2200P fino a raggiungere un numero
massimo di 72 pulsanti di chiamata. Sistema digitale 2 fili Simplebus2.
DATI GENERALI – CA2100P
Tipologia: Monoblocco
Altezza prodotto (mm): 170,94
Larghezza prodotto (mm): 98,55
Profondità prodotto (mm): 28,45
Colore prodotto: Grigio RAL 9006
Montaggio a parete: Sì
SISTEMI COMPATIBILI
Audio Simplebus 2 con alimentatore art. 1210: Si
CARATTERISTICHE AUDIO
Microfono: 4 (ø), omnidirezionale
Altoparlante: 50mm (ø), 8 ohm, 0.2W
CARATTERISTICHE ELETTRICHE
Tipo di alimentazione: Alimentazione da bus videocitofonico
Tensione di alimentazione: 27÷33VDC (bus)
Assorbimento in stand-by (W): 1,7
Assorbimento massimo (W): 7,6
CARATTERISTICHE HARDWARE
Tipologia di chiamata: Pulsanti
Tipologia di pulsanti: Meccanico
Colore della retroilluminazione: Bianca
Morsetti: L L COM DO RTE C NO NC SE+ SEMorsetti estraibili: Si
Numero di ingressi: 2
Numero di uscite: 1
REGOLAZIONI
Volume altoparlante: Si
Luminosità della retroilluminazione: Si
CARATTERISTICHE AMBIENTALI E DI CONFORMITÀ
Grado di protezione IP: IP54
Grado di protezione antivandalo IK: IK08
Temperatura di funzionamento (°C): -25 ÷ 55
Umidità di funzionamento (RH max – %): 25 ÷ 75
Classe ambientale: III
Conformità e Certificazioni: RoHS II – 2011/65/UE (EN 50581:2012), EMC 2014/30/UE (EN
61000-6-1:2007 , EN 61000-6-3:2007+A1:2011)
FUNZIONI PRINCIPALI
Apriporta: Si
Numero di relè ausiliari: 1
Ingresso per pulsante apriporta locale: Si
Ingresso per segnalazione porta aperta: Si
2738W
Citofono serie MINI per sistema Simplebus 2 con chiamata elettronica, pulsante apriporta e pulsante
supplementare per servizi aggiuntivi (chiamata centralino, attuatore e usi generici). Regolazione volume di
chiamata e privacy tramite selettore a 3 posizioni. L’attivazione della privacy è segnalata da un’indicatore di
colore rosso. Consente la gestione della chiamata fuori porta. Completo di dip-switch a 8 posizioni per la
selezione del codice utente desiderato. Citofono da utilizzare in impianti misti audio/video Simplebus 2.
Corredato del morsetto art. 1214/2C. Dimensioni: 105x191x28mm
CARATTERISTICHE PRINCIPALI – 2738W
Sistema audio: Si
Montaggio a parete: Si
Montaggio su base da tavolo: Si
Colore: Bianco
Pulsanti totali: 2
FUNZIONI
Funzione controllo attuatore: Si
Funzione chiamata centralino: Si
Funzione privacy: Si
Funzione chiamata fuoriporta: Si
Suoneria elettronica: Si
Funzione pulsante apriporta: Si
REGOLAZIONI
Regolazione volume suoneria: Si
DATI GENERALI
Altezza (mm): 190
Larghezza (mm): 103
Profondità (mm): 30
COMPATIBILITÀ
Sistema audio/video Simplebus 2: Si
Sistema audio Simplebus 2: Si
Sistema kit audio/video: Si
CARATTERISTICHE TECNICHE
Tensione di alimentazione (VDC): 22 ÷ 35
Assorbimento in stand-by (mA): 0,7
Assorbimento in chiamata (mA): 30
Assorbimento in comunicazione (mA): 30
Microfono: 4mm, omnidirezionale
Altoparlante: 0.50mm, 0.5W
Temperatura di funzionamento (°C): -5 ÷ 40
Peso (g): 260
Morsetti: L L CFP CFP
CA9210
Pulsante doppia altezza da utilizzare per completare la pulsantiera serie Ciao.
DATI GENERALI – CA9210
Altezza prodotto (mm): 29,1
Larghezza prodotto (mm): 48,6
Profondità prodotto (mm): 7,85
Colore prodotto: Trasparente
Materiale: Policarbonato Makrolon 2407
Montaggio ad incasso: Sì
SISTEMI COMPATIBILI
Audio Simplebus 2 con alimentatore art. 1210: Si
Tradizionale: Si
CARATTERISTICHE HARDWARE
Tipologia di chiamata: Pulsanti
Tipologia di pulsanti: Meccanico
Numero di pulsanti: 2
CARATTERISTICHE AMBIENTALI E DI CONFORMITÀ
Temperatura di funzionamento (°C): -25 ÷ 55
Umidità di funzionamento (RH max – %): 25 ÷ 75
Classe ambientale: III
CA9211
Pulsante singolo da utilizzare per completare la pulsantiera serie Ciao.
DATI GENERALI – CA9211
Altezza prodotto (mm): 14,3
Larghezza prodotto (mm): 48,6
Profondità prodotto (mm): 7,85
Colore prodotto: Trasparente
Materiale: Policarbonato Makrolon 2407
Montaggio ad incasso: Sì
SISTEMI COMPATIBILI
Audio Simplebus 2 con alimentatore art. 1210: Si
Tradizionale: Si
CARATTERISTICHE HARDWARE
Tipologia di chiamata: Pulsanti
Tipologia di pulsanti: Meccanico
Numero di pulsanti: 4
CARATTERISTICHE AMBIENTALI E DI CONFORMITÀ
Temperatura di funzionamento (°C): -25 ÷ 55
Umidità di funzionamento (RH max – %): 25 ÷ 75
Classe ambientale: III
CA9213
Pulsante ampio da utilizzare per completare la pulsantiera serie Ciao.
DATI GENERALI – CA9213
Altezza prodotto (mm): 58,7
Larghezza prodotto (mm): 48,6
Profondità prodotto (mm): 7,85
Colore prodotto: Trasparente
Materiale: Policarbonato Makrolon 2407
Montaggio ad incasso: Sì
SISTEMI COMPATIBILI
Audio Simplebus 2 con alimentatore art. 1210: Si
Tradizionale: Si
CARATTERISTICHE HARDWARE
Tipologia di chiamata: Pulsanti
Tipologia di pulsanti: Meccanico
Numero di pulsanti: 1
CARATTERISTICHE AMBIENTALI E DI CONFORMITÀ
Temperatura di funzionamento (°C): -25 ÷ 55
Umidità di funzionamento (RH max – %): 25 ÷ 75
Classe ambientale: III
1209
Alimentatore 33 VDC per KIT 2 fili a cui collegare direttamente il posto esterno e il posto interno. Dotato di
protezioni per sovraccarico e corto circuito. Tensione di ingresso 110-240 VAC. Dimensioni: 106 x 62 x 89
mm (6 moduli DIN).
CARATTERISTICHE PRINCIPALI – 1209
Tensione di alimentazione (VAC): 110÷240
Connettore ingresso: Morsettiera
Applicabile a guida DIN: Si
Numero moduli DIN: 6
Corrente max erogata (A): 1,2
DATI GENERALI
Altezza (mm): 62
Larghezza (mm): 106
Profondità (mm): 89
Tipo rivestimento: Plastico
COMPATIBILITÀ
Sistema kit audio/video: Si
CARATTERISTICHE ELETTRICHE
Potenza massima erogata (W): 37
