Descrizione

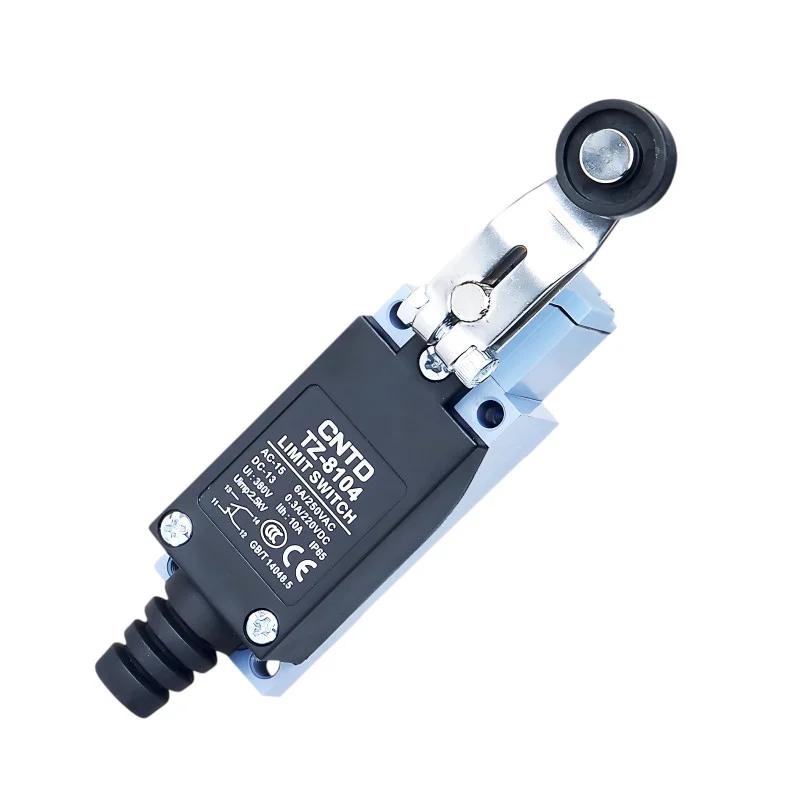

Koncový spínač CNTD TZ-8104 zo série TZ-8 je robustný priemyselný mechanický spínač určený na presnú detekciu koncových polôh a mechanických dorazov. Vertikálne prevedenie s kovovou pákou a kladkou umožňuje plynulý prenos pohybu, väčší pracovný rozsah a spoľahlivú funkciu aj pri opakovanom mechanickom zaťažení v náročných prevádzkových podmienkach.
Technické špecifikácie
Typ: mechanický koncový spínač (limit switch)
Model: TZ-8104
Kontaktné usporiadanie: 1× NO + 1× NC (dvojitý obvod)
Kontaktný odpor: max. 25 m
Izolačný odpor: min. 100 M (pri 500 VDC)
Dielektrická pevnosť: 1500 VAC / 1 minúta
Prevádzková rýchlosť: 5 mm/s až 0,5 m/s
Mechanická životnosť: až 1 000 000 cyklov
Elektrická životnosť: viac ako 500 000 zopnutí
Prevádzková teplota: -20 °C až +70 °C
Relatívna vlhkosť: max. 95 % RH
Krytie: IP65
Rozmery tela: 29 × 27 × 128 mm
Hmotnosť: 178 g
Menovité napätie a prúdy
| Odporová (AC) | 125 VAC | 5 A | 5 A |
| 250 VAC | 5 A | 5 A | |
| Odporová (DC) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4 A | 0,4 A | |
| 250 VDC | 0,2 A | 0,2 A | |
| Indukčné (AC) | 125 VAC | 3 A | 3 A |
| 250 VAC | 3 A | 3 A | |
| Indukčné (DC) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 VDC | 3 A | 3 A | |
| Nárazový prúd | 12 A | 24 A |
Funkcie a vlastnosti
Vertikálna konštrukcia s kovovou pákou a kladkou
Hladký chod s väčším dovoleným presahom pohybu
Dvojitý pružinový mechanizmus kontaktov pre dlhú životnosť
Pevné puzdro z hliníkovej zliatiny a zosilneného plastu
Odolnosť proti vode, olejom a prachu (IP65)
Priechodkové prevedenie pre ľahké pripojenie kabeláže
Vhodný pre AC aj DC aplikácie
Ideálne pre
Priemyselnú automatizáciu a výrobné linky
Dopravníkové a manipulačné systémy
CNC stroje a obrábacie centrá
Baliace a montážne stroje
Polohové a bezpečnostné aplikácie
Obsah balenia
Koncový spínač CNTD TZ-8104
Prečo zvoliť tento produkt
Osvedčený priemyselný rad CNTD TZ-8
Vysoká mechanická odolnosť a stabilné parametre
Dlhá životnosť kontaktov aj mechanických častí
Univerzálne použitie v širokom spektre aplikácií
Spoľahlivé riešenie s výborným pomerom ceny a výkonu
