Descrizione

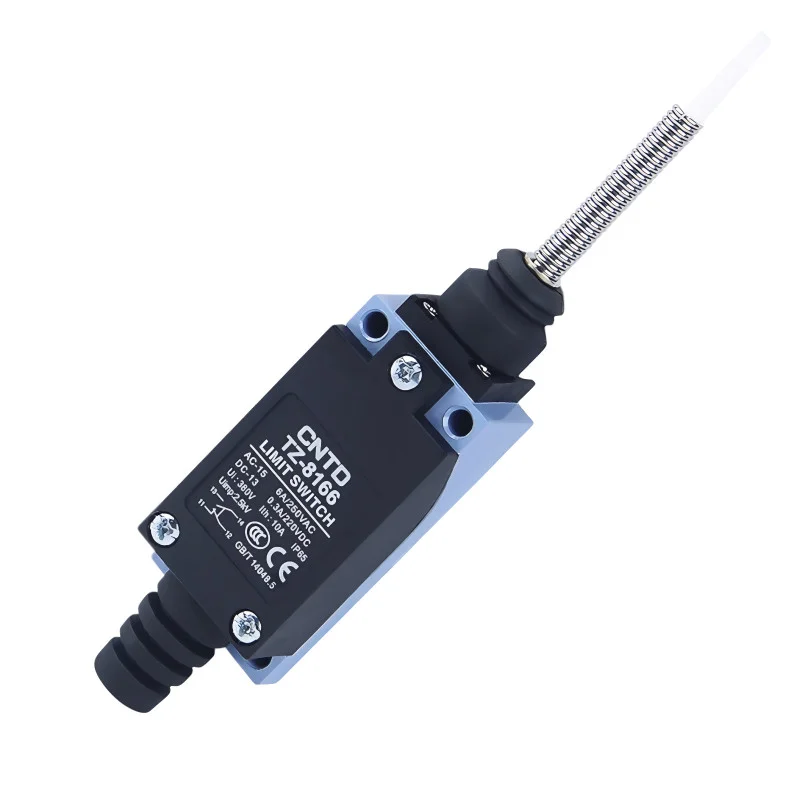

Koncový spínač CNTD TZ-8166 zo série TZ-8 je priemyselný mechanický spínač s pružinou a plastovou tyčkou, určený na presnú detekciu koncových polôh, dorazov a lineárneho pohybu. Vďaka priamej pužine je ideálny pre aplikácie s obmedzeným priestorom, kde je vyžadovaná vysoká opakovateľnosť zopnutia a spoľahlivý chod aj pri častom mechanickom namáhaní.
Technické špecifikácie
Typ: mechanický koncový spínač (limit switch)
Model: TZ-8166
Kontaktné usporiadanie: 1× NO + 1× NC (dvojitý obvod)
Kontaktný odpor: max. 25 m
Izolačný odpor: min. 100 M (pri 500 VDC)
Dielektrická pevnosť: 1500 VAC / 1 minúta
Prevádzková rýchlosť: 5 mm/s až 0,5 m/s
Mechanická životnosť: až 1 000 000 cyklov
Elektrická životnosť: viac ako 500 000 zopnutí
Prevádzková teplota: -20 °C až +70 °C
Relatívna vlhkosť: max. 95 % RH
Krytie: IP65
Rozmery tela: 29 × 27 × 175 mm
Hmotnosť: 135 g
Menovité napätie a prúdy
| Odporová (AC) | 125 VAC | 5 A | 5 A |
| 250 VAC | 5 A | 5 A | |
| Odporová (DC) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4 A | 0,4 A | |
| 250 VDC | 0,2 A | 0,2 A | |
| Indukčné (AC) | 125 VAC | 3 A | 3 A |
| 250 VAC | 3 A | 3 A | |
| Indukčné (DC) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 VDC | 3 A | 3 A | |
| Nárazový prúd | 12 A | 24 A |
Funkcie a vlastnosti
Priama pružina pre presné a opakovateľné zopnutie
Vysoká citlivosť pri malom zdvihu
Dvojitý pružinový mechanizmus kontaktov pre dlhú životnosť
Pevné puzdro z hliníkovej zliatiny a zosilneného plastu
Odolnosť voči vode, prachu a olejom (IP65)
Priechodkové prevedenie pre ľahké pripojenie kábla
Vhodný pre AC aj DC obvody
Ideálne pre
Priemyselnú automatizáciu
Dopravníkové a polohovacie systémy
CNC stroje a obrábacie zariadenia
Montážne a baliace stroje
Detekciu koncových polôh a dorazov
Obsah balenia
Koncový spínač CNTD TZ-8166
Prečo zvoliť tento produkt
Osvedčený priemyselný rad CNTD TZ-8
Vysoká spoľahlivosť a dlhá životnosť
Presné zopnutie aj pri malom zdvihu
Univerzálne použitie v širokej škále aplikácií
Stabilné parametre a kvalitná konštrukcia
