Descrizione

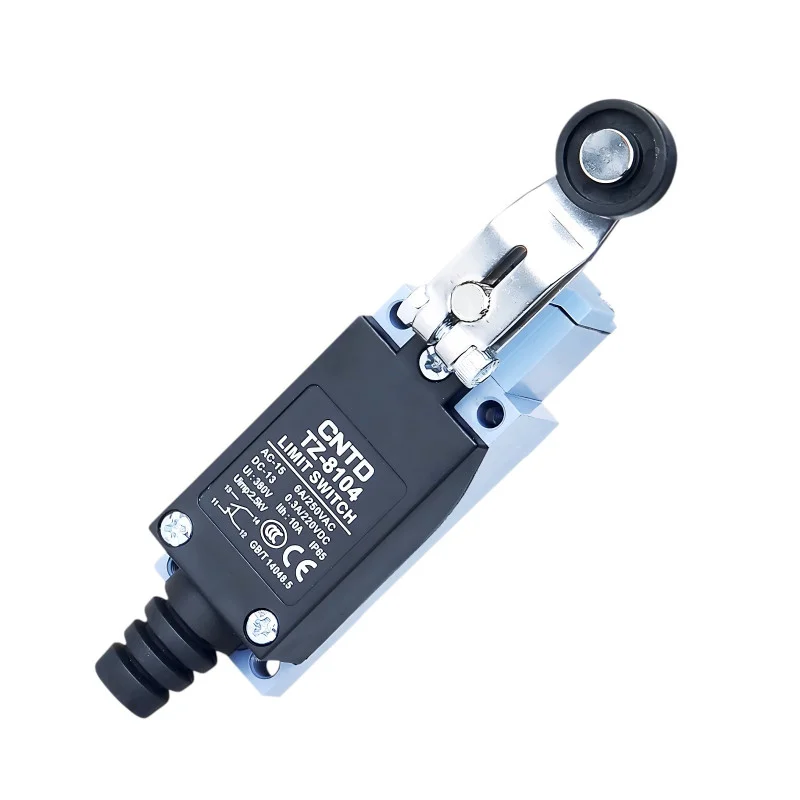

Končno stikalo CNTD TZ-8104 iz serije TZ-8 je robustno industrijsko mehansko stikalo, zasnovano za natančno zaznavanje končnih položajev in mehanskih omejevalnih točk. Navpična zasnova s kovinsko ročico in valjčkom omogoča gladek prenos gibanja, večji delovni razpon in zanesljivo delovanje tudi pri ponavljajočih se mehanskih obremenitvah v zahtevnih obratovalnih pogojih.
Tehnične specifikacije
Tip: mehansko končno stikalo
Model: TZ-8104
Razporeditev kontaktov: 1× NO + 1× NC (dvojni vezje)
Kontaktna upornost: maks. 25 m
Izolacijska upornost: min. 100 M (pri 500 VDC)
Dielektrična trdnost: 1500 VAC / 1 minuta
Delovna hitrost: od 5 mm/s do 0,5 m/s
Mehanska življenjska doba: do 1.000.000 ciklov
Električna življenjska doba: več kot 500.000 preklopnih ciklov
Delovna temperatura: od -20 °C do +70 °C
Relativna vlažnost: največ 95 % relativne vlažnosti
Zaščita: IP65
Dimenzije ohišja: 29 × 27 × 128 mm
Teža: 178 g
Nazivne napetosti in tokovi
| Uporovni (AC) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Uporovni (enosmerni) | 830 V enosmernega toka | 5 A | 5 A |
| 125 V enosmernega toka | 0,4 A | 0,4 A | |
| 250 V enosmernega toka | 0,2 A | 0,2 A | |
| Indukcija (AC) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktivni (enosmerni tok) | 830 V enosmernega toka | 4 A | 4 A |
| 125 V enosmernega toka | 3 A | 3 A | |
| 250 V enosmernega toka | 3 A | 3 A | |
| Prenapetostni tok | 12 A | 24 A |
Funkcije in lastnosti
Navpična konstrukcija s kovinsko ročico in škripcem
Gladko delovanje z večjim dovoljenim prekrivanjem gibanja
Dvojni vzmetni kontaktni mehanizem za dolgo življenjsko dobo
Robustno ohišje iz aluminijeve zlitine in ojačane plastike
Odpornost na vodo, olje in prah (IP65)
Zasnova s skoznjo luknjo za enostavno priključitev ožičenja
Primerno za uporabo z izmeničnim in enosmernim tokom
Idealno za
Industrijska avtomatizacija in proizvodne linije
Transportni in manipulacijski sistemi
CNC stroji in obdelovalni centri
Stroji za pakiranje in montažo
Aplikacije za pozicioniranje in varnost
Vsebina paketa
Končno stikalo CNTD TZ-8104
Zakaj izbrati ta izdelek?
Preizkušena industrijska serija CNTD TZ-8
Visoka mehanska odpornost in stabilni parametri
Dolga življenjska doba kontaktov in mehanskih delov
Univerzalna uporaba v širokem spektru aplikacij
Zanesljiva rešitev z odličnim razmerjem med ceno in kakovostjo
