Descrizione

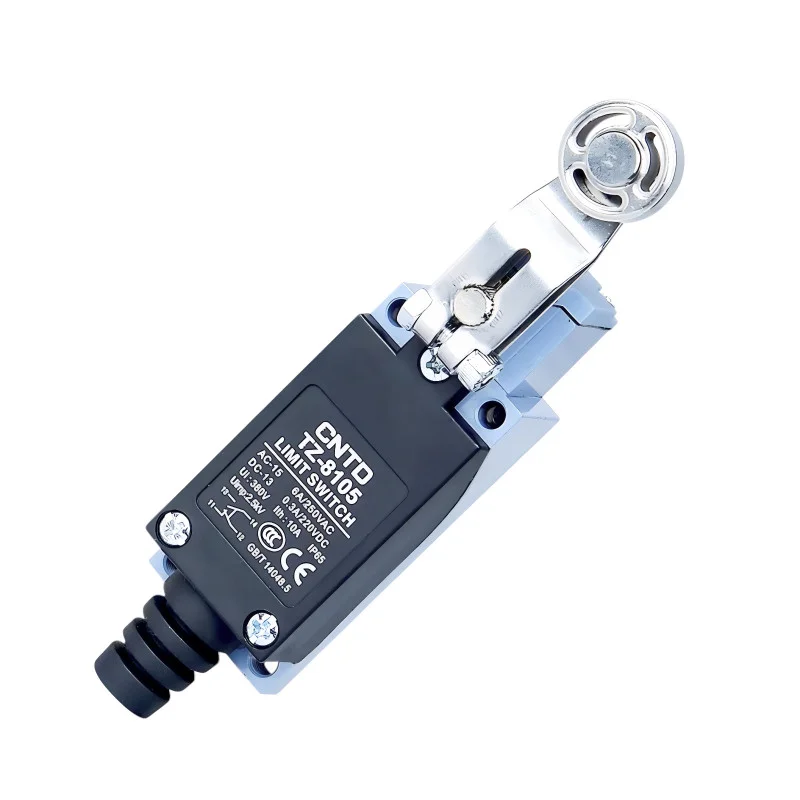

Končno stikalo CNTD TZ-8105 iz serije TZ-8 je robustno industrijsko mehansko stikalo z navpično ročico, ki se zaključi s kovinskim valjčkom. Ta zasnova je idealna za aplikacije s stranskim ali nagnjenim pristopom, kjer so potrebni gladek prenos gibanja, nizko trenje in visoka mehanska odpornost. Kovinski valjček znatno zmanjša obrabo med pogostim preklapljanjem in zagotavlja dolgo življenjsko dobo.
Tehnične specifikacije
Tip: mehansko končno stikalo
Model: TZ-8105
Krmilnik: navpična ročica s kovinskim valjčkom
Razporeditev kontaktov: 1× NO + 1× NC (dvojni vezje)
Delovna hitrost: od 5 mm/s do 0,5 m/s
Kontaktna upornost: maks. 25 m
Izolacijska upornost: min. 100 M (pri 500 VDC)
Dielektrična trdnost: 1500 VAC / 1 minuta
Mehanska življenjska doba: 1.000.000 ciklov
Električna življenjska doba: več kot 500.000 preklopnih ciklov
Delovna temperatura: od -20 °C do +70 °C
Relativna vlažnost: 95 % relativne vlažnosti
Zaščita: IP65
Dimenzije: 29 × 27 × 127 mm
Teža: 155 g
Nazivne napetosti in tokovi
| Uporovni (AC) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Uporovni (enosmerni) | 830 V enosmernega toka | 5 A | 5 A |
| 125 V enosmernega toka | 0,4 A | 0,4 A | |
| 250 V enosmernega toka | 0,2 A | 0,2 A | |
| Indukcija (AC) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktivni (enosmerni tok) | 830 V enosmernega toka | 4 A | 4 A |
| 125 V enosmernega toka | 3 A | 3 A | |
| 250 V enosmernega toka | 3 A | 3 A | |
| Prenapetostni tok | 12 A | 24 A |
Funkcije in lastnosti
Navpična ročica, ki omogoča zanesljiv prenos bočnega gibanja
Kovinski valj za nizko trenje in visoko mehansko odpornost
Gladko delovanje med poševnim in lateralnim pristopom
Dvojni vzmetni kontaktni mehanizem za dolgo življenjsko dobo
Robustno ohišje iz aluminijeve zlitine in ojačane plastike
Odporno na vodo, prah in olje (IP65)
Idealno za
Industrijska avtomatizacija
Transportni in manipulacijski sistemi
CNC in obdelovalni stroji
Pakirne in montažne linije
Uporaba s stranskim ali kotnim pristopom
Vsebina paketa
Končno stikalo CNTD TZ-8105
Zakaj izbrati ta izdelek?
Pregledna tabela nazivnih napetosti in tokov
Visoka mehanska in električna vzdržljivost
Trpežna industrijska zasnova
Zanesljivo delovanje tudi v zahtevnih pogojih
Dokazana kakovost serije CNTD TZ-8
