Descrizione

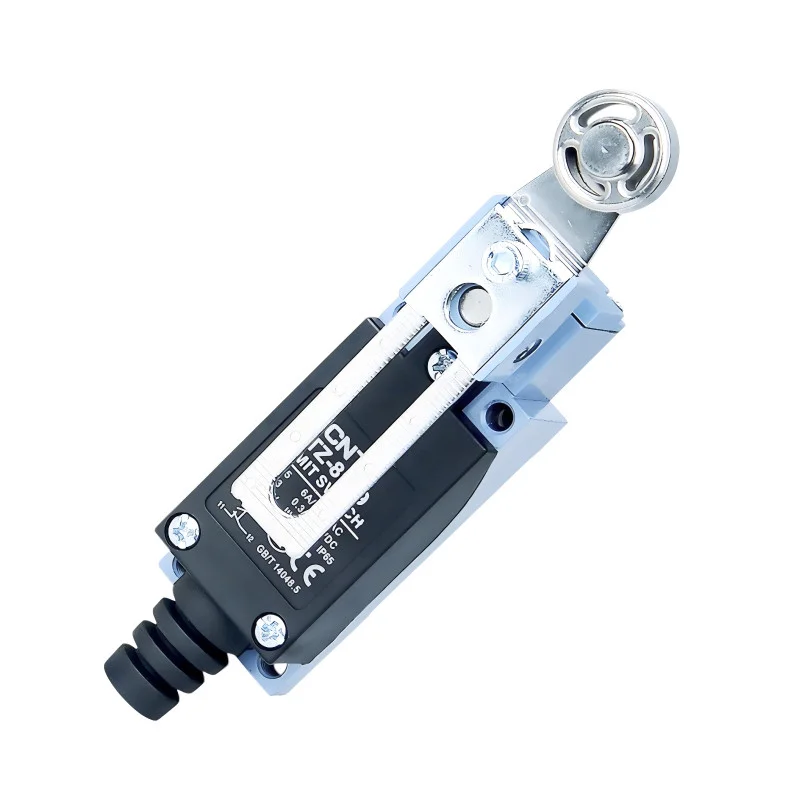

Končno stikalo CNTD TZ-8109 iz serije TZ-8 je robustno industrijsko mehansko končno stikalo z nastavljivo ročico, ki se konča s kovinskim valjem. Ta zasnova je zasnovana za natančno zaznavanje položaja med bočnim ali poševnim približevanjem, kjer so potrebni gladek stik, nizko trenje in visoka mehanska odpornost. Nastavljiva ročica omogoča enostavno nastavitev preklopne točke glede na specifično uporabo.
Tehnične specifikacije
Tip: mehansko končno stikalo
Model: TZ-8109
Krmilnik: nastavljiva roka s kovinskim valjčkom
Razporeditev kontaktov: 1× NO + 1× NC (dvojni vezje)
Delovna hitrost: od 5 mm/s do 0,5 m/s
Kontaktna upornost: maks. 25 m
Izolacijska upornost: min. 100 M (pri 500 VDC)
Dielektrična trdnost: 1500 VAC / 1 minuta
Mehanska življenjska doba: 1.000.000 ciklov
Električna življenjska doba: več kot 500.000 preklopnih ciklov
Delovna temperatura: od -20 °C do +70 °C
Relativna vlažnost: 95 % relativne vlažnosti
Zaščita: IP65
Dimenzije ohišja: 29 × 27 × 129 mm
Teža: 160 g
Nazivne napetosti in tokovi
| Uporovni (AC) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Uporovni (enosmerni) | 830 V enosmernega toka | 5 A | 5 A |
| 125 V enosmernega toka | 0,4 A | 0,4 A | |
| 250 V enosmernega toka | 0,2 A | 0,2 A | |
| Indukcija (AC) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktivni (enosmerni tok) | 830 V enosmernega toka | 4 A | 4 A |
| 125 V enosmernega toka | 3 A | 3 A | |
| 250 V enosmernega toka | 3 A | 3 A | |
| Prenapetostni tok | 12 A | 24 A |
Funkcije in lastnosti
Nastavljiva roka omogoča natančno nastavitev preklopne točke
Kovinski valj za nizko trenje in visoko mehansko odpornost
Gladko delovanje med lateralnim in poševnim pristopom
Dvojni vzmetni kontaktni mehanizem za dolgo življenjsko dobo
Robustno ohišje iz aluminijeve zlitine in ojačane plastike
Odporno na vodo, prah in olje (IP65)
Idealno za
Industrijska avtomatizacija
Transportni in manipulacijski sistemi
CNC in obdelovalni stroji
Pakirne in montažne linije
Uporaba s stranskim ali kotnim pristopom
Vsebina paketa
Končno stikalo CNTD TZ-8109
Zakaj izbrati ta izdelek?
Pregledna tabela nazivnih napetosti in tokov
Visoka mehanska in električna vzdržljivost
Nastavljiva zasnova za fleksibilno uporabo
Zanesljivo delovanje v zahtevnih industrijskih okoljih
Dokazana kakovost serije CNTD TZ-8
