Descrizione

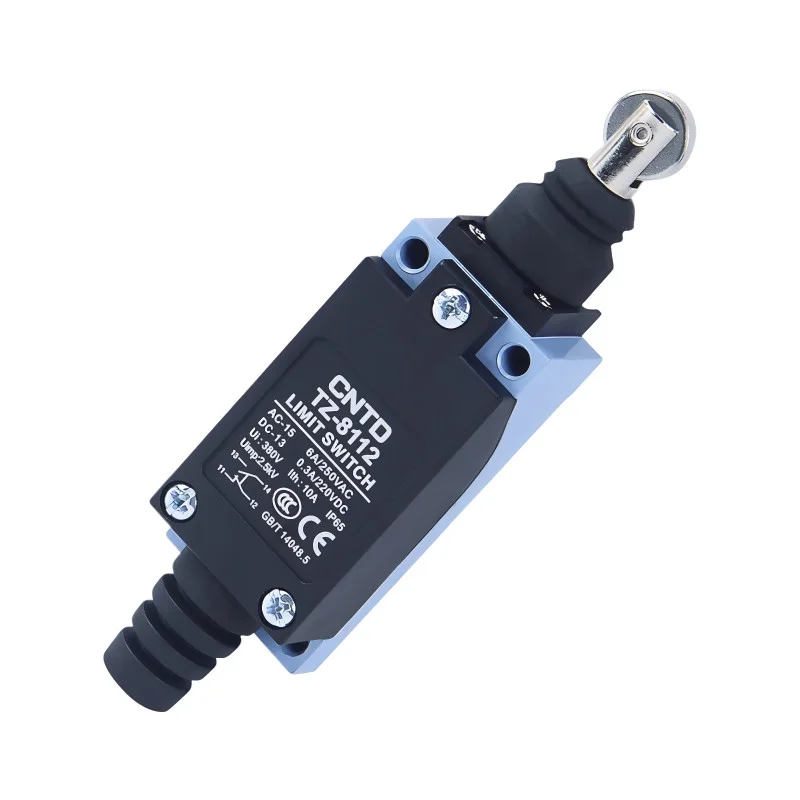

Končno stikalo CNTD TZ-8112 iz serije TZ-8 je industrijsko mehansko končno stikalo z ravnim valjčnim batom, zasnovano za natančno in ponovljivo zaznavanje končnih položajev in mehanskih omejevalnih elementov. Zasnova valjčka zmanjšuje trenje in obrabo pri stiku s premičnimi deli, kar zagotavlja gladko preklapljanje in dolgo življenjsko dobo tudi pri visokih ciklih.
Tehnične specifikacije
Tip: mehansko končno stikalo
Model: TZ-8112
Pogon: ravni valjčni bat
Razporeditev kontaktov: 1× NO + 1× NC (dvojni vezje)
Delovna hitrost: od 5 mm/s do 0,5 m/s
Kontaktna upornost: maks. 25 m
Izolacijska upornost: min. 100 M (pri 500 VDC)
Dielektrična trdnost: 1500 VAC / 1 minuta
Mehanska življenjska doba: 1.000.000 ciklov
Električna življenjska doba: več kot 500.000 preklopnih ciklov
Delovna temperatura: od -20 °C do +70 °C
Relativna vlažnost: 95 % relativne vlažnosti
Zaščita: IP65
Dimenzije ohišja: 29 × 27 × 115 mm
Teža: 140 g
Nazivne napetosti in tokovi
| Uporovni (AC) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Uporovni (enosmerni) | 830 V enosmernega toka | 5 A | 5 A |
| 125 V enosmernega toka | 0,4 A | 0,4 A | |
| 250 V enosmernega toka | 0,2 A | 0,2 A | |
| Indukcija (AC) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktivni (enosmerni tok) | 830 V enosmernega toka | 4 A | 4 A |
| 125 V enosmernega toka | 3 A | 3 A | |
| 250 V enosmernega toka | 3 A | 3 A | |
| Prenapetostni tok | 12 A | 24 A |
Funkcije in lastnosti
Ravni valj, ki zmanjšuje trenje in mehansko obrabo
Gladko in natančno preklapljanje med linearnim gibanjem
Dvojni vzmetni kontaktni mehanizem za dolgo življenjsko dobo
Robustno ohišje iz aluminijeve zlitine in ojačane plastike
Odporno na vodo, prah in olje (IP65)
Stabilni električni parametri za uporabo z izmeničnim in enosmernim tokom
Idealno za
Industrijska avtomatizacija
Transportni sistemi
CNC in obdelovalni stroji
Montažne in pakirne linije
Natančno zaznavanje končnih položajev in omejevalnikov z minimalno obrabo
Vsebina paketa
Končno stikalo CNTD TZ-8112
Zakaj izbrati ta izdelek?
Pregledna tabela nazivnih napetosti in tokov
Visoka mehanska in električna vzdržljivost
Zasnova valjev za manjšo obrabo
Zanesljivo delovanje v zahtevnih industrijskih pogojih
Dokazana kakovost serije CNTD TZ-8
