Descrizione

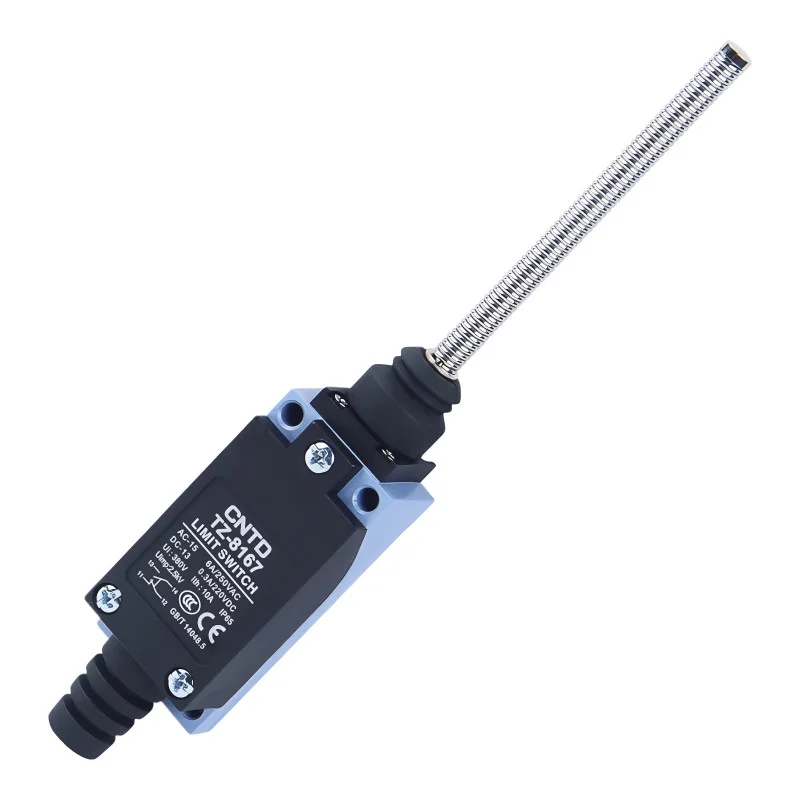

Končno stikalo CNTD TZ-8167 iz serije TZ-8 je robustno industrijsko mehansko stikalo z vzmetnim aktuatorjem, zasnovano za zanesljivo zaznavanje končnih položajev, zaustavitev in linearnega gibanja. Vzmetna zasnova omogoča gladko preklapljanje z zadostnim prekrivanjem hoda, s čimer ščiti mehaniko stikala in podaljšuje njegovo življenjsko dobo tudi v težkih obratovalnih pogojih.
Tehnične specifikacije
Tip: mehansko končno stikalo
Model: TZ-8167
Pogon: vzmet
Razporeditev kontaktov: 1× NO + 1× NC (dvojni vezje)
Delovna hitrost: od 5 mm/s do 0,5 m/s
Kontaktna upornost: maks. 25 m
Izolacijska upornost: min. 100 M (pri 500 VDC)
Dielektrična trdnost: 1500 VAC / 1 minuta
Mehanska življenjska doba: 1.000.000 ciklov
Električna življenjska doba: več kot 500.000 preklopnih ciklov
Delovna temperatura: od -20 °C do +70 °C
Relativna vlažnost: 95 % relativne vlažnosti
Zaščita: IP65
Dimenzije ohišja: 29 × 27 × 175 mm
Teža: 140 g
Nazivne napetosti in tokovi
| Uporovni (AC) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Uporovni (enosmerni) | 830 V enosmernega toka | 5 A | 5 A |
| 125 V enosmernega toka | 0,4 A | 0,4 A | |
| 250 V enosmernega toka | 0,2 A | 0,2 A | |
| Indukcija (AC) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktivni (enosmerni tok) | 830 V enosmernega toka | 4 A | 4 A |
| 125 V enosmernega toka | 3 A | 3 A | |
| 250 V enosmernega toka | 3 A | 3 A | |
| Prenapetostni tok | 12 A | 24 A |
Funkcije in lastnosti
Vzmetni aktuator omogoča gladko preklapljanje in večjo mehansko toleranco
Visoka ponovljivost preklopov med linearnim gibanjem
Dvojni vzmetni kontaktni mehanizem za dolgo življenjsko dobo
Robustno ohišje iz aluminijeve zlitine in ojačane plastike
Odpornost na vodo, prah in olje zaradi zaščite IP65
Stabilni električni parametri za uporabo z izmeničnim in enosmernim tokom
Idealno za
Industrijska avtomatizacija
Transportni in manipulacijski sistemi
CNC in obdelovalni stroji
Montažne in pakirne linije
Zaznavanje končnih položajev in mehanskih omejevalnikov
Vsebina paketa
Končno stikalo CNTD TZ-8167
Zakaj izbrati ta izdelek?
Jasno definirane nazivne napetosti in tokovi v tabelarni obliki
Visoka mehanska in električna vzdržljivost
Zanesljivo delovanje v zahtevnih industrijskih okoljih
Univerzalna uporaba v izmeničnih in enosmernih tokokrogih
Dokazana kakovost industrijske serije CNTD TZ-8
