Descrizione

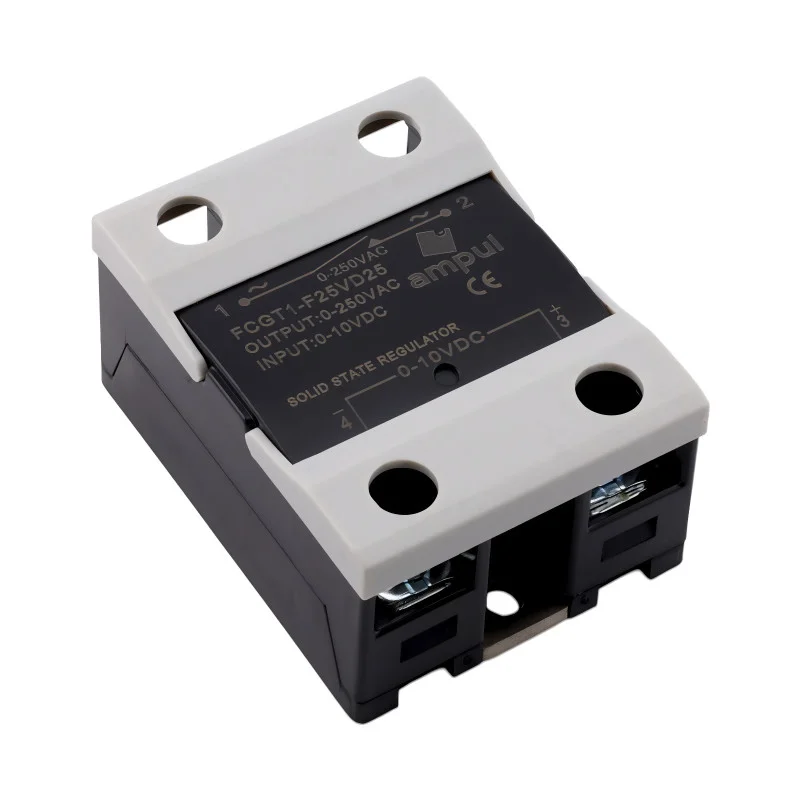

Puolijohdetehosäädin on suunniteltu vaihtovirtakuormien tehon ohjaamiseen 010 VDC analogisella tasavirtasignaalilla. Sitä käytetään lähtöjen suhteelliseen säätelyyn sähköverkoissa ja laitteissa, joissa vaaditaan kosketuksetonta kytkentää tai tehopiirin portaatonta ohjausta.
Tekniset tiedot
Laitteen tyyppi: puolijohdetehosäädin
Ohjaustulo: 010 VDC
Lähtö VD25-mallissa: 0250 VAC
Nimellisvirta valitun mallin mukaan: 10 A, 25 A, 40 A, 60 A, 80 A, 100 A, 120 A
Läpilyöntilujuus: 2500 Vrms
Eristysvastus: 1000 M
Käyttölämpötila-alue: -30 … +75 °C
Varastointilämpötila-alue: -30 … +110 °C
Kotelon materiaali: ABS
Pohjan materiaali: Alumiini
Kosteus IEC60068-2-78 mukaisesti: 93 %, ei kondensoituva
Käyttöikä 40 °C ympäristön lämpötilassa: 4 704 120 tuntia
Käyttöikä 60 °C ympäristön lämpötilassa: 2 549 160 tuntia
Kuormitusvirta jäähdytyselementillä: 5 84 A mallin (10 120 A) mukaan
Kuormitusvirta ilman jäähdytyselementtiä: MAKS. 4 9 A
Käynnistysvirta: 50 1000 A mallin (10 120 A) mukaan
Tehopiirin ja ohjaustulon liitinliitäntä
Liittimien merkinnät säätimen rungossa: 1, 2, 3, 4
Ominaisuudet ja toiminnot
Kosketukseton puolijohdeohjaus teholähtöön ilman mekaanisia koskettimia.
Vaihtovirtalähdön suhteellinen säätö analogisen tulosignaalin avulla.
Galvaaninen erotus ohjaus- ja teho-osien välillä, läpilyöntilujuus 2500 Vrms.
Alumiinipohja poistaa lämpöä säätimen teho-osasta.
Rakenne asennusrei’illä tukevaa kiinnitystä varten alustaan tai jäähdytyselementtiin.
Liittimet mahdollistavat johtimien kytkemisen sekä tehopiiriin että ohjaussignaaliin.
Käyttölämpötila-alue mahdollistaa käytön normaaleissa teollisuusympäristöissä toimivissa sähkölaitteissa.
Ihanteellinen seuraaviin käyttökohteisiin
Vaihtovirtakuormien tehon säätelyyn sähkölaitteissa.
Sovelluksiin, joissa on analoginen ohjaus 010 VDC signaalilla.
Lämmitysjärjestelmiin ja resistiivisiin kuormiin, jotka vaativat tehon säätöä.
Teollisuuden sähkökeskuksiin, säätöyksiköihin ja automaatiojärjestelmiin.
Mekaanisen kytkennän korvaamiseen kohteissa, joissa vaaditaan puolijohdeohjausta ilman liikkuvia koskettimia.
Pakkauksen sisältö
1× puolijohdetehosäädin valitussa virtamallissa
Miksi valita tämä tuote
Mahdollistaa vaihtovirtalähdön suoran ohjauksen 010 VDC analogisella signaalilla.
Tarjoaa virtavaihtoehtoja 10 A 120 A sovelluksen erilaisten tehovaatimusten mukaan.
Puolijohderakenne vähentää mekaanisten koskettimien aiheuttamaa kytkentäosan kulumista.
Tekniset parametrit sisältävät ilmoitetun eristyslujuuden, eristysvastuksen, lämpötila-alueen ja ei-kondensoituvan kosteudenkestävyyden.
Alumiinipohjainen rakenne tukee lämmönpoistoa asennettaessa sopivaan jäähdytyselementtiin.
Asennus- ja käyttöohjeet
Asennuksen ja kytkennän saa suorittaa vain henkilö, jolla on asianmukainen sähköalan pätevyys.
Ennen kytkentää varmista, että säätimen virtamalli vastaa kytketyn kuorman virtaa ja ominaisuuksia.
Käytettäessä suuremmilla kuormitusvirroilla varmista riittävä lämmönpoisto alumiinipohjan ja sopivan jäähdytyselementin kautta.
Asenna säädin palamattomalle ja mekaanisesti vakaalle alustalle.
Noudata teho- ja ohjausliittimien oikeaa kytkentää säätimen rungossa olevien merkintöjen mukaisesti.
Älä kytke 010 VDC ohjauspiiriä teholiittimiin.
Turvallisuusvaroitukset
Laite toimii jopa 250 VAC vaihtojännitteellä, mikä aiheuttaa sähköiskun vaaran.
Irrota aina sekä teho- että ohjauspiirin virransyöttö ennen asennusta, huoltoa tai kytkentöjen muuttamista.
Väärä kytkentä aiheuttaa oikosulun, ylikuumenemisen, säätimen vaurioitumisen tai kytketyn kuorman vaurioitumisen riskin.
Riittämätön jäähdytys voi johtaa säätimen teho-osan ylikuumenemiseen.
Älä ylitä valitun mallin nimellisvirtaa.
Älä käytä säädintä ympäristössä, jossa on kondensoituvaa kosteutta.
Tuotetta ei ole tarkoitettu asennettavaksi jännitteisenä.
