Descrizione

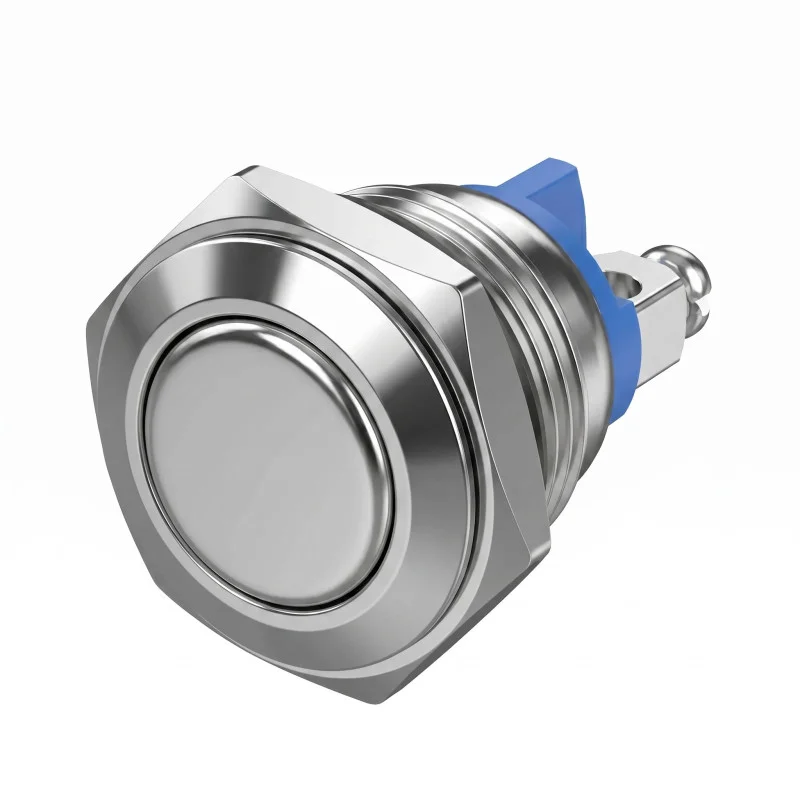

Kovinsko tipkalno stikalo je namenjeno za montažo v panel ali ohišje naprave. Služi za ročno preklapljanje električnega tokokroga in zaradi kovinske izvedbe ter zaščite IP67 je primerno za aplikacije, ki zahtevajo povečano odpornost proti prahu in vodi.
Tehnične specifikacije
Vrsta izdelka: tipkalno stikalo
Izvedba ohišja: kovinska
Zunanji premer stikala: 18 mm
Montažni premer: 16 mm
Dimenzije: 18 × 18 × 22 mm
Stopnja zaščite: IP67
Maksimalna obremenitev: 250 V AC / 3 A
Maksimalna obremenitev: 12 V / 15 A
Montaža: v panel s pomočjo navojnega ohišja in matice
Funkcije in lastnosti
Upravljanje s tipko za sklenitev električnega tokokroga.
Kovinsko ohišje z mehansko pritrditvijo v montažno odprtino.
Zaščita IP67 zagotavlja zaščito proti prahu in proti učinkom začasne potopitve v vodo pod pogoji, ki ustrezajo tej stopnji zaščite.
Konstrukcija je namenjena za panelno montažo.
Električna priključitev je izvedena s kontaktnimi priključki na zadnji strani stikala.
Idealno za
Nadzorne plošče električnih naprav.
Razdelilne in krmilne omarice.
Naprave, ki zahtevajo kovinsko panelno stikalo z višjo stopnjo zaščite.
Nizkonapetostni in omrežni krmilni tokokrogi v okviru navedenih električnih vrednosti.
Vsebina pakiranja
1× kovinsko tipkalno stikalo
Pritrdilna matica na navojnem ohišju stikala
Zakaj izbrati ta izdelek
Ima navedeno zaščito IP67 za uporabo v okolju s povečano prisotnostjo prahu ali vlage.
Panelna montaža omogoča trdno pritrditev v odprtino s premerom 16 mm.
Kovinska izvedba je primerna za mehansko bolj obremenjena upravljalna mesta.
Navedene električne vrednosti omogočajo uporabo v različnih vrstah preklopnih tokokrogov ob upoštevanju maksimalne obremenitve.
Navodila za namestitev in obratovanje
Stikalo namestite v montažno odprtino s premerom 16 mm.
Pred priključitvijo preverite, da napetost in tok v tokokrogu ne presegata navedenih vrednosti stikala.
Pri montaži zagotovite trdno zategnitev pritrdilne matice brez poškodb navoja ali ohišja stikala.
Priključitev mora ustrezati funkciji preklopnega tokokroga in zahtevam dane naprave.
Varnostna opozorila
Pri uporabi z omrežno napetostjo 250 V AC obstaja tveganje električnega udara.
Montažo in priključitev v tokokroge z omrežno napetostjo sme izvajati samo oseba z ustrezno elektrotehnično kvalifikacijo.
Pred namestitvijo, vzdrževanjem ali demontažo vedno odklopite napajanje preklopnega tokokroga.
Ne presegajte navedenih maksimalnih vrednosti napetosti in toka.
Nepravilna priključitev ali preobremenitev stikala vodi do tveganja pregrevanja, kratkega stika ali poškodbe naprave.
