Descrizione

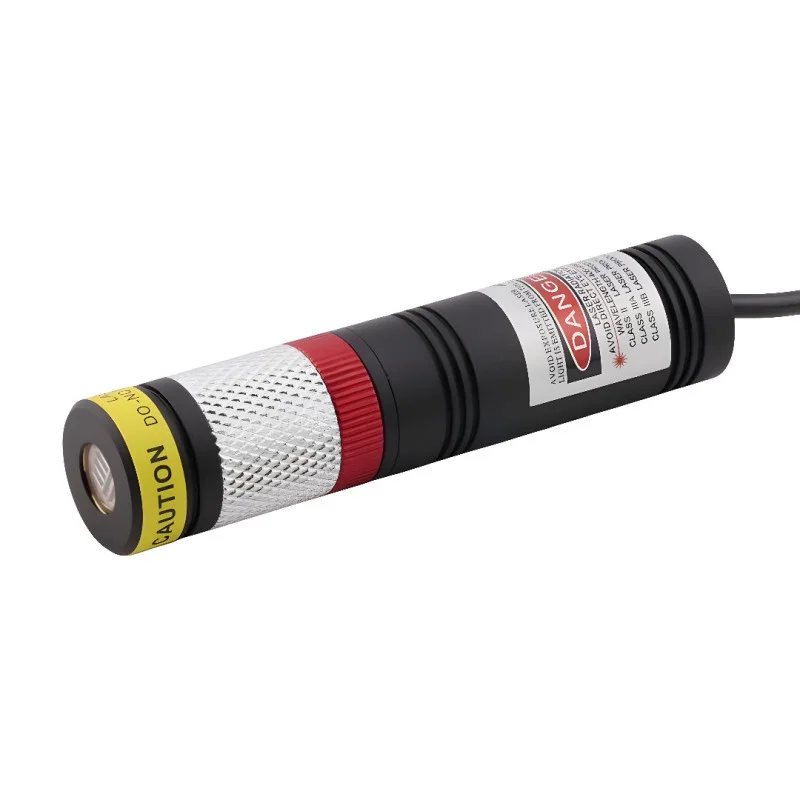

Laserový modul s červenou vlnovou dĺžkou 660 nm je určený na projekciu 10×10 bodovej mriežky (DOE) a využíva sa najmä na polohovanie, zameriavanie a kontrolu pozície pri rezaní a ďalších priemyselných operáciách. Konštrukcia v hliníkovom púzdre a možnosť doostrenia umožňujú prispôsobenie projekcie konkrétnej aplikácii.
Technické špecifikácie
Vlnová dĺžka: 660 nm (červená)
Tvar lúča: DOE 10×10
Vyžarovací uhol: 42×42°
Optický výkon (varianty): 50 mW, 100 mW, 150 mW, 200 mW
Reálny výstupný výkon:
50 mW (38 45 mW)
100 mW (7595 mW)
150 mW (100 120 mW)
200 mW (130 150 mW)
Prevádzkový režim: CW (kontinuálny svit)
Riadenie prúdu: APC
Napájacie napätie: 5 V DC
Prevádzkový prúd: < 500 mA
Typ konektora: DC 5,5 × 2,1 mm / 5,5 × 2,5 mm
Dĺžka kábla: 100 cm
Materiál puzdra: hliník
Materiál optiky: PMMA
Rozmery modulu: priemer 20 mm × dĺžka 90 mm
Hmotnosť: 65 g
Krytie: IP67
Prevádzková teplota: -10 °C až +50 °C
Skladovacia teplota: -40 °C až +85 °C
Stredná doba poruchy (MTTF):> 8 000 hodín
Funkcie a vlastnosti
Projekcia mriežky 10×10 pre rýchle vizuálne polohovanie
Fokusovateľná optika (nastaviteľný fokus)
Kompaktné hliníkové puzdro na lepší odvod tepla
Napájanie z 5 V DC pre integráciu do strojných a riadiacich systémov
Krytie IP67 pre použitie v náročnejších prevádzkových podmienkach
Ideálne pre
Polohovanie pri rezaní a značení v priemyselných strojoch
Nastavenie referenčných bodov a kontrolu polohy v montážnych prípravkoch
Vizuálne navádzanie v automatizácii a výrobných linkách
Obsah balenia
Laserový modul s pripojovacím vodičom a DC konektorom
Prečo zvoliť tento produkt
Definovaná projekcia mriežky 10×10 pomocou DOE optiky
Štandardné mechanické prevedenie Ø20 × 90 mm pre jednoduchú integráciu
Napájanie 5 V DC a hotové káblové zakončenie DC 5.5 × 2.1 mm
Odolné prevedenie s krytím IP67
Pokyny na inštaláciu a prevádzku
Zaistite stabilizované napájanie 5 V DC s dostatočnou prúdovou rezervou pre zvolenú variantu výkonu.
Modul upevnite tak, aby bolo zaistené chladenie puzdra a mechanická stabilita projekcie.
Po montáži nastavte fókus podľa požadovanej veľkosti a ostrosti projekcie v pracovnej vzdialenosti.
DC konektor 5.5 × 2.1 mm pripájajte pri odpojenom napájaní.
Bezpečnostné upozornenie
Ide o laserový zdroj žiarenia. Nezameriavajte lúč do očí a nepozorujte priamy ani odrazený lúč.
Pri inštalácii a nastavovaní používajte zodpovedajúce ochranné pomôcky a dodržujte interné bezpečnostné predpisy pracoviska.
Modul prevádzkujte iba v rámci určených elektrických a teplotných podmienok.
